Aventa compact 2.G / Aventa compact plus 2.G
HINWEIS
Bei Montage des Luftverteilers mit Dach-
stärkenadapter beengte Kabelführung
Beim Verlegen der Kabel zum iNet X Inter-

face AC Abstand zum Luftkanal der Außen-
einheit halten.
CAN CAN
1
CAN1 CAN2
2

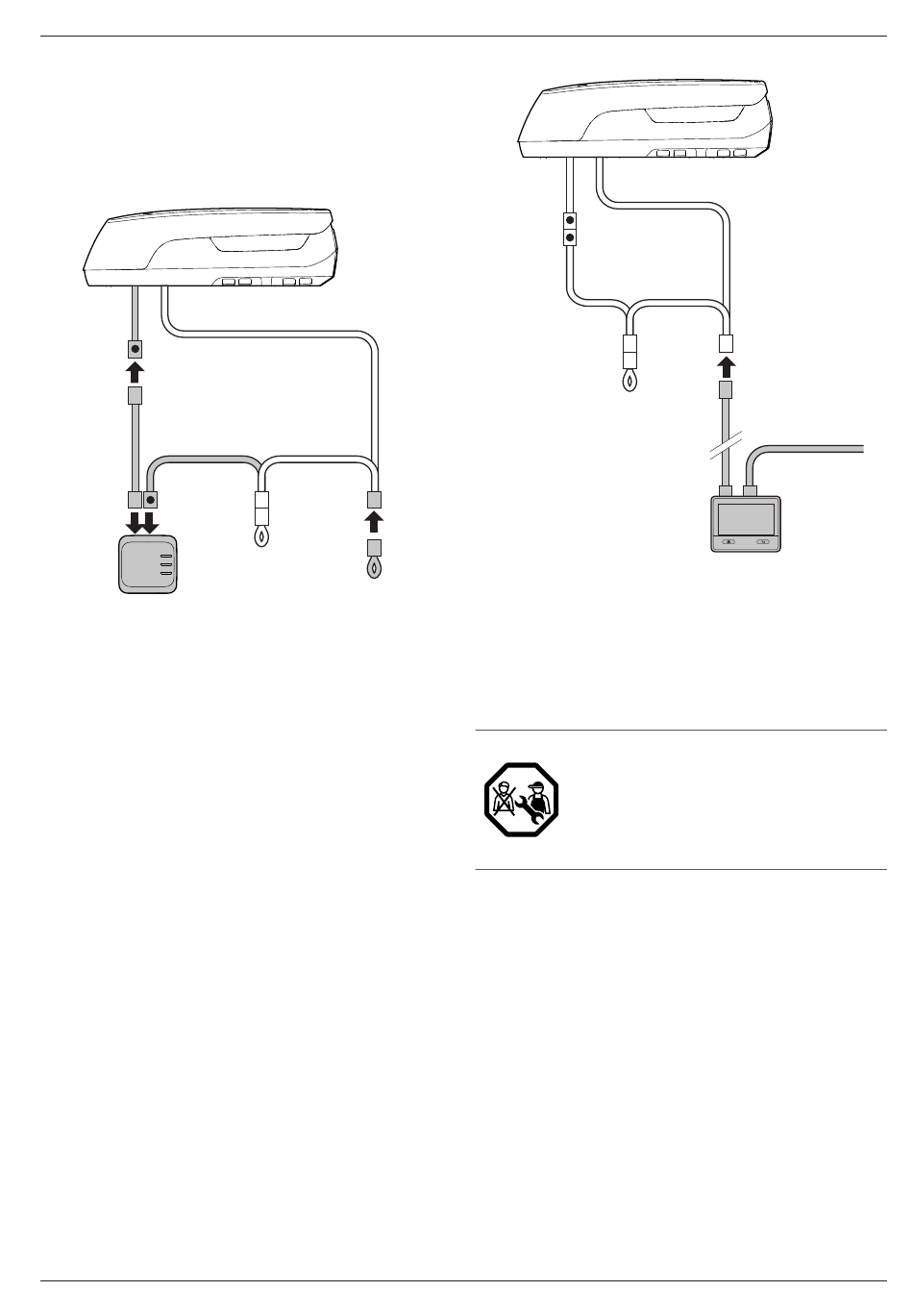

Abb. 19
6.9.2 Betrieb mit externem Bedienteil
(Truma iNet X Panel / Truma iNet X Pro
Panel)
Zuleitung CAN-Kabel vom Truma iNet X Panel zum

Klimasystem verlegen
CAN-Kabel (Abb. 20-2) vom Truma iNet X Panel

(Abb. 20-3) an den freien CAN-Stecker des CAN-
Kabels (Abb. 20-1) anstecken.
Kabel CAN + 120R, 0,5 m, e4f-x2 (Art.Nr. 47000-

00216) (Abb. 20-4) am Truma iNet X Panel anste-
cken. Danach an 12 V DC Spannungsversorgung
anschließen.
40091-01220 ∙ 00 ∙ 10/2024
3
Abb. 20
6.9.3 Betrieb mit sonstigen Bedienteilen
Siehe dazu die jeweilige Einbauanleitung des ange-
schlossenen Bedienteils.
6.10 Elektrischer Anschluss 230 V AC
Sicherheithinweise

CAN CAN
1
2
3
Der elektrische 230 V AC Anschluss darf
nur von einer Elektrofachkraft durchge-
führt werden. Die hier abgedruckten Hin-
weise sind keine Aufforderung an Laien,
den elektrischen Anschluss herzustellen,
sondern dienen der beauftragten Fach-
kraft als zusätzliche Information.
WARNUNG
Stromschlag durch Netzspannung
Eine unsachgemäße Installation kann zu Sach-
schäden, Personenschaden oder Tod führen.
Die Installation muss von einem lizenzierten

Elektriker gemäß den nationalen bzw. ört-
lichen Vorschriften durchgeführt werden.
Vor Arbeitsbeginn muss die Stromversor-

gung ausgeschaltet und allpolig getrennt
werden.
Sicherheitsvorschriften beim Umgang mit

Netzspannung befolgen.
FI-Schutzschalter installieren.

Einbau
12 V DC
4
