Truma Aventa compact Einbauanleitung Seite 55

Aventa compact 2.G / Aventa compact plus 2.G
7
6
5
4

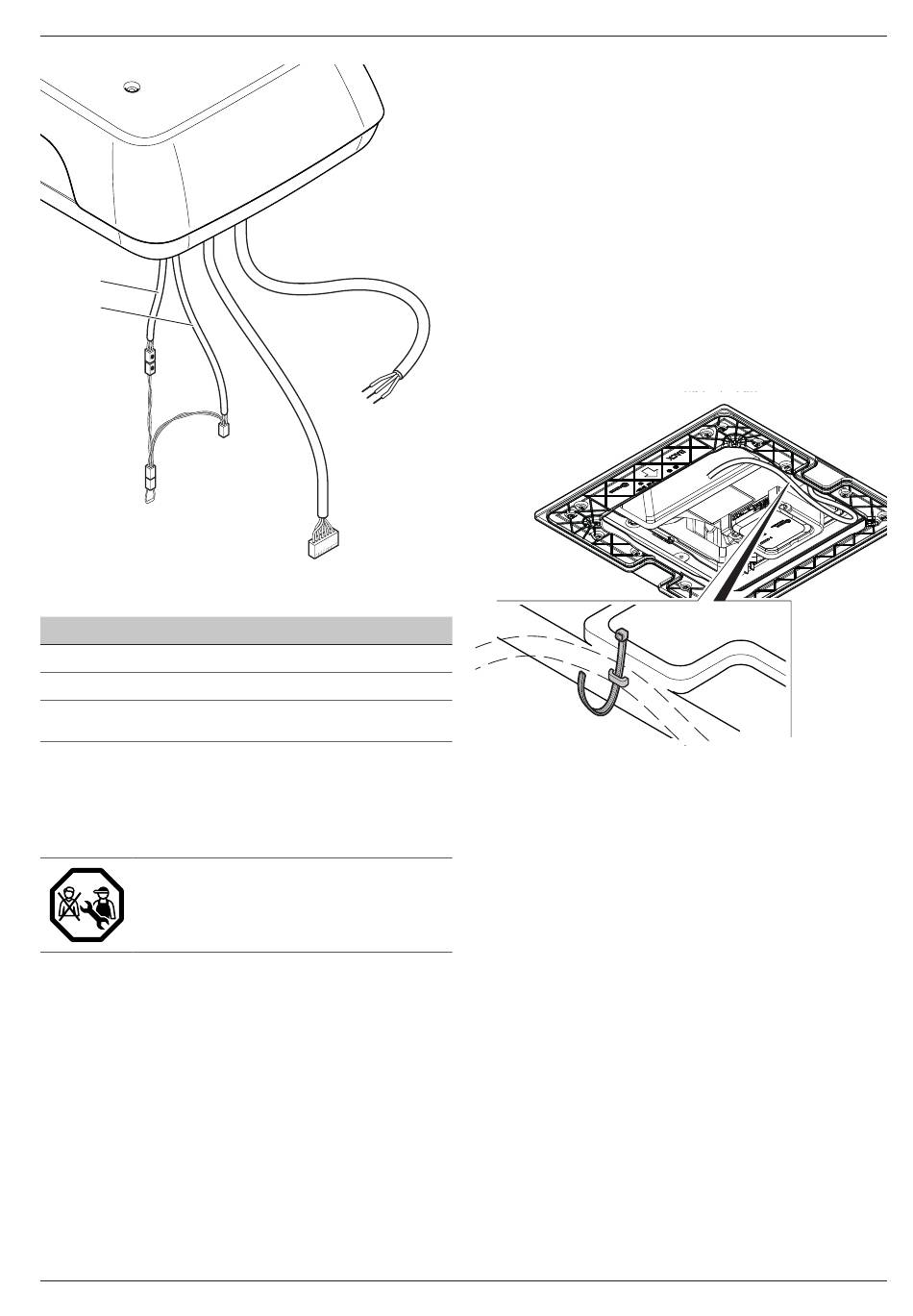

Fig. 21
Fonction
Conducteur extérieur / phase
l
Conducteur neutre
N
Conducteur de protection /
PE
terre
Rétablir la sécurité électrique dans le véhicule (fer-

mer les boîtes de distribution / chemins de câbles,
poser les couvercles).
La première mise en service doit être
effectuée par un électricien qualifié.
Brancher le véhicule sur le secteur 230 V C.A.

Effectuer les vérifications électriques de l'installation

(vérifier le conducteur de protection PE, l'isolation, le
coupe-circuit automatique, le disjoncteur différentiel
etc.).
Mettre le système de climatisation en service.

40091-01220 ∙ 00 ∙ 10/2024
1
3
2
Couleur
marron
bleu
vert / jaune
6.11 Guidage de câbles et décharge de
traction
REMARQUE
Panne pendant le fonctionnement en raison
d'un câble connecteur mal positionné
Le câble connecteur ne doit pas dépasser

dans l'ouverture de la soufflerie ou dans le
canal d'air d'aspiration.
Poser le câble d'alimentation séparément des

autres câbles.
Fixer le câble connecteur au cadre de fixation

à l'aide d'un collier de câble.
La longueur de câble excédentaire peut être

placée dans la découpe du toit, derrière la
nervure du cadre de fixation.
Fig. 22
6.12 Monter le distributeur d'air
Insérer l'adaptateur d'épaisseur de toit
L'adaptateur d'épaisseur de toit 20 mm forme un canal
d'air entre l'unité extérieure et le distributeur d'air.
À n'utiliser que pour des épaisseurs de toit supérieures
à 50 mm.
Placer l'adaptateur d'épaisseur de toit

20 mm (Fig. 23-2) sur le canal d'air du distributeur
d'air (Fig. 23-3) et l'enfoncer jusqu'à la butée. Atten-
tion à la direction : Les nez (Fig. 23-4) sont orientés
vers l'avant.
Montage
FR 55
