Truma Aventa compact Einbauanleitung Seite 53

Aventa compact 2.G / Aventa compact plus 2.G
CAN CAN
1
CAN1 CAN2
2

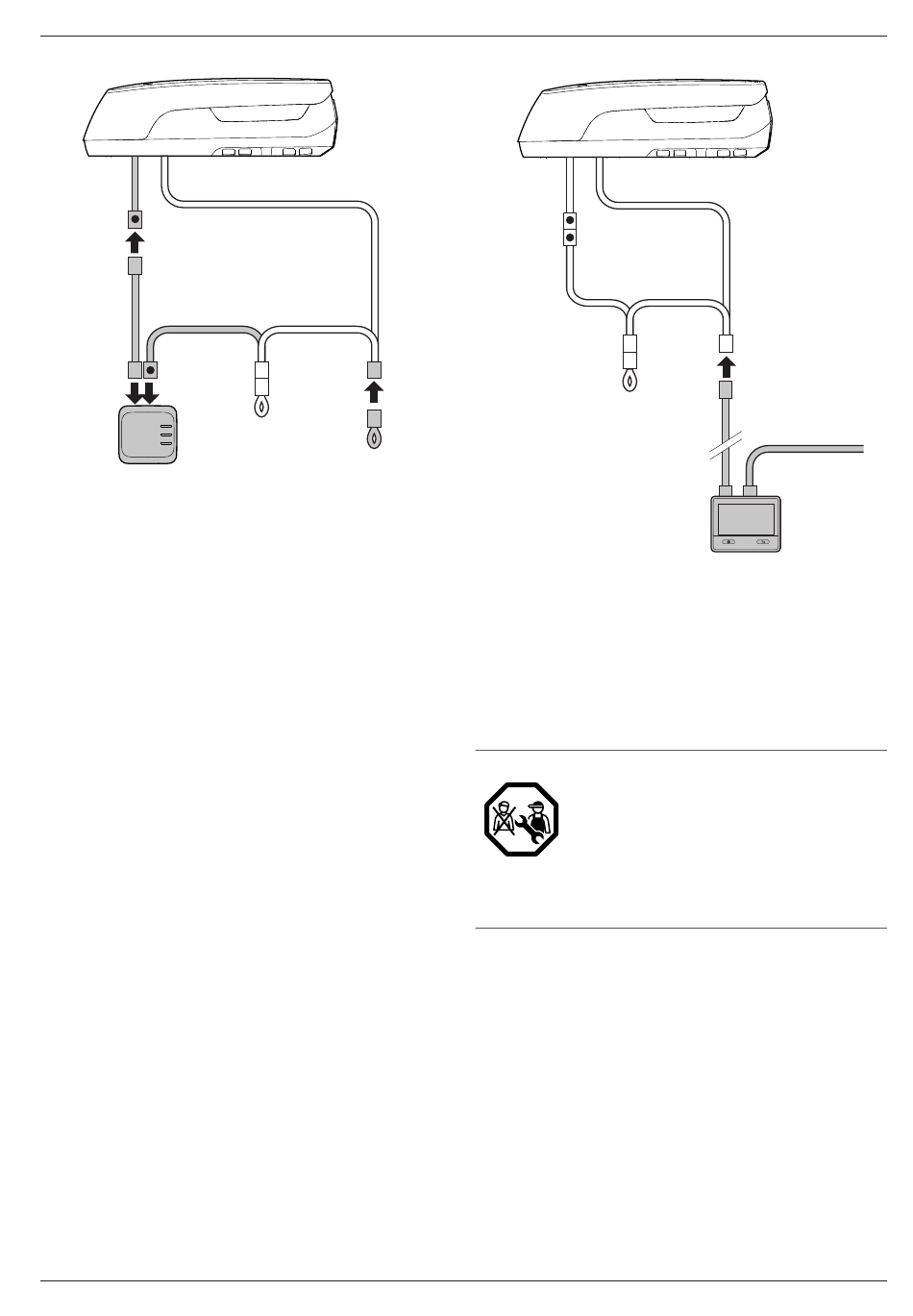

Fig. 19
6.9.2 Fonctionnement avec pièce de commande
externe (Truma iNet X Panel / Truma iNet X
Pro Panel)
Poser le câble d'alimentation CAN du panneau

Truma iNet X jusqu'au système de climatisation.
Brancher le câble CAN (Fig. 20-2) du Truma iNet

X Panel (Fig. 20-3) sur le connecteur CAN libre
du câble CAN (Fig. 20-1).
Brancher le câble CAN + 120R, 0,5 m, e4f-x2

(n° d'art. 47000-00216) (Fig. 20-4) sur le Truma
iNet X Panel. Raccorder ensuite à l'alimentation
12 V C.C.
40091-01220 ∙ 00 ∙ 10/2024
3
Fig. 20
6.9.3 Fonctionnement avec d'autres pièces de
Voir à ce sujet les instructions de montage respectives
de la pièce de commande raccordée.
6.10 Raccordement électrique 230 V C.A.
Informations concernant la sécurité

CAN CAN
1
2
3
commande
Le raccordement électrique au réseau de
230 V C.A. doit être effectué uniquement
par un électricien qualifié. Les indications
imprimées ici ne doivent en aucun cas être
considérées par les non-initiés comme
une incitation à réaliser eux-mêmes la
connexion électrique, mais constituent des
informations supplémentaires destinées au
personnel qualifié mandaté.
AVERTISSEMENT
Risque de choc électrique du fait de la ten-
sion de secteur
Une installation incorrecte peut entraîner des
dommages matériels, des dommages corporels
ou la mort.
L'installation doit être effectuée par un élec-

tricien agréé, conformément aux réglementa-
tions nationales ou locales.
Avant le début des travaux, l'alimentation

électrique doit être coupée et déconnectée
sur tous les pôles.
Montage
12 V DC
4
FR 53
