Truma Aventa compact Einbauanleitung Seite 73

Aventa compact 2.G / Aventa compact plus 2.G

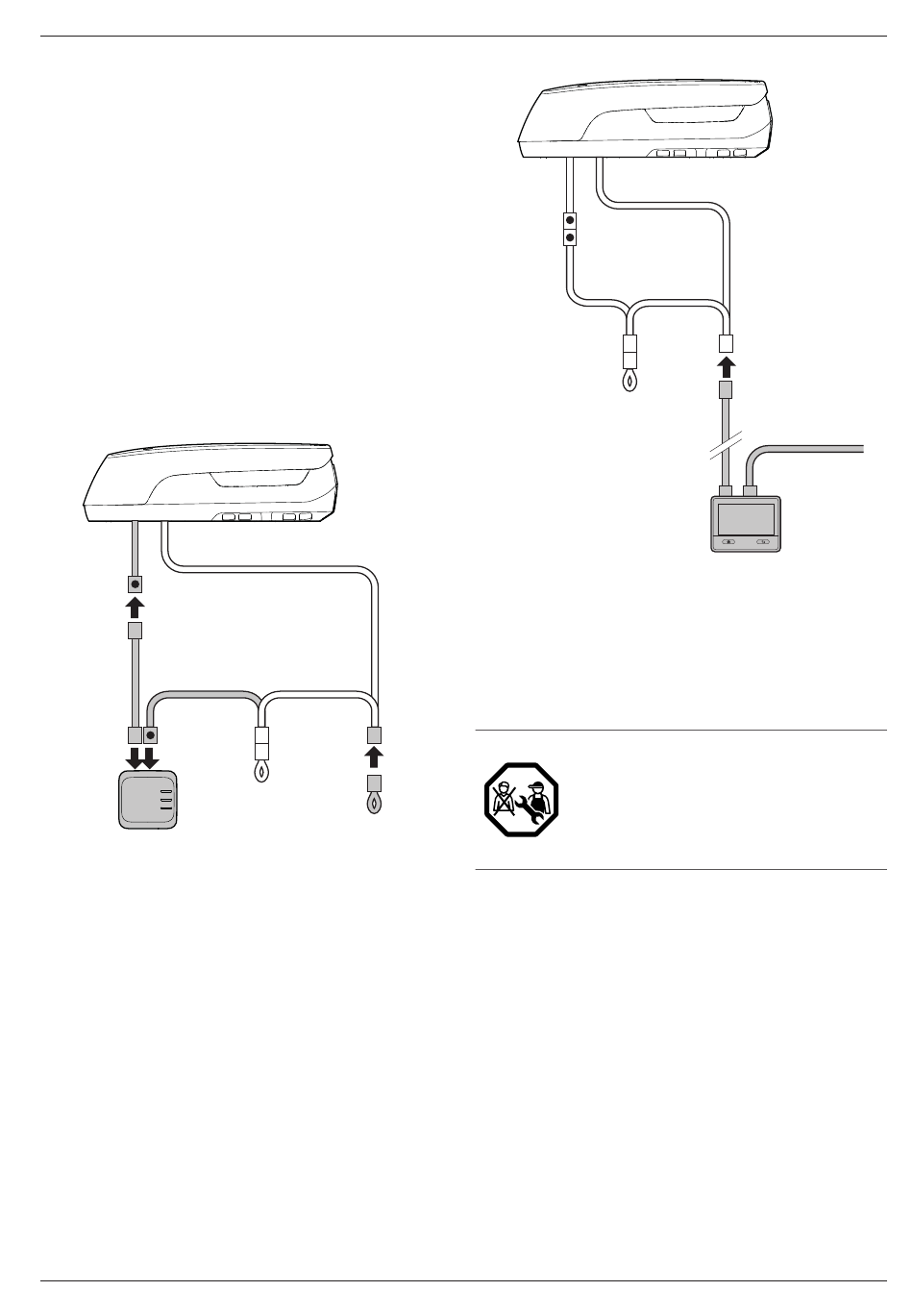

Collegare il cavo CAN da 0,15 m (Figura 19-1) (in

dotazione) all'estremità aperta del cavo CAN del
sistema di condizionamento (spina contrassegnata
con il punto blu).
Collegare il cavo CAN da 0,15 m e l'estremità aperta

del cavo CAN del sistema di condizionamento
alle prese CAN dell'Interfaccia Truma iNet X AC
(Figura 19-2).
Collegare la resistenza di terminazione al connettore

non utilizzato del cavo CAN (Figura 19-3).
NOTA
Passaggio angusto per i cavi se si installa il
distributore d'aria con l'adattatore di spes-
sore tetto
Posare i cavi per l'Interfaccia iNet X AC,

mantenendo una certa distanza dal condotto
dell'aria dell'unità esterna.
CAN CAN
1
CAN1 CAN2
2
Figura 19
6.9.2 Utilizzo con unità di comando esterna
(Truma iNet X Panel / Truma iNet X Pro
Panel)
Posare il cavo CAN dal Truma iNet X Panel al sistema

di condizionamento
Collegare il cavo CAN (Figura 20-2) dal Truma iNet X

Panel (Figura 20-3) al connettore CAN libero del cavo
CAN (Figura 20-1).
Collegare il cavo CAN + 120R, 0,5 m, e4f-x2 (cod.

art. 47000-00216) (Figura 20-4) al Truma iNet X
Panel. Collegare quindi all'alimentazione a 12 V CC.
40091-01220 ∙ 00 ∙ 10/2024
Figura 20
6.9.3 Funzionamento con altre unità di comando
Consultare le istruzioni di montaggio dell'unità di co-
mando collegata.
6.10 Collegamento elettrico 230 V CA
3
Avvertenze di sicurezza

CAN CAN
1
2
3
Il collegamento elettrico a 230 V CA può
essere eseguito esclusivamente da un
elettricista qualificato. Le istruzioni per
l'esecuzione del collegamento elettrico
qui riportate non sono rivolte a persone
inesperte, ma vogliono essere informazio-
ni supplementari per il tecnico incaricato.
AVVERTENZA
Scossa elettrica
Un'installazione non corretta può causare danni
materiali, lesioni personali o morte.
L'installazione deve essere eseguita da un

elettricista qualificato in conformità con le
normative nazionali o locali.
Prima di iniziare i lavori, l'alimentazione

deve essere disattivata mediante interruttore
onnipolare.
Seguire le norme di sicurezza per l'utilizzo

della tensione di rete.
Installare un interruttore automatico per

correnti di guasto.
Montaggio
12 V DC
4
IT 73
