Truma Aventa compact Einbauanleitung Seite 51

Aventa compact 2.G / Aventa compact plus 2.G
REMARQUE
Dégâts des eaux dus à un mauvais posi-
tionnement du système de climatisation
Un système de climatisation mal positionné
peut entraîner des défauts d'étanchéité et des
infiltrations d'eau.
Placer le système de climatisation exacte-

ment sur le cadre adaptateur dans les aides
au positionnement.
Soulever le système de climatisation sur le toit du

véhicule.
Voir : « 6.11 Guidage de câbles et décharge de trac-
tion » sur la page 55.
Positionner le climatiseur sur le cadre adaptateur et

l'y déposer.

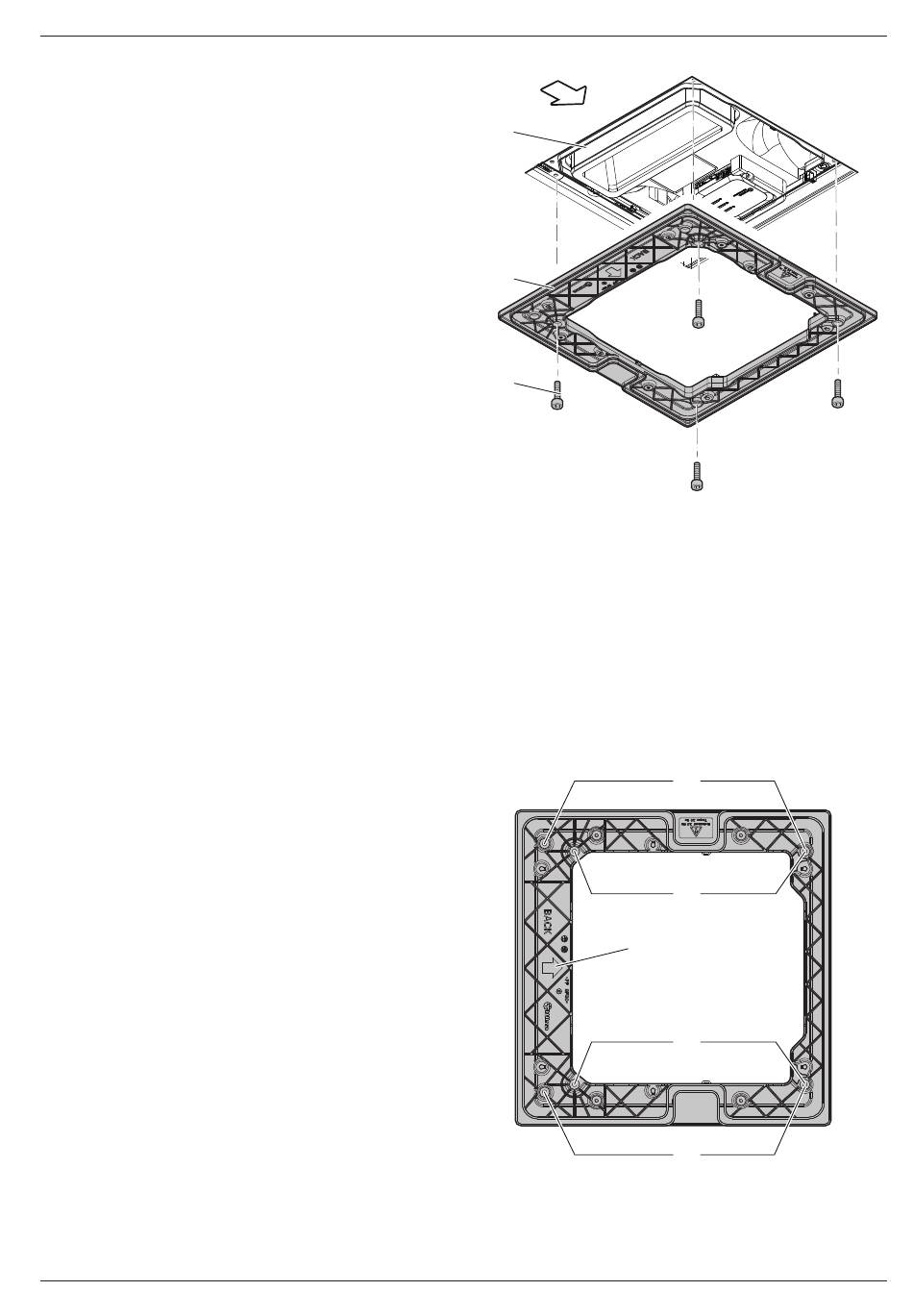

6.8 Visser le cadre de montage
Fixer le système de climatisation sur le toit du véhicule
à l'aide de 4 vis avec vernis de blocage de vis et un
cadre de montage.

AVERTISSEMENT
Dommages corporels dus à la chute du sys-
tème de climatisation pendant le trajet
Si le système de climatisation n'est pas monté
correctement, il est possible qu'il se détache du
toit et mette en danger les autres usagers de la
route.
Avant le montage, vérifier la capacité de

charge et la charge sur le toit du véhicule.
Monter le système de climatisation selon les

indications des instructions de montage.
Contrôler la bonne fixation de l'installation

sur le toit du véhicule après le montage.
Le cas échéant, soulever légèrement le système de

climatisation par le bas à travers la découpe du toit
et le positionner exactement au-dessus de la dé-
coupe en le déplaçant. Dans cette opération, le joint
ne doit pas se déplacer ou se détacher du boîtier.
Une flèche est gravée sur le cadre de mon-

tage (Fig. 16-4). Maintenir le cadre de montage de
sorte que la flèche soit orientée dans le sens de la
marche.
Visser le cadre de montage sur le système de clima-

tisation avec 4 vis (jointes).
Serrer à fond les vis avec un couple de serrage de

2 Nm.
40091-01220 ∙ 00 ∙ 10/2024
1
2
3
Fig. 15
REMARQUE
Mauvaise étanchéification de la liaison
entre le système de climatisation et le toit
du véhicule en cas d'utilisation des mau-
vais trous de vis sur le cadre de montage
Si possible, utiliser toujours les trous de vis

extérieurs (Fig. 16-1)pour visser le cadre de
montage.
Les trous de vis intérieurs (Fig. 16-2) ne

doivent être utilisés que si les trous de vis
extérieurs (Fig. 16-1) sont recouverts par la
découpe du toit.
3
Fig. 16
Pour les épaisseurs de toit supérieures à 50 mm, les vis
fournies ne peuvent pas être utilisées car elles sont trop
courtes.
Montage
1
2
2
1
FR 51
