au cadre de montage. Il faut éventuellement enlever
l'isolation.
En cas de remplacement de la fenêtre de toit avec
•
ventilation de sécurité par le système de climatisa-
tion, il faut s'assurer que la ventilation de sécurité
soit rétablie en un autre endroit approprié.
Après le montage du système de climatisation, une
•
cheminée de toit éventuellement présente à proxi-
mité doit dépasser d'au moins 10 cm au-dessus du
système de climatisation. Le cas échéant, il faut pro-
longer la cheminée de toit (respecter les indications
du fabricant du chauffage).
Si le système de climatisation a été retourné ou
•
sorti de sa position de montage horizontale, il faut
attendre 2 heures avant de le remettre en marche,
après avoir replacé le système de climatisation dans
sa position correcte.
Ce n'est qu'après ce laps de temps que l'huile s'est
déposée dans le circuit de froid et qu'un fonctionne-
ment sans incidents est possible.
Vérifier qu'il y a suffisamment de place sur le toit et

le plafond du véhicule pour installer le système de
climatisation. Pour ce faire, il est possible d'utiliser le
gabarit (voir « 6.3.4 Gabarit »).
Vérifier les conditions préalables ou la faisabilité :

Capacité de charge du toit
•
Distances par rapport aux superstructures / es-
•
paces libres
Pose de câbles de commande et raccordement
•
électrique
Conduites ou entretoises dans la zone de découpe
•
de toit prévue.
6.3.1 Dimensions
Voir « Caractéristiques techniques » dans le mode d'em-
ploi ou le gabarit (joint).

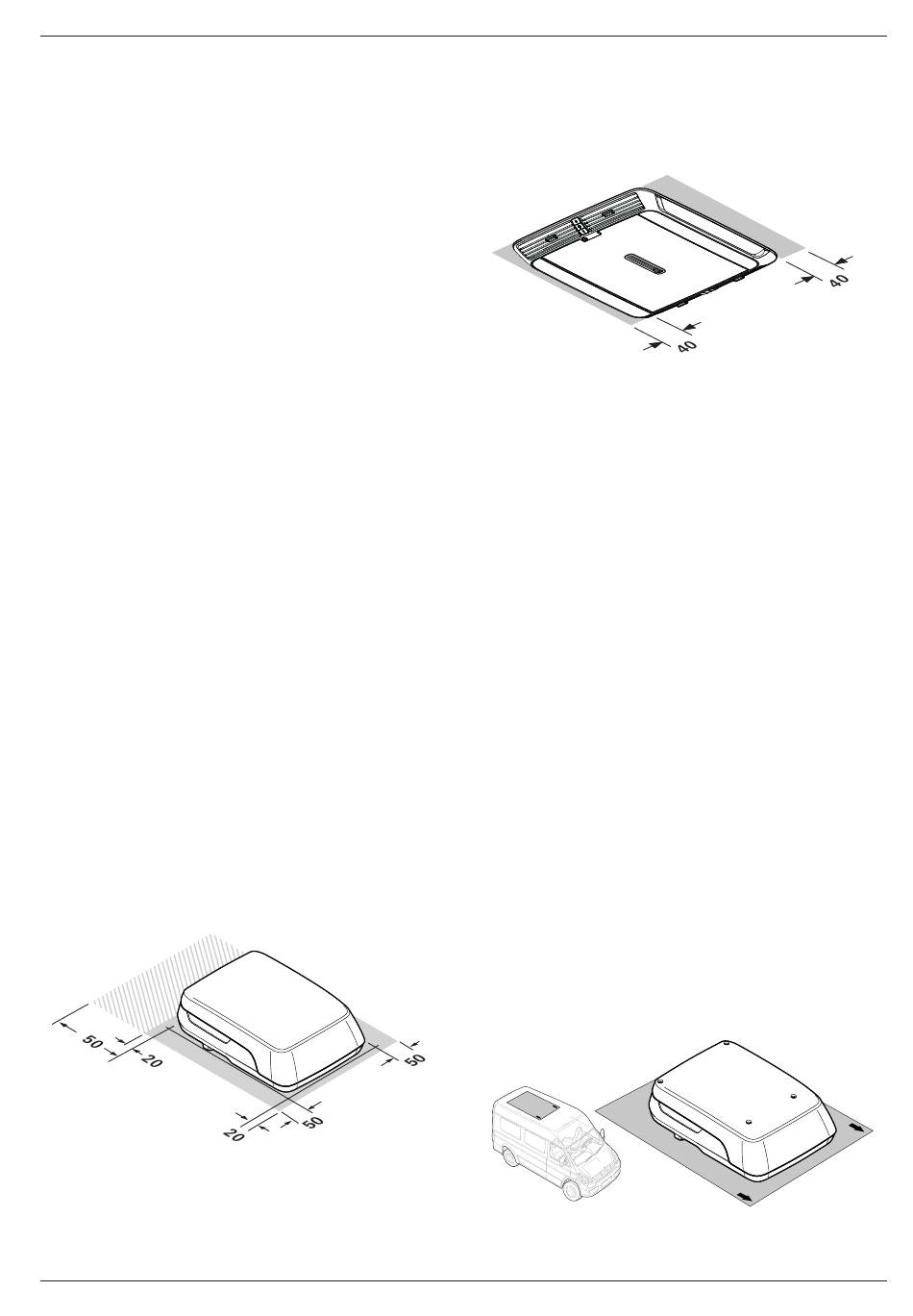

6.3.2 Espaces libres
Les espaces libres autour de l'unité extérieure doivent
être de 20 mm devant, de 50 mm sur les côtés. Vers
l'arrière, il faut respecter un espace libre d'au moins
20 mm, de préférence 50 mm.
Fig. 5
L'espace libre autour du distributeur d'air doit assurer
un soufflage d'évacuation sans obstacles. L'écart latéral
doit être d'au moins 40 mm. Tenir compte de la zone de
pivotement des trappes et des portes.
40091-01220 ∙ 00 ∙ 10/2024
REMARQUE
Les voies d'air pour les aspirations ne doivent
pas être bloquées.
L'espace nécessaire doit impérativement être

respecté.
Fig. 6
6.3.3 Planification de la pose des câbles
Lors du montage du système de climatisation, il faut
prendre en compte la pose des câbles (câble d'alimen-
tation, câble CAN-Bus).
En cas d'utilisation d'une pièce de commande ex-
•
terne (Truma iNet X Panel, Truma iNet X Pro Panel,
pièce de commande du constructeur du véhicule du
véhicule), un câble CAN-Bus doit être posé.
Remarque : Les connexions enfichables sont iden-
tiques sur les deux côtés du câble. Le cas échéant,
mettre en place une résistance de terminaison.
En cas d'utilisation de l'interface AC Truma iNet X
•
(en option) et de commande par la télécommande
Aventa 2.G, aucun autre câble de pièce de com-
mande n'est nécessaire pour le système de climati-
sation.
Pour faciliter l'ajout ultérieur de pièces de com-
•
mande, des câbles de commande peuvent être
posés lors de la première installation du système
de climatisation. Acheminer les câbles de com-
mande non utilisés actuellement jusqu'à un point de
connexion approprié dans le véhicule (par exemple
dans la penderie) et les y fixer, par exemple à l'aide
de colliers de câble.
6.3.4 Gabarit
Un gabarit (Fig. 7) est fourni avec le système de clima-
tisation. Le gabarit sert à choisir le bon emplacement
sur le toit du véhicule et à respecter les espaces libres
autour de l'appareil.
Fig. 7
Montage
