Truma Aventa compact Einbauanleitung Seite 57

Aventa compact 2.G / Aventa compact plus 2.G
1
3

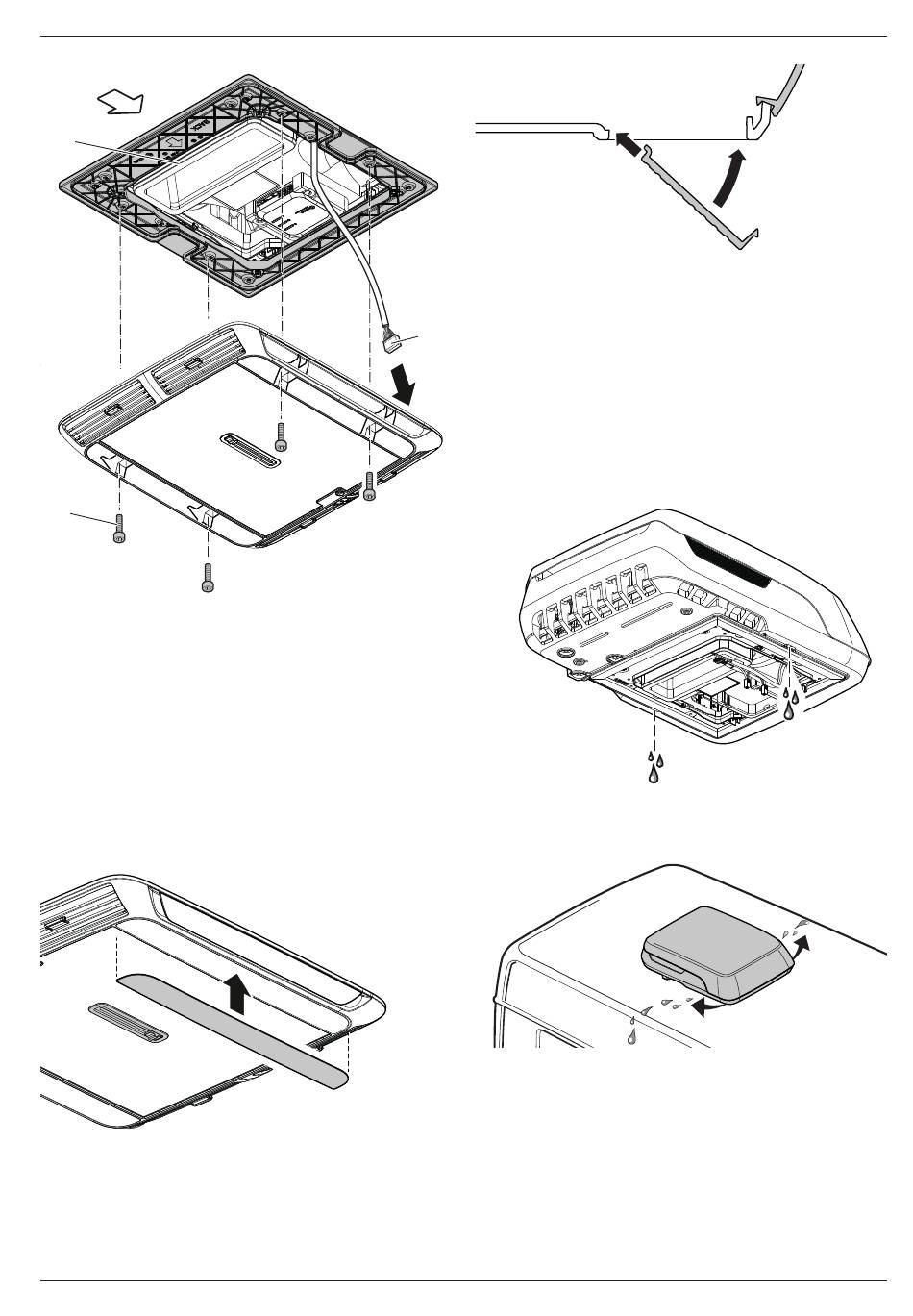

Fig. 26
 Appliquer un vernis de blocage de vis sur les vis. En
cas d'utilisation répétée des vis (par exemple suite à
un démontage), munir les vis d'un vernis de blocage
de vis de faible résistance (par exemple Loctite) ou
bien utiliser les vis disponibles en tant que pièces de
rechange.
Emboîter les deux panneaux en bas sur le distribu-

teur d'air (Fig. 27).
Fig. 27
Pour ce faire, enfiler d'abord les panneaux à l'intérieur
du distributeur d'air (Fig. 28-1), puis les enfoncer et les
encliqueter sur le côté extérieur (Fig. 28-1).
40091-01220 ∙ 00 ∙ 10/2024
Fig. 28
6.13 Écoulement d'eau de condensation
2
Pendant le fonctionnement, de l'eau de condensation
se forme dans le système de climatisation au niveau
des échangeurs thermiques. Cette eau doit être éva-
cuée vers l'extérieur.
L'eau de condensation s'écoule par deux orifices
d'évacuation dans le fond du système de climatisa-
tion (Fig. 29) sur le toit du véhicule (Fig. 30), et de là
vers le sol.
Fig. 29
Fig. 30
Instructions pour le montage
La surface du toit du véhicule doit être telle, sur
•
les points d'écoulement, que l'eau de condensa-
tion puisse s'écouler librement hors du système de
climatisation.
Les ouvertures d'écoulement doivent être exemptes
•
d'impuretés ou d'autres obstructions.
1
2
Montage
FR 57
