Einbau

WARNUNG
Brandgefahr durch Kurzschlüsse
Im Kurzschlussfall können sehr hohe Strö-
me fließen, Kabel werden heiß und können
sich entzünden.
Sicherheitsvorschriften beim Umgang mit

Netzspannung befolgen.

WARNUNG
Stromschlag durch elektrische Spannung
an geladenen Kondensatoren
Im Klimasystem sind Kondensatoren verbaut,
die im Fehlerfall lebensgefährliche Spannungen
auch noch nach dem Ausschalten enthalten
können.
Kondensatoren nur durch Fachkräfte ent-

laden.

WARNUNG
Personenschäden durch Gerätebrand
Die Kontaktkraft an Kontaktstellen kann auf
Grund von Vibrationen bei der Fahrt nachlassen.
Dadurch Wärmeentwicklung und Brandgefahr
an den Kontaktstellen.
Elektrische Verbindungen fachgerecht

herstellen, überprüfen und gegebenenfalls
ersetzen.
HINWEIS
Schäden durch falsche Spannungsversor-
gung
Falsche Spannungsversorgung kann zu Schä-
den und Fehlfunktionen am Klimasystem führen.
Dies ist z.B. bei Spannungswandler und Genera-
toren ohne sinusförmigen Verlauf der Fall.
Zur Spannungsversorgung des Klimasystems

nur Quellen mit reinem Sinusverlauf und
ohne Spannungsspitzen bei Lastwechsel ver-
wenden.
Hinweise zur Elektroinstallation
Das Klimasystem muss in Übereinstimmung mit den
•
aktuellen örtlichen oder nationalen Normen elekt-
risch angeschlossen und geerdet sein.
Für Wartungs- bzw. Reparaturarbeiten muss bau-
•
seitig eine Trennvorrichtung zur allpoligen Trennung
vom Netz mit mindestens 3,5 mm Kontaktabstand
vorhanden sein.
Der Einbau muss mit einem Fehlerstromschutzschal-
•
ters erfolgen.
Das Klimasystem hat die elektrische Schutzklasse I
•
(mit Schutzleiter).
Die Verbindung zum 230 V AC Bordnetz wird über
•
das 50 cm lange 3-adrige Netzkabel hergestellt, das
an der Steuerung angeschlossen ist.
Nur das original Netzkabel verwenden.
•
Netzkabel so verlegen, dass es nicht scheuern kann
•
oder beschädigt wird. Kabel mit Schellen sichern. An
16 DE
Aventa compact 2.G / Aventa compact plus 2.G
scharfen Kanten, z.B. bei Durchführungen an Metall-
wänden, Durchführungstüllen oder Kantenschutz-
profile einsetzen.
Alle Kabel, die außerhalb des Wohnmobils verlaufen,
•
müssen an der Seitenwand des Wohnmobils spritz-
wassergeschützt sein.
Kein zusätzlichen elektrischen Bauteile an den An-
•
schlusskabeln anschließen.
Verbindungskabel und Leitungen müssen sicher be-
•
festigt sein und dürfen nicht aufgrund von Vibratio-
nen beschädigt oder getrennt werden.
Fahrzeug von 230 V AC Netz trennen (Landstrom,

Generator, Wechselrichter, Solarpaneele, usw.).

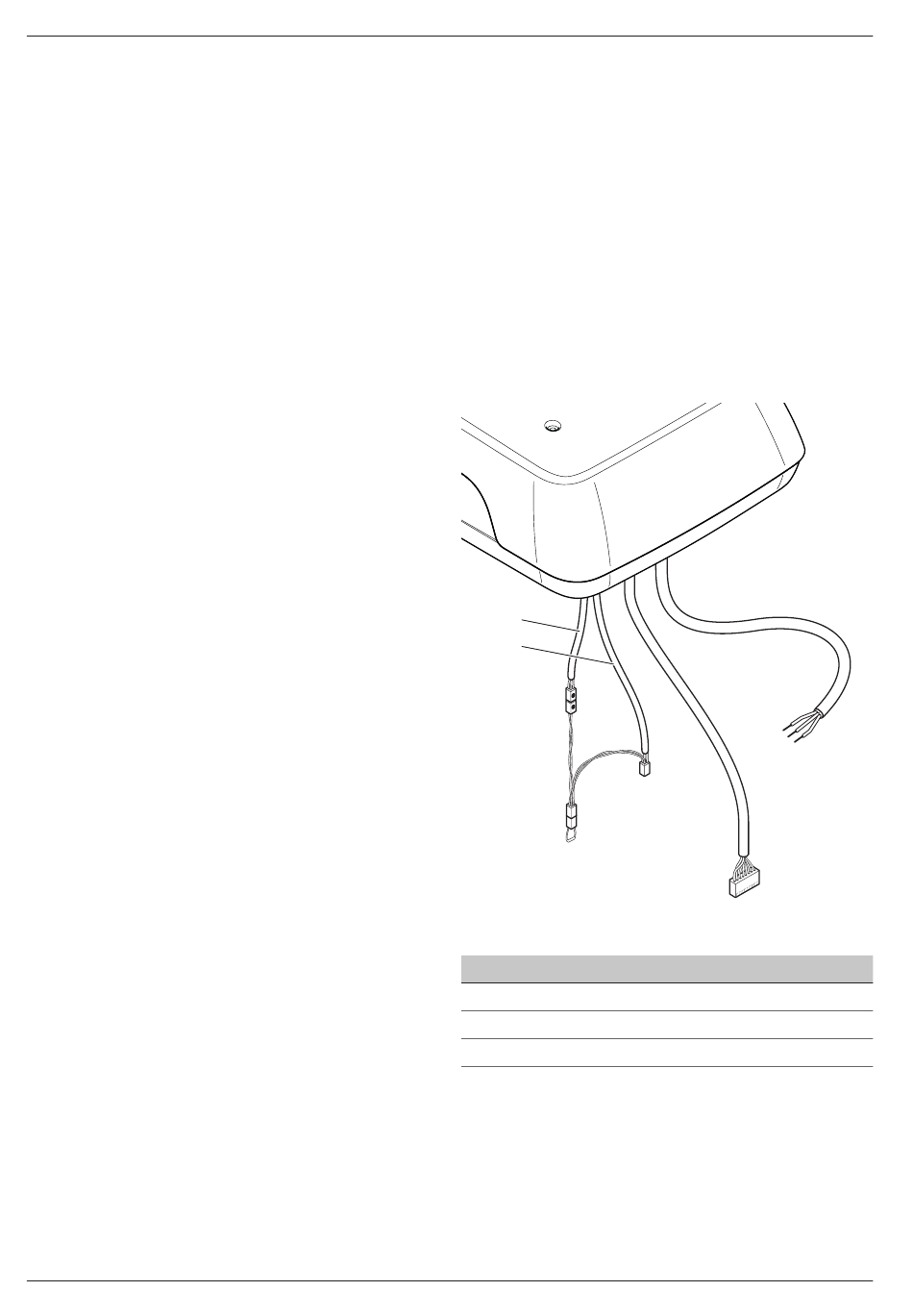

Die Verbindung der 230 V AC Zuleitung (Abb. 21-1)

zum 230 V AC Bordnetz laut Tabelle herstellen.
7
6
5
4
Abb. 21
Funktion
Außenleiter / Phase
L
Neutralleiter
N
Schutzleiter / Erde
PE
Elektrische Sicherheit im Fahrzeug wiederherstellen

(Verteilerdosen / Kabelkanäle schließen, Abdeckun-
gen anbringen).
1
3
2
Farbe
braun
blau
grün / gelb
