Montaggio
6.4 Foro sul tetto
6.4.1 Utilizzare il foro già esistente sul tetto
Il veicolo ha un oblò (finestra) posizionato in un punto
adatto sul tetto. L'oblò viene rimosso dal tetto e il foro
rimanente può essere utilizzato per installarvi il sistema
di condizionamento.
minimo 356 x 356 mm (14 x 14 in.)
•
massimo 400 x 400 mm (15 ¾ x 15 ¾ in.)
•
Rimuovere l'oblò esistente dal tetto.

Se necessario, allargare il foro sul tetto.

Rimuovere i residui della guarnizione ed eventuali

aplanarità.
Riempire i fori delle viti con sigillante per carrozzeria

(Figura 8).

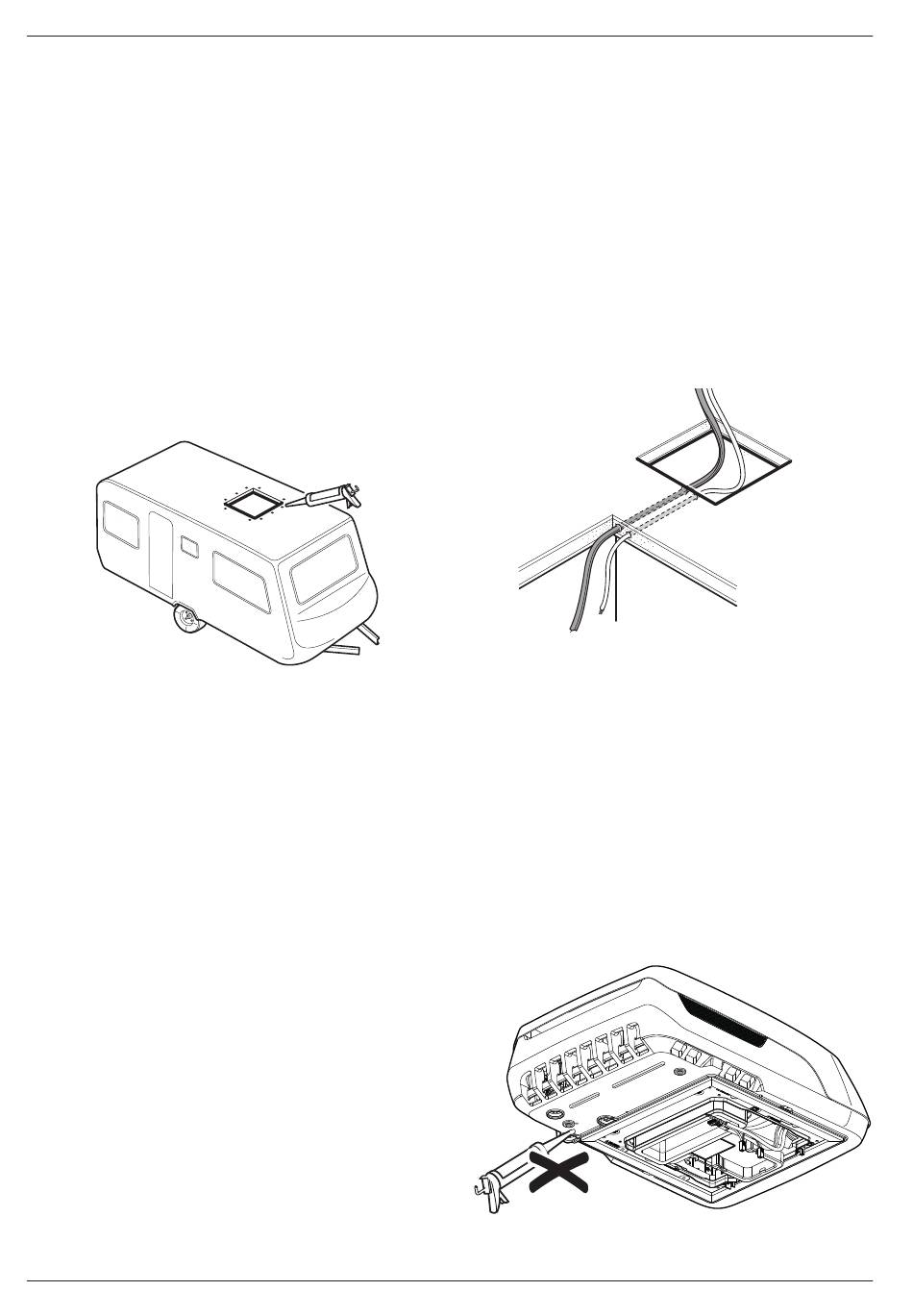

Figura 8
6.4.2 Realizzare un nuovo foro sul tetto
Il veicolo non dispone ancora di un foro in un punto
adatto del tetto. Il foro deve essere realizzato ex novo.
minimo 356 x 356 mm (14 x 14 in.)
•
massimo 400 x 400 mm (15 ¾ x 15 ¾ in.) (preferito)
•
La posizione e le dimensioni esatte del foro sul tetto
dipendono dalla struttura stessa del tetto e dalla posi-
zione dei listelli di sostegno del tetto e dei cavi.
NOTA
Malfunzionamenti dovuti a cavi danneggiati
I cavi che passano nel tetto possono essere
danneggiati durante l'operazione di taglio del
tetto.
Verificare la presenza di cavi nell'area in cui

si prevede di tagliare il tetto.
Eseguire un test di tensione residua e di cor-

tocircuito dopo l'installazione.
Riportare le dimensioni del foro sul tetto del veicolo

secondo disegno tecnico
- oppure posizionare la dima di montaggio sul tetto
del veicolo nel punto di installazione. Fissare la dima
di montaggio con nastro adesivo. Utilizzare uno
strumento appuntito (punta per tracciare, bulino) per
68 IT
Aventa compact 2.G / Aventa compact plus 2.G
perforare e tracciare gli angoli del foro attraverso la
dima sul tetto del veicolo.
 Coprire gli arredi interni (mobili, pavimento) con car-
ta o coperte per proteggere da trucioli e sporco.
Praticare il foro con uno strumento adatto (trapano,

seghetto alternativo, ecc.).
6.5 Posa dei cavi di collegamento verso
il sistema di condizionamento
Predisporre un passaggio per il cavo di alimenta-

zione e il cavo dell'unità di comando verso il punto
di collegamento ad es. nell'intercapedine. Evitare
spigoli vivi e punti di sfregamento, utilizzare un tubo
corrugato o una guaina di protezione per cavi.
Figura 9
6.6 Installazione dell'unità esterna
( senza telaio adattatore)
Su veicoli con tetto liscio e non profilato, il sistema di
condizionamento può essere montato direttamente
senza telaio adattatore.
Lo stesso non vale per i tetti profilati dei veicoli. In
questo caso è disponibile come accessorio un telaio
adattatore (vedere «5 Accessori» a pagina 65).
Non è necessario utilizzare un sigillante aggiuntivo per
sigillare il sistema di condizionamento, in quanto la
guarnizione in dotazione sigilla a diretto contatto con
il tetto del veicolo (Figura 10).
Figura 10
