Aventa compact 2.G / Aventa compact plus 2.G
6.6.1 Placer l'unité extérieure

AVERTISSEMENT
Dommages à la santé causés par le mastic
d'étanchéité
Le mastic d'étanchéité utilisé peut éventuel-
lement présenter des risques pour la santé
(solvants, vapeurs, risque d'incendie).
Respecter les instructions de traitement du

mastic d'étanchéité utilisé.
Respecter les consignes de sécurité du mas-

tic d'étanchéité utilisé.
Portez un équipement de protection indivi-

duelle.
Soulever le système de climatisation sur le toit du

véhicule et le positionner au-dessus de la découpe
de toit. Ce faisant, ne pas faire glisser l'appareil sur
le toit du véhicule, car cela pourrait endommager le
joint ou les ergots de positionnement.

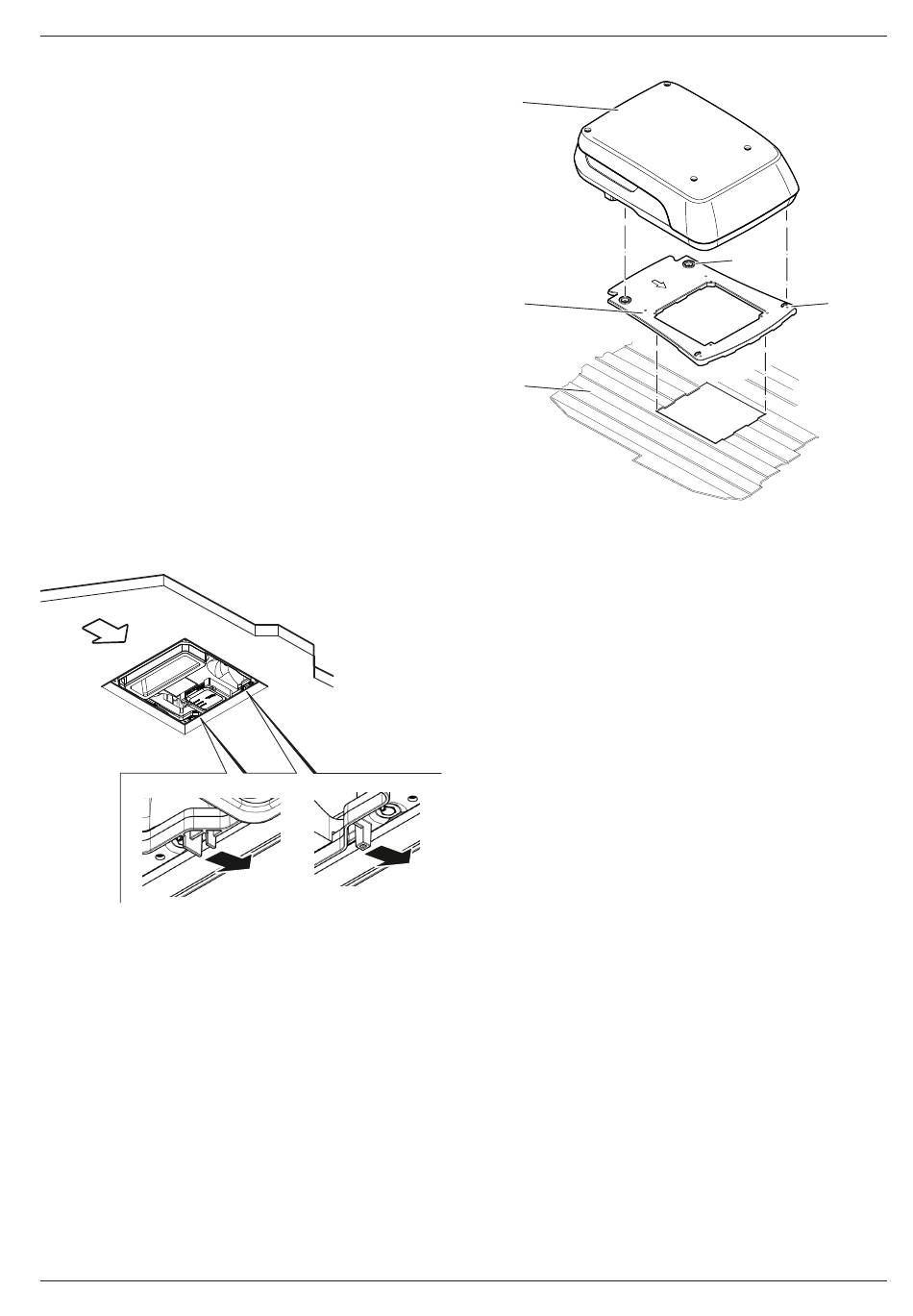

Pour l'alignement, utiliser les deux ergots de posi-

tionnement sur l'unité extérieure comme butée avant
(Fig. 11). L'unité extérieure doit ensuite être déplacée
vers l'arrière jusqu'à ce que les trous de vis pour le
cadre de montage soient accessibles.
Fig. 11
6.7 Monter l'unité extérieure (avec
cadre adaptateur)
Des cadres adaptateurs pour différents types de véhi-
cules sont disponibles en option pour le montage du
système de climatisation dans les toits profilés des véhi-
cules (voir « 5 Accessoires » sur la page 45). Ils sont
en EPP (polypropylène expansé) et s'adaptent mécani-
quement aux toits des véhicules (PSA/PMA, Mercedes
Benz Sprinter, Ford Transit).
Monter le cadre adaptateur (Fig. 12-2) entre le toit
du véhicule (Fig. 12-3) et le système de climatisa-
tion (Fig. 12-1).
40091-01220 ∙ 00 ∙ 10/2024
1
2
3
Fig. 12
Préparer le toit du véhicule
Le cadre adaptateur doit reposer sur toute sa surface
sur le toit du véhicule et ne doit pas dépasser du toit du
véhicule.
La position latérale du cadre adaptateur sur le toit du
véhicule est déterminée par le profilage.
Poser le cadre adaptateur sans mastic d'étanchéi-

té sur le toit du véhicule et vérifier que le profil est
adapté au toit du véhicule.
Tracer les contours de la découpe du toit ou la repor-

ter à l'aide du gabarit.
La découpe du toit doit mesurer au moins
356 x 356 mm pour une taille maximale de
400 x 400 mm.
Réaliser la découpe du toit.

Voir : « 6.4 Découpe de toit » sur la page 48.
Les surfaces d'étanchéité du toit du véhicule doivent
être exemptes d'huile, de graisse ou autres impuretés.
Nettoyer le toit du véhicule dans la zone de mon-

tage.
Le cas échéant, essuyer ou laisser évaporer.
Le toit du véhicule situé sous le système de climatisa-
tion ne doit pas comporter d'encoches ou de trous.
Le cas échéant, remplir ou étanchéifier le toit du

véhicule dans la zone de montage avec du mastic
d'étanchéité.
Préparer le cadre adaptateur
Coller le cadre adaptateur sur le toit du véhicule avec
un mastic d'étanchéité non durcissant et amovible
(par exemple Teroson RB 2759 ou Dekaseal 8936).
Montage
6
5
FR 49
