6.6.1 Posizionamento dell'unità esterna

AVVERTENZA
Danni alla salute dovuti ai sigillanti
Il sigillante utilizzato può comportare rischi per
la salute (solventi, vapori, rischio di incendio).
Osservare le istruzioni per la lavorazione del

sigillante utilizzato.
Osservare le avvertenze di sicurezza relative

al sigillante utilizzato.
Indossare dispositivi di protezione individua-

le.
Sollevare il sistema di condizionamento sul tetto del

veicolo e posizionarlo sopra il foro del tetto. Non
spingere l'apparecchio sul tetto del veicolo, altrimen-
ti potrebbero danneggiarsi le guarnizioni o i naselli di
posizionamento.
Per l'allineamento, utilizzare i due naselli di posizio-

namento presenti sull'unità esterna come battuta di
arresto anteriore (Figura 11). Quindi spostare l'unità
esterna all'indietro fino a rendere accessibili i fori per
le viti del telaio di montaggio.

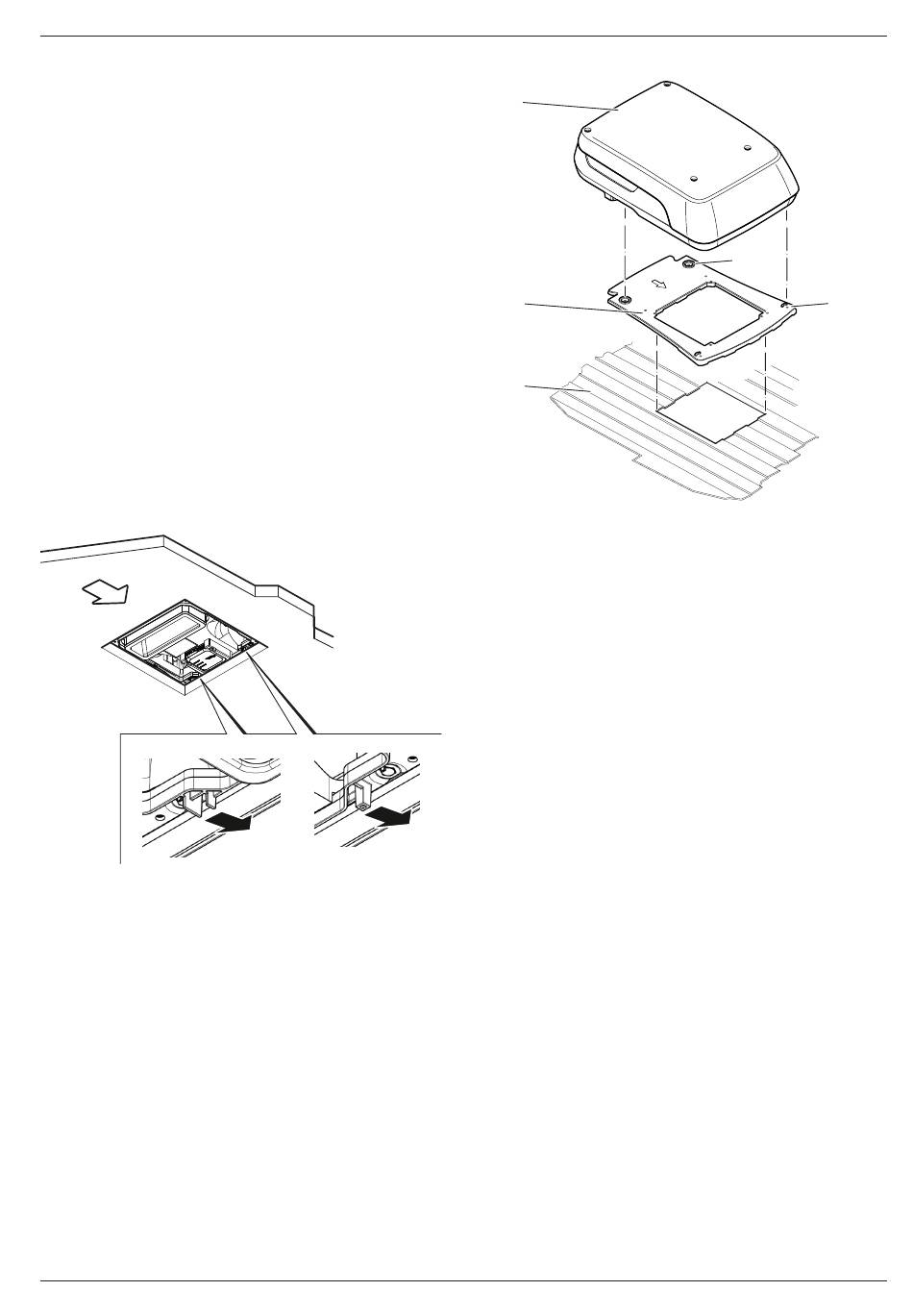

Figura 11
6.7 Installazione dell'unità esterna
(con telaio adattatore)
Per l'installazione del sistema di condizionamento su
veicoli con tetti profilati sono disponibili telai adattatori
opzionali per vari tipi di veicoli (vedere «5 Accessori» a
pagina 65). Questi adattatori sono realizzati in EPP
(polipropilene espanso) e si adattano geometricamente
ai tetti dei veicoli (PSA/PMA, Mercedes Benz Sprinter,
Ford Transit).
Il telaio adattatore (Figura 12-2) viene montato tra il
tetto del veicolo (Figura 12-3) e il sistema di condiziona-
mento (Figura 12-1).
40091-01220 ∙ 00 ∙ 10/2024
1
2
3
Figura 12
Preparazione del tetto del veicolo
Il telaio adattatore deve poggiare completamente sul
tetto del veicolo e non deve sporgere oltre il tetto del
veicolo.
La posizione laterale del telaio adattatore sul tetto del
veicolo è determinata dalla profilatura.
Posizionare il telaio adattatore sul tetto del veicolo

senza sigillante e verificare che la profilatura corri-
sponda al tetto del veicolo.
Segnare il foro sul tetto o riportarlo con l'aiuto della

dima di montaggio.
Il foro del tetto deve avere una dimensione minima di
356 x 356 mm e massima di 400 x 400 mm.
Realizzare il foro nel tetto.

Vedere: «6.4 Foro sul tetto» a pagina 68.
Il tetto del veicolo deve essere privo di olio, grasso o al-
tre impurità in corrispondenza delle superfici di tenuta.
Pulire il tetto del veicolo nell'area di installazione.

Asciugare o lasciare evaporare eventuali tracce di
umido.
Il tetto del veicolo al di sotto del sistema di condiziona-
mento non deve presentare incavi o fori.
Se necessario, riempire o sigillare il tetto del veicolo

nell'area di installazione con del sigillante per carroz-
zeria.
Preparare il telaio adattatore
Il telaio adattatore viene incollato al tetto del veicolo
con un sigillante rimovibile non indurente (ad esempio
Teroson RB 2759 o Dekaseal 8936).
Montaggio
6
5
