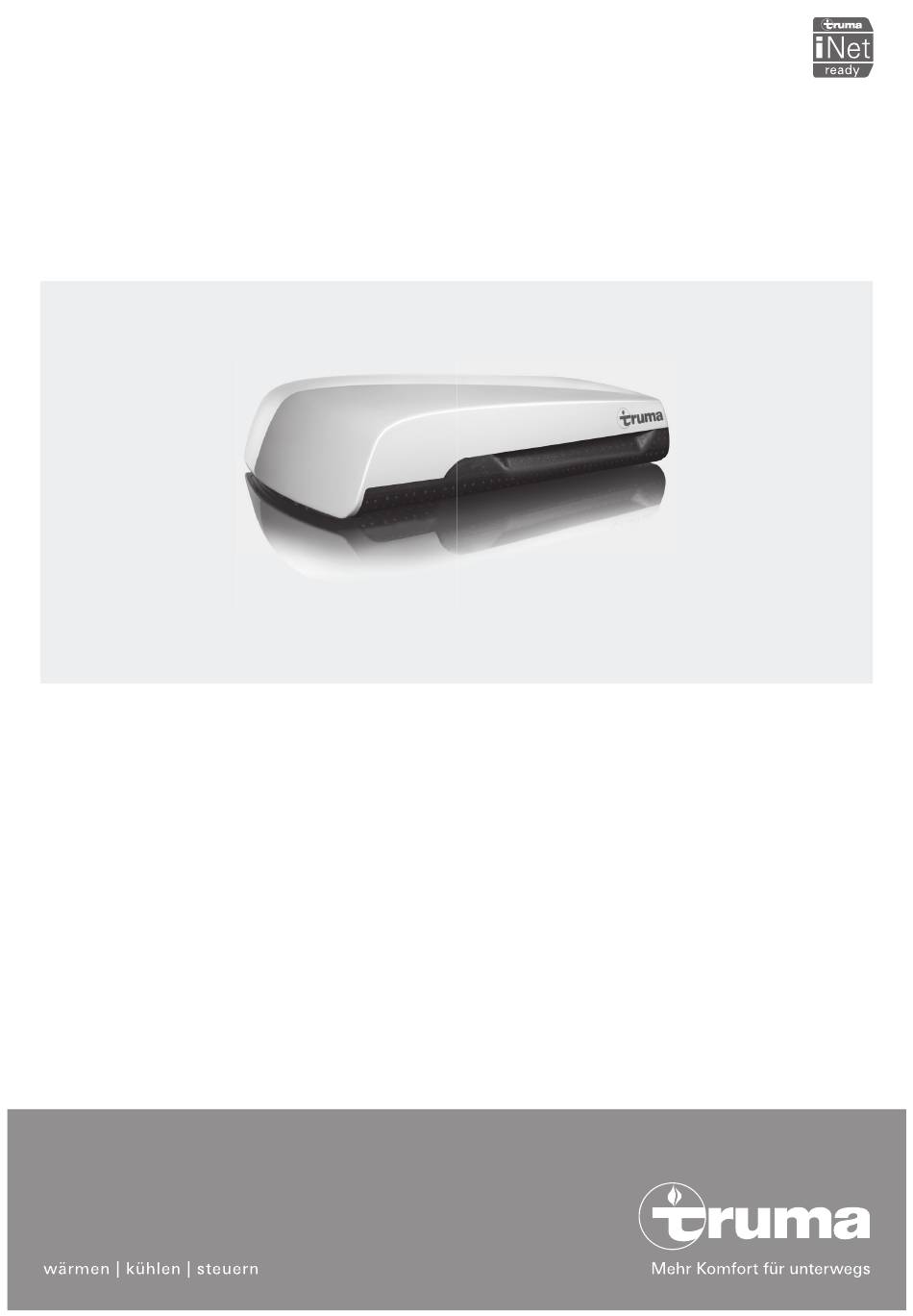

- Seite 1 Aventa comfort Einbauanweisung Seite Inbouwhandleiding Pagina Installation instructions Monteringsanvisning Page Side Instructions de montage Monteringsanvisning Page Sida Istruzioni di montaggio CS, ES, FI, HU, NO, PL, Pagina Page PT, RU, SK, SL...
-
Seite 2: Inhaltsverzeichnis
Technische Daten Platzwahl ................4 Einbau Ausschnitt 400 x 400 ........... 5 Einbau Ausschnitt neu ............5 Ermittelt in Anlehnung an EN 14511 bzw. Truma Vorbereitung Netzkabelanschluss und Bedienteilkabel ..5 Prüfbedingungen. Befestigen des Gerätes ............6 Einsetzen der Dachstärkenadapter ........6 Spannungsversorgung Einsetzen der Filter .............. -
Seite 3: Einbauanweisung
Dieses Gerät wurde für den Einbau in Motorcaravans und darf unter Beachtung der Einbau- und Gebrauchsanweisung Caravans konstruiert und ist für die Nutzung im privaten Be- und der aktuellen anerkannten Regeln der Technik das Truma reich vorgesehen. Produkt einbauen, reparieren und die Funktionsprüfung durchführen. -
Seite 4: Lufteinlässe / Luftauslässe
Platzwahl Der Freiraum um den Luftverteiler muss ein ungehindertes Ausblasen gewährleisten. Der seitliche Abstand muss mindes- tens 40 mm betragen. Der Schwenkbereich von Klappen und Nach dem Einbau des Dachklimasystems muss ein Türen ist zu berücksichtigen. eventuell in der Nähe vorhandener Abgaskamin min- destens 10 cm über das Klimasystem hinausragen. -
Seite 5: Einbau Ausschnitt 400 X 400
Einbau Ausschnitt 400 x 400 Vorbereitung Netzkabelanschluss und Bedienteilkabel Wir empfehlen für die optimale Abdichtung, den als Zu- behör erhältlichen Dichtrahmen (Art.-Nr. 40091-19000) zu verwenden. Durchführung für Netz- und Bedienteilkabel zum Anschluss- punkt z. B. in der Zwischendecke vorsehen. Den Einbau mit Dichtrahmen entnehmen Sie der Einbauan- weisung, die dem Dichtrahmen beiliegt. -
Seite 6: Befestigen Des Gerätes
Einsetzen der Dachstärkenadapter Basisring (1) und je nach Dachstärke die Dachstärkenadapter (2 oder 2+3, im Lieferumfang enthalten) für Dachstärken von 25 bis 50 mm in den Luftverteiler bis zum Anschlag einschie- ben. Bei größeren Dachstärken zusätzliche Dachstärkenadap- ter 10 mm (siehe Zubehör) verwenden. Maximale Dachstärke 110 mm. -
Seite 7: Einsetzen Der Filter
Elektrischer Anschluss 230 V Der elektrische Anschluss 230 V darf nur vom Fach- mann (in Deutschland z. B. nach VDE 0100, Teil 721 oder IEC 60364-7-721) durchgeführt werden. Die hier abge- druckten Hinweise sind keine Aufforderung an Laien, den elektrischen Anschluss herzustellen, sondern dienen dem von Ihnen beauftragten Fachmann als zusätzliche Information! Das zum Anschlusspunkt verlegte Netzkabel anschließen. - Seite 48 In order to avoid delays, please have the unit model and serial number ready (see type plate). Veuillez vous adresser au centre de SAV Truma ou à un de nos partenaires de SAV agréés en cas de dysfonctionnements (voir www.truma.com). Pour un traitement rapide de votre demande, veuillez tenir prêts le type d’appareil et le...
