Truma Aventa compact Einbauanleitung Seite 14

Einbau
3

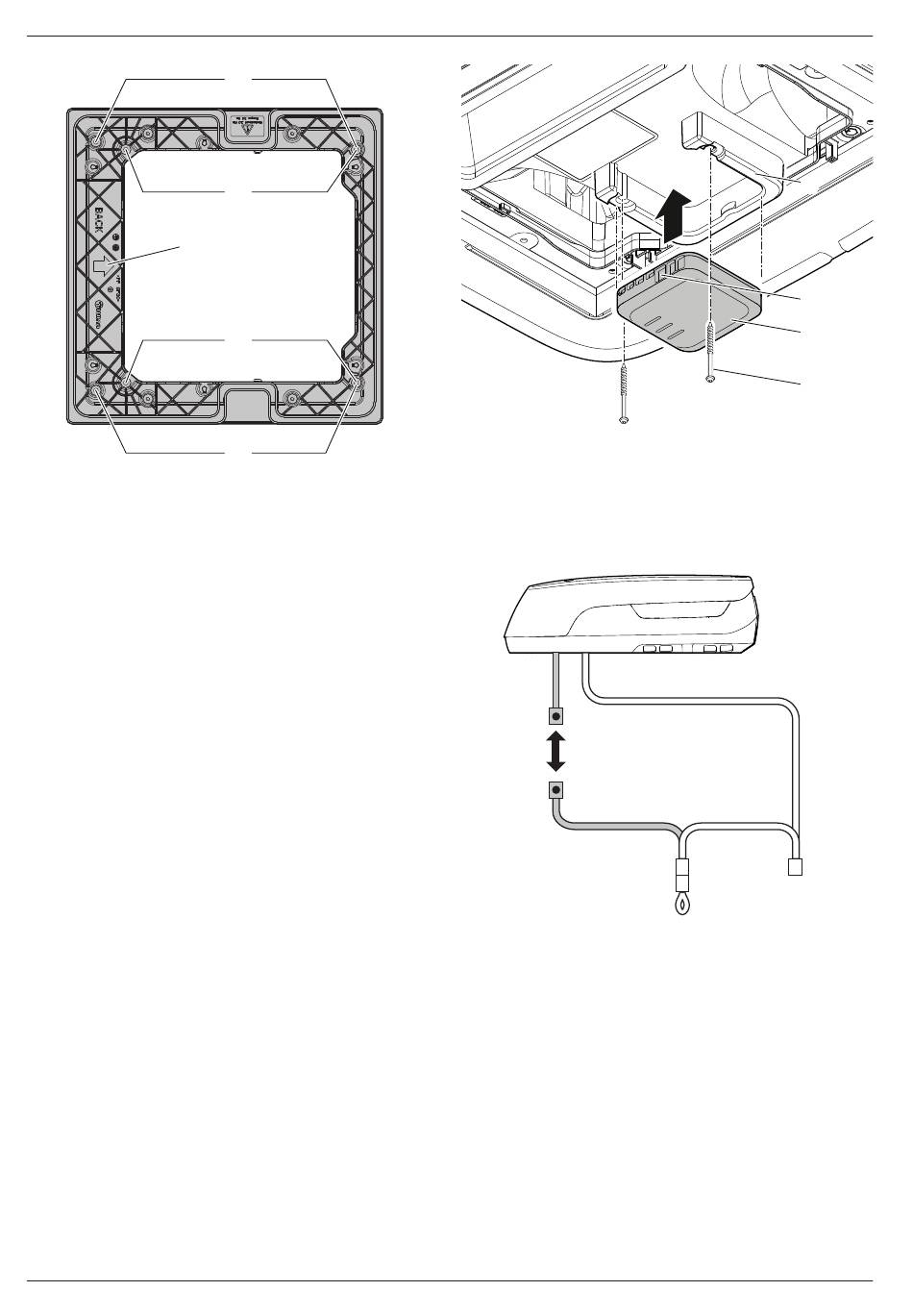

Abb. 16
Bei Dachstärken über 50 mm können die beiliegenden
Schrauben nicht verwendet werden, weil diese zu kurz
sind.
Längere Schrauben sind nicht im Lieferumfang enthal-
ten. Die Schrauben müssen ein M6 Gewinde und eine
Festigkeitsklasse von 8.8 haben.
Die Schraubenlänge berechnet sich:
Länge = Dachstärke + 30 mm
Die Schrauben müssen mit Schraubensicherung niedri-
ger Festigkeit (z.B. Loctite) gesichert werden.
Bei wiederholtem Verwenden der Schrauben (z.B. nach
einer Demontage) die Schrauben mit Schraubensiche-
rung niedriger Festigkeit (z.B. Loctite) versehen oder die
als Ersatzteil erhältlichen Schrauben verwenden.
6.8.1 Elektrischer Anschluss
230 V AC Stromversorgung herstellen.

Siehe: „2.7.4 Netzspannung 230 V AC" auf
Seite 4.
Gegebenenfalls Steuerleitungen verlegen.

6.9 Elektrischer Anschluss Bedienteil
6.9.1 Betrieb mit Truma iNet X Interface AC
(interne Montage)
Truma iNet X Interface AC im Klimasystem befestigen:
Truma iNet X Interface AC (Abb. 17-3) in die Ausspa-

rung auf der Unterseite des Klimasystems eindrü-
cken (Abb. 17-1). Darauf achten, daß die Anschluss-
buchsen sichtbar sind (Abb. 17-2).
Befestigungsschrauben (Abb. 17-4) eindrehen.

14 DE
1
2
2
1
Aventa compact 2.G / Aventa compact plus 2.G
Abb. 17
Steckverbindung am 4-poligen CAN-Kabel vom

Klimasystem (Abb. 18-1) auftrennen. Die Steckver-
bindung ist mit einer blauen Punktmarkierung auf
den Steckern versehen.
CAN CAN
1
Abb. 18
Kabel CAN 0,15 m (Abb. 19-1) (mitgeliefert) mit dem

offenen Ende des CAN-Kabels vom Klimasystem ver-
binden (Stecker mit blauer Punktmarkierung).
Kabel CAN 0,15 m sowie offenes Ende des CAN-

Kabels vom Klimasystem mit den CAN-Buchsen des
Truma iNet X Interface AC verbinden (Abb. 19-2).
Abschlusswiderstand an den unbelegten Stecker

des CAN-Kabels stecken (Abb. 19-3).
1
2
3
4
