Truma Aventa compact Einbauanleitung Seite 17

Aventa compact 2.G / Aventa compact plus 2.G
Die Erstinbetriebnahme muss durch eine
Elektrofachkraft durchgeführt werden.
Fahrzeug an das 230 V AC Netz anschließen.

Elektrische Prüfungen der Installation durchführen

(Schutzleiter PE, Isolation, Sicherungsautomat,
Fehlerschutzschalter usw. überprüfen).
Klimasystem in Betrieb nehmen.

6.11 Kabelführung und Zugentlastung
HINWEIS
Störung während Betrieb durch falsch posi-
tionierte Anschlusskabel
Anschlusskabel darf nicht in Gebläseöffnung

oder Ansaugluftkanal ragen.
Das Netzkabel getrennt von den restlichen

Leitungen verlegen.
Anschlusskabel mit Kabelbinder am Befesti-

gungsrahmen befestigen.
Überschüssige Kabellänge kann im Dachaus-

schnitt hinter die Rippe am Befestigungsrah-
men gesteckt werden.

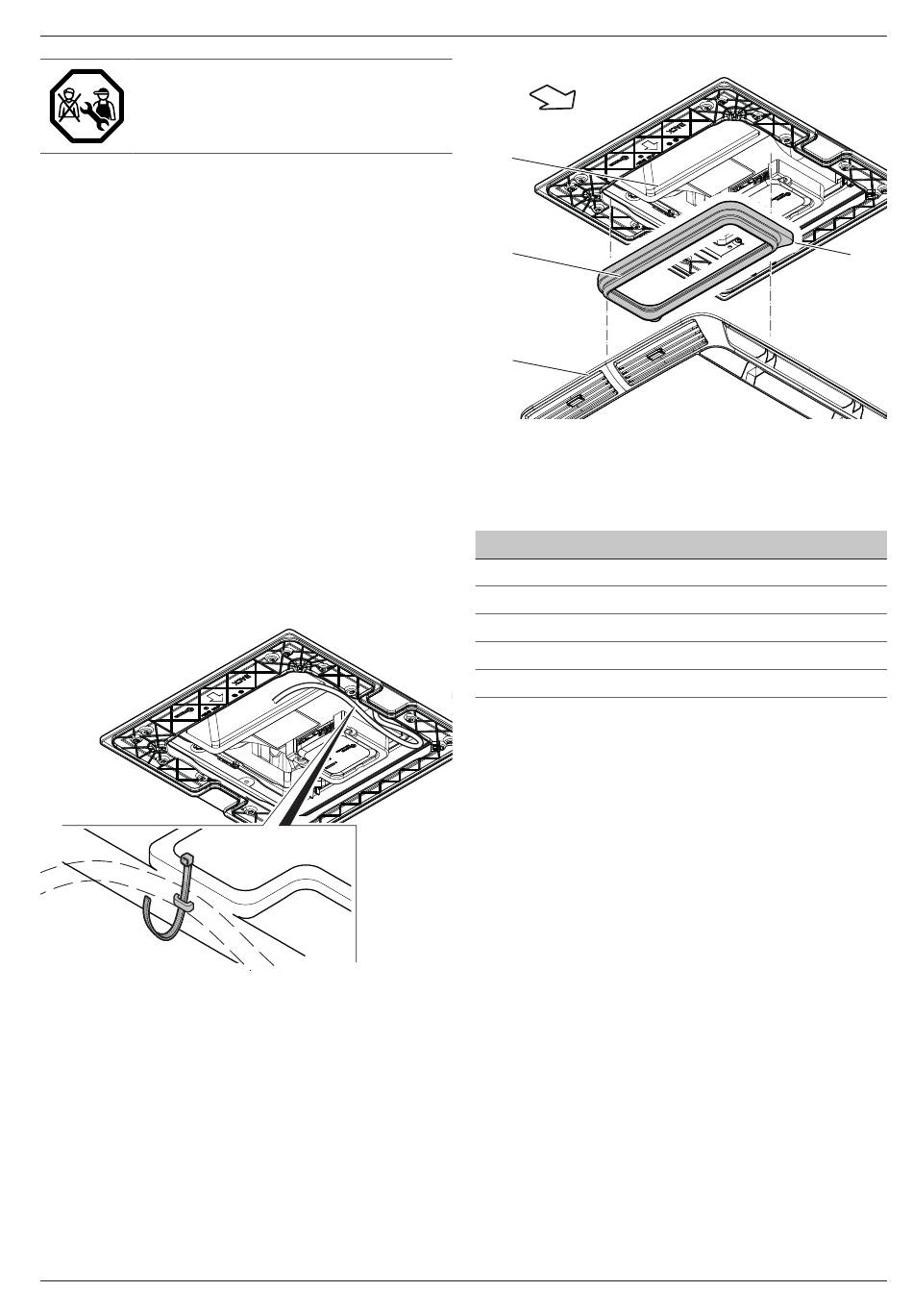

Abb. 22
6.12 Luftverteiler montieren
Dachstärkenadapter einsetzen
Der Dachstärkenadapter 20 mm bildet einen Luftkanal
zwischen der Außeneinheit und dem Luftverteiler.
Nur bei Dachstärken über 50 mm verwenden.
Dachstärkenadapter 20 mm (Abb. 23-2) auf den

Luftkanal des Luftverteilers (Abb. 23-3) aufstecken
und bis zum Anschlag aufschieben. Dabei Richtung
beachten: Nasen (Abb. 23-4) zeigen nach vorne.
40091-01220 ∙ 00 ∙ 10/2024
1
2
3
Abb. 23
Bei Bedarf mehrere Dachstärkenadapter 20 mm auf-

einanderstecken, siehe nachfolgende Tabelle:
Dachstärke (mm)
25 - 50
50 - 60
60 - 80
80 - 100
100 - 110
Erst danach Luftverteiler wie folgend beschrieben

montieren.
Luftverteiler anschrauben

WARNUNG
Personenschäden durch herabfallende Bau-
teile
Luftverteiler können auf Grund mangelhafter Be-
festigung bei Erschütterung herabfallen.
Auf korrekte Verschraubung mit angegebe-

nem Drehmoment achten.
Einbauanleitung befolgen.

Luftverteiler so drehen, dass die Bedientasten in

Fahrtrichtung zeigt (Abb. 24-1).
Anzahl Dachstärkenadapter
0
1
2
3
4
Einbau
4
DE 17
