Truma Aventa compact Einbauanleitung Seite 10

Einbau
Um die spätere Nachrüstung von Bedienteilen zu er-
•
leichtern, können beim Ersteinbau der Klimasystems
Steuerkabel mit verlegt werden. Aktuell nicht ver-
wendete Steuerkabel zu einer geeigneten Anschluss-
stelle im Fahrzeug führen (z.B. im Kleiderschrank)
und dort, z.B. mit Kabelbindern, befestigen.
6.3.4 Einbauschablone

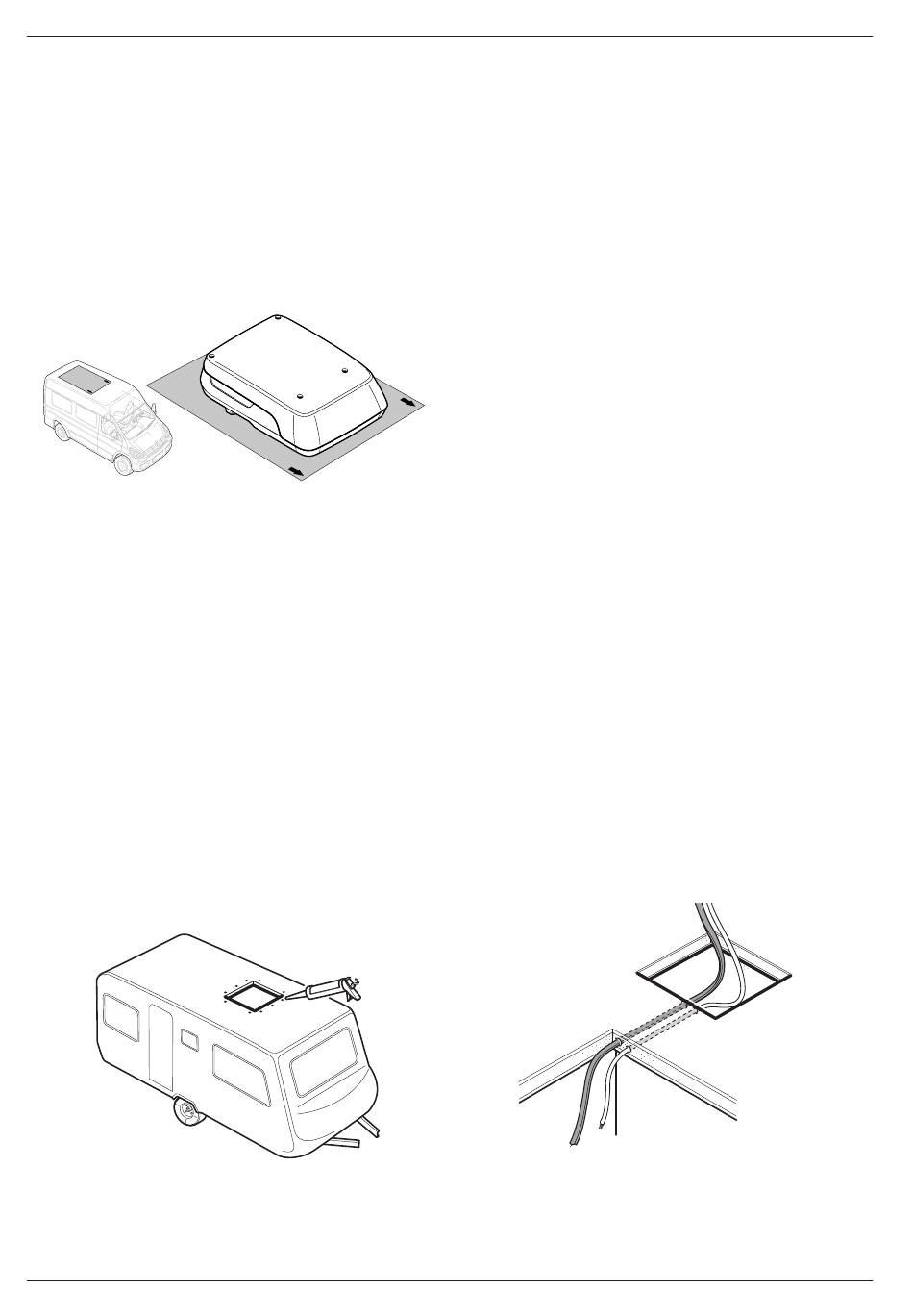

Eine Einbauschablone (Abb. 7) liegt dem Klimasystem
bei. Die Einbauschablone dient der richtigen Platzwahl
auf dem Fahrzeugdach und dem Einhalten der Freiräu-
me um das Gerät.
Abb. 7
6.4 Dachausschnitt
6.4.1 Vorhandenen Dachausschnitt verwenden
Das Fahrzeug hat an einer passenden Stelle im Fahr-
zeugdach eine Dachluke (Fenster). Die Dachluke wird
entfernt und der so entstandene Dachausschnitt kann
für das Klimasystem verwendet werden.
mindestens 356 x 356 mm (14 x 14 in.)
•
maximal 400 x 400 mm (15 ¾ x 15 ¾ in.)
•
Vorhandene Dachluke ausbauen.

Gegebenenfalls den Dachausschnitt vergrößern.

Dichtungsreste und Unebenheiten entfernen.

Schraubenlöcher mit Karosseriedichtmittel ausfüllen

(Abb. 8).
Abb. 8
10 DE
Aventa compact 2.G / Aventa compact plus 2.G
6.4.2 Neuen Dachausschnitt herstellen
Das Fahrzeug hat an einer passenden Stelle im Fahr-
zeugdach noch keinen Dachausschnitt. Dieser muss
neu hergestellt werden.
mindestens 356 x 356 mm (14 x 14 in.)
•
maximal 400 x 400 mm (15 ¾ x 15 ¾ in.) (bevorzugt)
•
Die genaue Lage und Abmessung des Dachausschnitts
ist abhängig von der Dachkonstruktion sowie der Lage
der Dachspanten und Kabel.
HINWEIS
Störungen durch beschädigte Kabeln
Im Dach laufende Kabel können durch Aus-
schneiden des Dachs beschädigt werden.
Im Bereich des geplanten Dachausschnitts

das Dach auf Kabel überprüfen.
Nach der Montage Fehlerstrom- und Kurz-

schlussprüfung durchführen.
Maße des Dachausschnitts laut technischer Zeich-

nung auf das Fahrzeugdach übertragen
- oder die Einbauschablone am Einbauort auf das
Fahrzeugdach auflegen. Einbauschablone mit Klebe-
band fixieren. Mit einem spitzen Werkzeug (Anreis-
nadel, Körner) an den Eckpunkten des Dachaus-
schnitts durch die Schablone auf das Fahrzeugdach
durchstechen und markieren.
 Inneneinrichtungen (Möbel, Fußboden) mit Papier
oder Decken gegen Späne und Verschmutzung ab-
decken.
Ausschnitt mit geeignetem Werkzeug (Bohrmaschi-

ne, Stichsäge usw.) herstellen.
6.5 Führung der Anschlusskabel zum
Klimasystem
Durchführung für Netz- und Bedienteilkabel zum An-

schlusspunkt z.B. in der Zwischendecke vorsehen.
Dabei scharfe Kanten und Scheuerstellen vermeiden,
Leerrohr oder Kabelschutzschlauch verwenden.
Abb. 9
40091-01220 ∙ 00 ∙ 10/2024
