Aventa compact 2.G / Aventa compact plus 2.G
Se il sistema di condizionamento è stato capovolto
•
sul cofano o spostato dalla posizione di montaggio
orizzontale, prima di accenderlo è necessario atten-
dere 2 ore dopo che il sistema di condizionamento è
stato riportato nella posizione corretta.
Questo è il tempo necessario, affinché l'olio nel cir-
cuito frigorifero si stabilizzi e sia possibile un funzio-
namento senza problemi.
Verificare che lo spazio sul tetto e sul soffitto del

veicolo sia sufficiente per installare il sistema di
condizionamento. A tale scopo è possibile utilizzare
la dima di montaggio (vedere «6.3.4 Dima di mon-
taggio»).
Verificare i requisiti e la fattibilità:

capacità di carico dal tetto
•
distanze da sovrastrutture / spazi liberi
•
posa dei cavi di comando e collegamento elettrico
•
tubi o montanti nell'area scelta per il foro del tetto.
•
6.3.1 Dimensioni
Vedere «Dati tecnici» nelle istruzioni per l'uso o sulla
dima di montaggio (allegata).

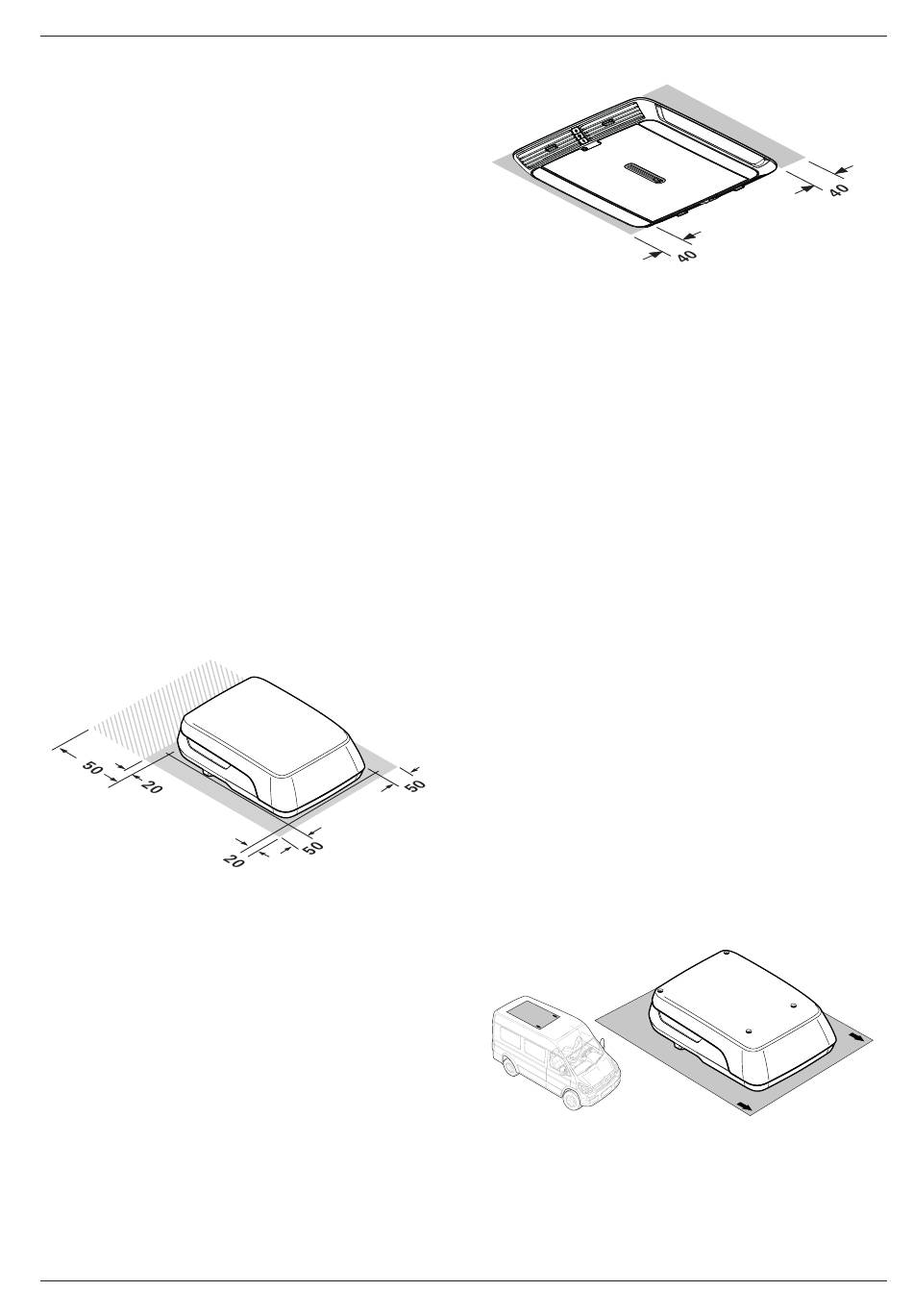

6.3.2 Spazio libero
Attorno all'unità esterna deve essere lasciato dello
spazio libero: 20 mm davanti e 50 mm di lato. Lo spazio
libero dietro deve essere di almeno 20 mm, meglio
ancora 50 mm.
Figura 5
Lo spazio libero attorno al distributore d'aria deve
garantire l'uscita dell'aria senza ostruzioni. La distanza
di lato deve essere di almeno 40 mm. Tenere conto
dell'area di apertura di sportelli e porte.
NOTA
I condotti dell'aria per le prese d'aria non devo-
no essere ostruiti.
I requisiti di spazio devono essere rigorosa-

mente rispettati.
40091-01220 ∙ 00 ∙ 10/2024
Figura 6
6.3.3 Pianificazione della posa dei cavi
Durante l'installazione del sistema di condizionamento
occorre tenere conto della posa dei cavi (cavo di rete,
cavo CAN bus).
L'utilizzo di un'unità di comando esterna (Truma iNet
•
X Panel, Truma iNet X Pro Panel, unità di comando
del produttore del veicolo), richiede la posa di un
cavo CAN bus.
Nota: I collegamenti a spina sono uguali su entrambi
i lati del cavo. Se necessario, applicare la resistenza
di terminazione.
Se si utilizza l'Interfaccia Truma iNet X AC ( opzionale)
•
e il telecomando Aventa 2.G, non è necessario un
cavo aggiuntivo per l'unità di comando del sistema
di condizionamento.
Per facilitare l'installazione a posteriori delle unità di
•
comando, i cavi di comando possono essere posati
già al momento della prima installazione del sistema
di condizionamento. Far passare i cavi di comando
per il momento inutilizzati in un punto adeguato del
veicolo (ad esempio nell'armadio dei vestiti) e fissarli
lì, ad esempio con delle fascette, in attesa del suc-
cessivo collegamento.
6.3.4 Dima di montaggio
Il sistema di condizionamento è corredato da una dima
di montaggio (Figura 7). La dima di montaggio è utile
per scegliere la posizione corretta sul tetto del veicolo,
mantenendo lo spazio libero necessario intorno all'ap-
parecchio.
Figura 7
Montaggio
