Montage
1
2
3

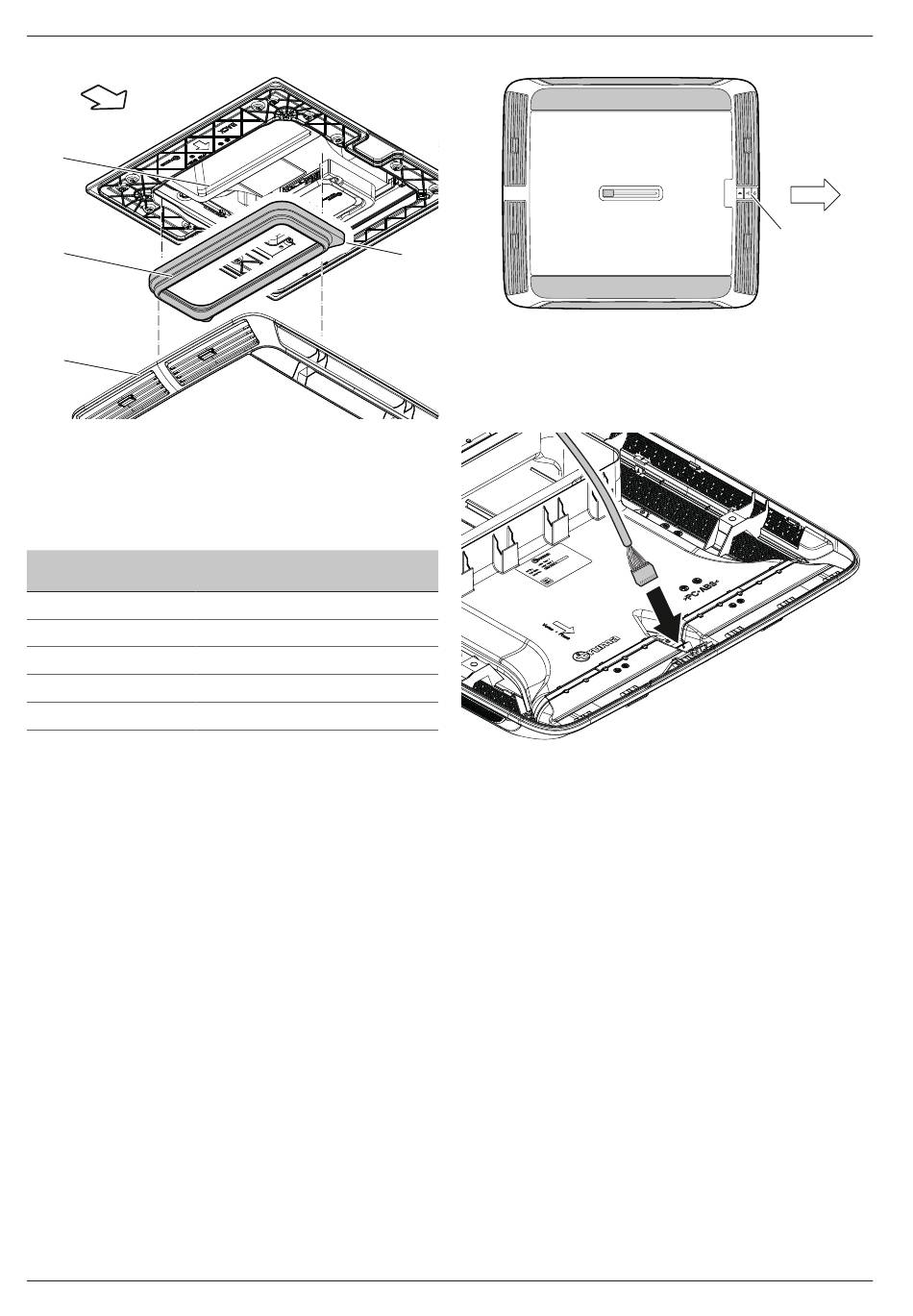

Fig. 23
Si nécessaire, emboîter plusieurs adaptateurs

d'épaisseur de toit 20 mm les uns sur les autres,
voir le tableau ci-dessous :
Épaisseur du toit
(mm)
25 - 50
50 - 60
60 - 80
80 - 100
100 - 110
Ce n'est qu'ensuite qu'il faut monter le distributeur

d'air comme décrit ci-dessous.
Visser le distributeur d'air

AVERTISSEMENT
Dommages corporels dus à la chute de
composants
Les distributeurs d'air peuvent tomber en cas de
choc en raison d'une fixation insuffisante.
Veiller à un vissage correct avec le couple

indiqué.
Suivre les instructions de montage.

Tourner le distributeur d'air de manière à orienter les

touches de commande orientées dans le sens de la
marche (Fig. 24-1).
56 FR
Nombre d'adaptateurs
d'épaisseur de toit
0
1
2
3
4
4
Fig. 24
Brancher le câble connecteur du distributeur

d'air (Fig. 25-2).
Fig. 25
Enfoncer le distributeur d'air sur le canal d'air de

l'unité extérieure (Fig. 26-1) et le faire glisser perpen-
diculairement au plafond.
Visser le distributeur d'air avec 4 vis (Fig. 26-3)

( fournies) sur le cadre de montage (Fig. 26). Serrer
les vis avec un couple de serrage de 2 Nm.
