Truma Aventa compact Einbauanleitung Seite 13

Aventa compact 2.G / Aventa compact plus 2.G
HINWEIS
Wasserschaden durch unzureichende Ab-
dichtung
Durch ungenau positionierten Adapterrahmen
wird die Dichtung zum Klimasystem nur unzu-
reichend angepresst.
Adapterrahmen korrekt an vorderen Anschlä-

gen ausrichten.
Klimasystem aufsetzen
Nachdem der Adapterrahmen aufgesetzt wurde, kann
direkt im Anschluss das Klimasystem montiert werden.
Das Dichtmittel braucht vorher nicht auszuhärten.
Am Adapterrahmen sind vier Positionierhilfen an-
gebracht. Zwei vorne (Abb. 12-5) und zwei hinten
(Abb. 12-6). Hier wird das Klimasystem aufgesetzt und
dadurch richtig positioniert.
HINWEIS
Wasserschaden durch falsch positioniertes
Klimasystem
Falsch positioniertes Klimasystem kann zu Un-
dichtigkeiten und eintretendem Wasser führen.
Klimasystem genau auf dem Adapterrahmen

in die Positionierhilfen setzen.
Klimanalage auf das Fahrzeugdach heben.

Siehe: „6.11 Kabelführung und Zugentlastung" auf
Seite 17.
Klimanlage auf dem Adapterrahmen positionieren

und absetzen.
6.8 Montagerahmen anschrauben
Das Klimasystem wird auf dem Fahrzeugdach mit
4 Schrauben mit Schraubensicherung und einem Mon-
tagerahmen befestigt.

WARNUNG
Personenschäden durch herabfallendes
Klimasystem während der Fahrt
Wird das Klimasystem nicht richtig montiert, be-
steht die Möglichkeit, dass diese sich vom Dach
löst und andere Verkehrsteilnehmer gefährdet.
Vor Einbau Tragfähigkeit und Dachlast des

Fahrzeugs prüfen.
Klimasystem nach Angaben in der Einbauan-

leitung montieren.
Festen Sitz der Anlage auf dem Fahrzeug-

dach nach dem Einbau kontrollieren.
Gegebenenfalls das Klimasystem von unten durch

den Dachausschnitt leicht anheben und durch Ver-
schieben genau über dem Ausschnitt positionieren.
Dabei darf sich die Dichtung nicht verschieben oder
sich vom Gehäuse lösen.
Auf dem Montagerahmen ist ein Pfeil eingeprägt

(Abb. 16-4). Montagerahmen so anhalten, dass der
Pfeil in Fahrtrichtung zeigen.
40091-01220 ∙ 00 ∙ 10/2024
Montagerahmen am Klimasystem mit 4 Schrauben

(beiliegend) anschrauben.
Schrauben mit einem Drehmoment von 2 Nm fest-

ziehen.
1
2
3

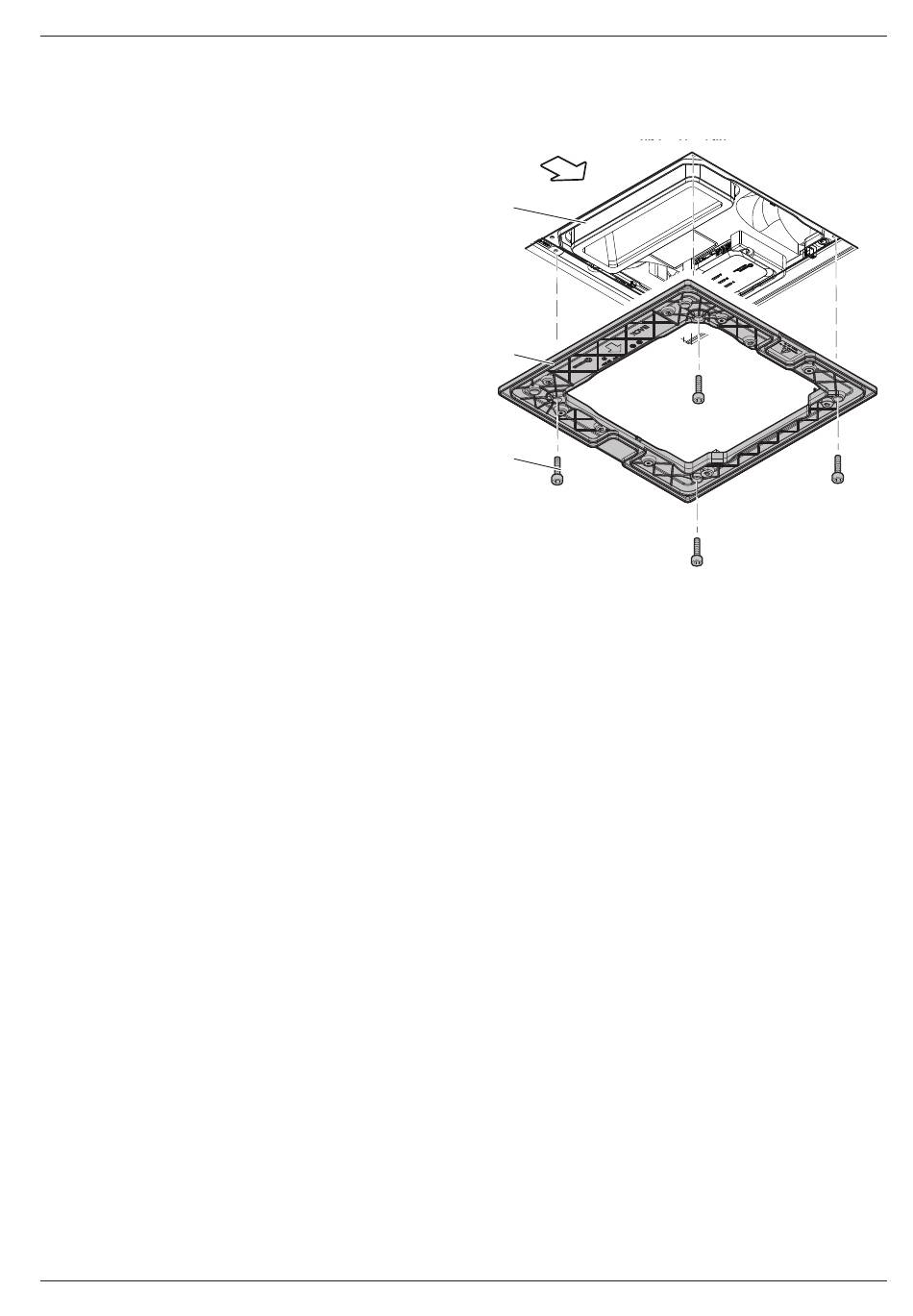

Abb. 15
HINWEIS
Mangelhafte Abdichtung der Verbindung
Klimasystem - Fahrzeugdach bei Verwen-
dung der falschen Schraubenlöcher am
Montagerahmen
Nach Möglichkeit zum Verschrauben des

Montagerahmens immer die äußeren
Schraublöcher (Abb. 16-1) verwenden.
Die inneren Schraublöcher (Abb. 16-2)

nur dann verwenden, wenn die äußeren
Schraublöcher (Abb. 16-1) vom Dachaus-
schnitt verdeckt sind.
Einbau
DE 13
