Schaltpläne - Rotex HPSU 6-8H Installations- Und Wartungsanleitung

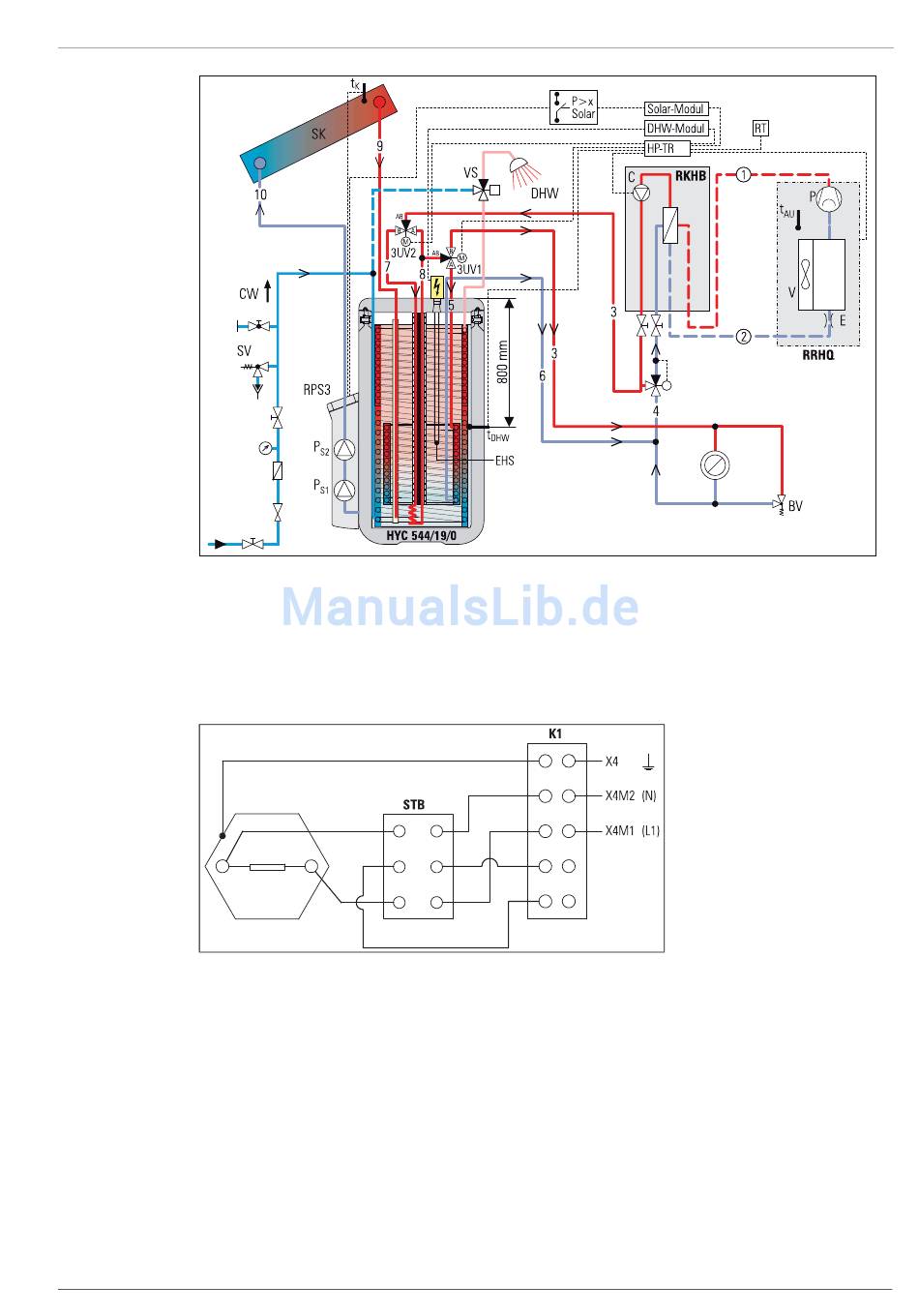

Bild 10-17 Standard-Anschluss HPSU an HybridCube 544/19/0 mit Solaris-Unterstützung
10.4 Schaltpläne
10.4.1 Booster-Heater (EHS)
Bild 10-18 Elektroschaltplan Booster-Heater (EHS)
FA ROTEX HeatPumpSolarUnit - Teil 2 - 10/2009
(dargestellt an HPSU..X mit Raumheiz- und Kühlfunktion), Legende siehe Bild 3-4, Seite 24
10 x Technische Daten
Tmax=55°C
AB
A
M
B
RLB
