7.2.1 Outdoor-Modul (RRHQ)

• Anlage im Raumheizbetrieb betreiben.
– Funktionskontrolle und Geräuschentwicklung des Kältemittelverdichters und der Lüfter prüfen.
• Anlage stromlos schalten.
• Seitliche Abdeckung abbauen (siehe Kapitel 4.4.4 „Anschluss Outdoor-Modul (RRHQ)").

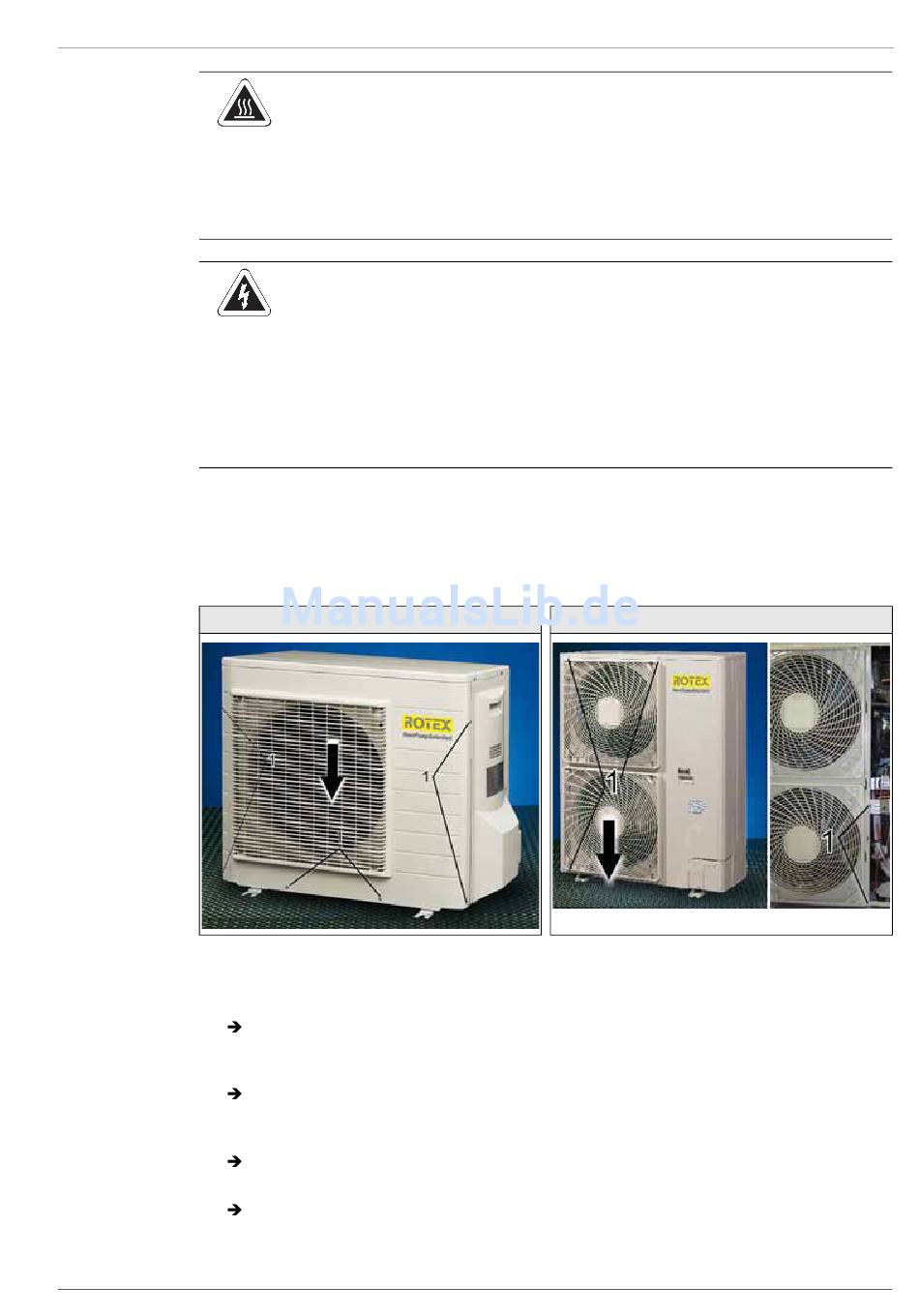

Bild 7-1
• Schrauben (1) herausdrehen und vordere Abdeckung nach unten abnehmen (Bild 7-1, Bild 7-2).
• Innenraum des Outdoor-Moduls (RRHQ) auf Verschmutzung durch Insektenbefall prüfen.
• Sichtprüfung von mechanischen, hydraulischen und elektrischen Bauteilen auf Verschleiß und auf gelöste Teile im Innenraum
des Outdoor-Moduls (RRHQ).
• Sichtprüfung von Abdeckungen, Verkleidungen und Befestigungselementen auf Verschleiß und auf gelöste Teile am Outdoor-
Modul (RRHQ).
• Leckkontrolle an Leitungen und Bauteilen des Kältemittelsystems.
FA ROTEX HeatPumpSolarUnit - Teil 2 - 10/2009
WARNUNG!
Bei Betrieb der ROTEX HeatPumpSolarUnit entstehen Warmwassertemperaturen >60 °C. Es besteht
Verbrennungsgefahr bei Berührung von Bauteilen während des Betriebs. Durch austretendes Wasser bei
Wartungs- und Instandsetzungsarbeiten kann es bei Hautkontakt zu Verbrühungen kommen.
• Vor den Wartungs- und Inspektionsarbeiten ROTEX HeatPumpSolarUnit ausreichend lange abkühlen
lassen.
• Schutzhandschuhe tragen.
WARNUNG!
Strom führende Teile können bei Berührung zu einem Stromschlag führen und lebensgefährliche Verletzungen
und Verbrennungen verursachen.
• Vor Arbeiten an Strom führenden Teilen, diese von der Stromversorgung trennen (Sicherung, Haupt-
schalter ausschalten) und gegen unbeabsichtigtes Wiedereinschalten sichern.
• Herstellung des elektrischen Anschlusses und Arbeiten an elektrischen Bauteilen nur durch elektrotech-
nisch qualifiziertes Fachpersonal unter Beachtung der gültigen Normen und Richtlinien sowie der
Vorgaben des Energieversorgungsunternehmens.
• Geräteabdeckungen und Wartungsblenden nach Beendigung der Arbeiten sofort wieder anbauen.
Outdoor-Modul (RRHQ) 6-8 kW
Demontage vordere Abdeckung RRHQ 6-8 kW
Innenraum ggf. reinigen durch Aussaugen.
Schadhafte Teile austauschen oder instand setzen.
Schadhafte Teile austauschen.
Schadhafte Teile austauschen oder instand setzen.
7 x Inspektion und Wartung
Outdoor-Modul (RRHQ) 11-16 kW
Bild 7-2 Demontage vordere Abdeckung RRHQ 11-16 kW
