Bedienung

6 Bedienung
6.1

Anzeige- und Bedienelemente

6.1.1 Regelung Indoor-Modul (RKHB)

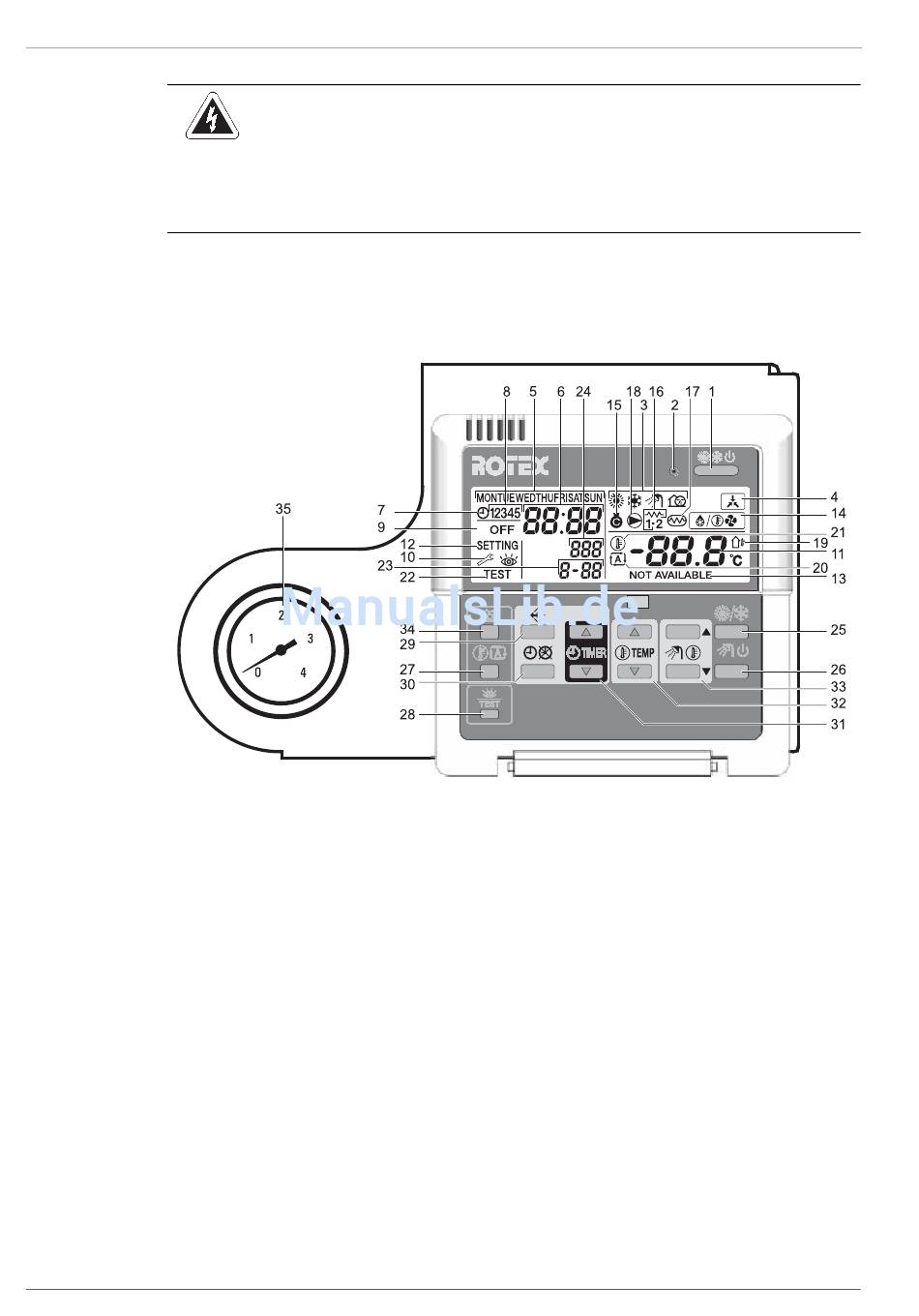

Bild 6-1
1 Taste "Ein / Aus"
2 Betriebsanzeige LED
3 Anzeige Betriebsart "Raumheizung",
"Raumkühlung
"Warmwasserheizung",
"Geräuscharmer Betrieb"
4 Anzeige Regelung durch
Raumthermostat
5 Anzeige Wochentag
6 Anzeige Uhrzeit
7 Anzeige Programmuhr eingeschaltet
8 Anzeige aktuelles Schaltzeitprogramm
9 Anzeige Programmuhr ausgeschaltet
10 Anzeige Servicetechniker erforderlich
11 Anzeige eingestellte Temperatur
12 Anzeige Parametereinstellung aktiv
13 Anzeige "Funktion nicht verfügbar"
72
GEFAHR!
Durch Kontakt von Wasser mit elektrischen Bauteilen kann es zu einem Stromschlag, sowie zu lebensge-
fährlichen Verletzungen und Verbrennungen kommen.
• Das Display und die Tasten der Regelung vor Einwirkung von Nässe schützen.
• Zum Reinigen des Displays ein trockenes Baumwolltuch verwenden. Das Verwenden von aggressiven
Reinigungsmitteln und anderen Flüssigkeiten kann zu Geräteschäden oder Stromschlag führen.
Bedienelemente an der Benutzerschnittstelle des Indoor-Moduls (RKHB)
14
15
1)
", 16
17
18
19
20
21
22
23
24
25
Anzeige Betriebsart "Inbetriebnahme",
"Abtaubetrieb"
Anzeige Kältemittelverdichter aktiv
Anzeige Backup-Heater (BH)
eingeschaltet
Anzeige Booster-Heater (EHS)
eingeschaltet
Anzeige Umwälzpumpe aktiv
Anzeige Außentemperaturanzeige aktiv
Anzeige Wetterabhängige
Sollwertregulierung aktiv
Anzeige Wasseraustrittstemperatur am
Indoor-Modul, Außentemperatur bzw.
Temperatur des Warmwasserspeichers
Anzeige Probelauf aktiv
Anzeige Parametercode
Anzeige Fehlercode
Taste Betriebsart "Raumheizung",
1)2)
"Raumkühlung"
FA ROTEX HeatPumpSolarUnit - Teil 2 - 10/2009
26 Taste Betriebsart
"Warmwasserheizung"
27 Taste Wetterabhängige
Sollwertregulierung
28 Taste Parametermodus, Testlauf
29 Taste Programmierung
30 Taste Programmuhr
31 Tasten Zeiteinstellung
32 Tasten Temperatureinstellung
33 Tasten Einstellung
Warmwassertemperatur
34 Taste Geräuscharmer Betrieb
35 Manometer Wasserdruck
1)
Die Funkion Raumkühlung ist nur für Anlagen
des Typs "HPSU..X" verfügbar.
2)
Bei angeschlossenem Raumthermostat, bzw.
Funk-Raumthermostat ist die Taste inaktiv.
