10.2 Diagramme

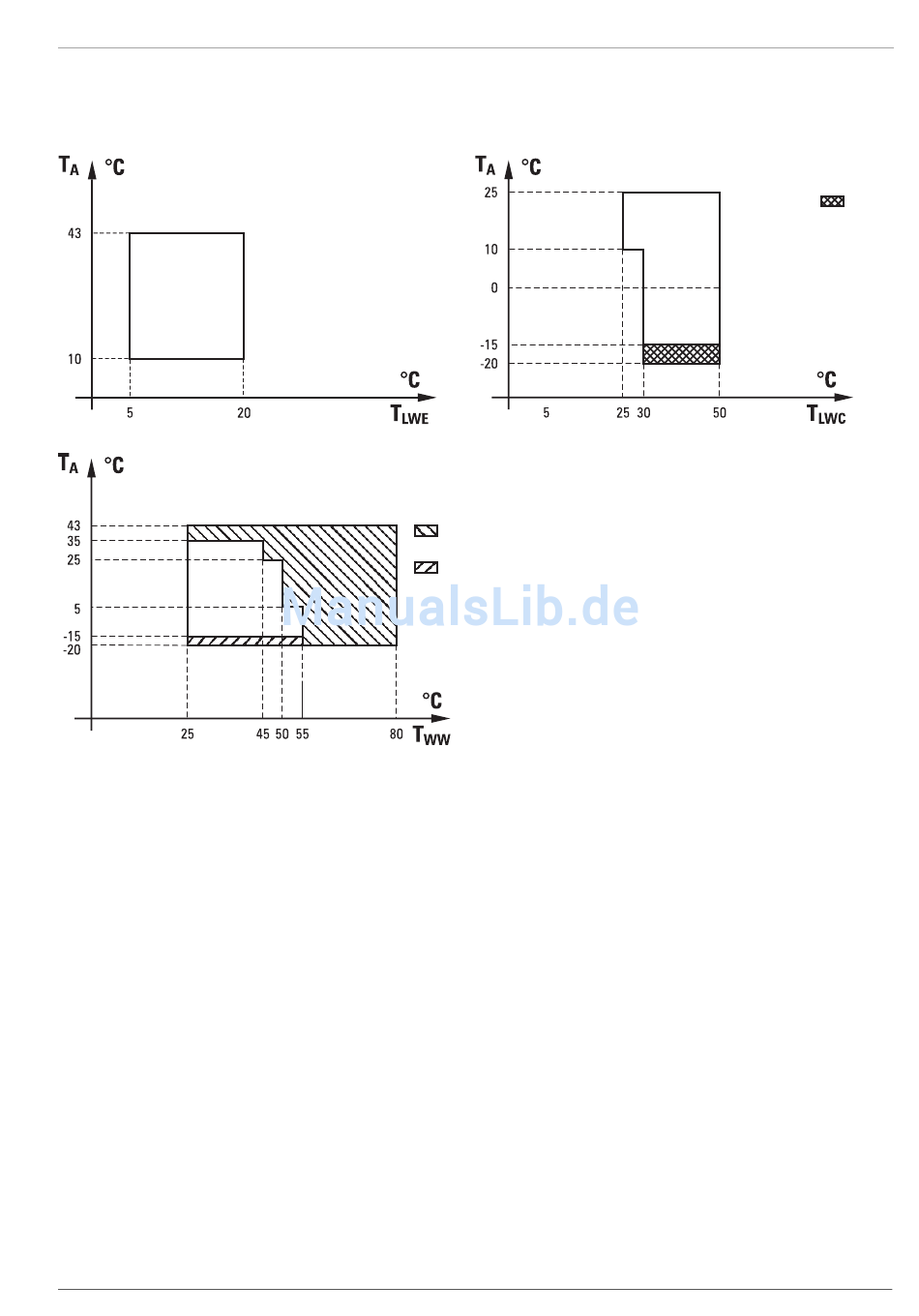

10.2.1 Kennlinien zu Betriebsarten bei 6-8 kW Anlagen

Bild 10-1 Betriebsart Raumkühlung
Bild 10-3 Betriebsart Warmwasserheizung
FA ROTEX HeatPumpSolarUnit - Teil 2 - 10/2009
Bild 10-2 Betriebsart Raumheizung
T Außentemperatur
A
A
A
T Temperatur Austrittswasser am Verdampfer
LWE
T Temperatur Austrittswasser am Kondensator
LWC
B
B
T Warmwassertemperatur
WW
Bereich ohne Schraffur
Betrieb nur mit Wärmepumpe
Bereich A
Betrieb nur mit Booster-Heater (EHS)
Bereich B
Betrieb mit Booster-Heater (EHS) und Backup-Heater (BH)
Bereich C
Betrieb nur mit Backup-Heater (BH)
10 x Technische Daten
C
