Rotex HPSU 6-8H Installations- Und Wartungsanleitung Seite 12

6 x Bedienung

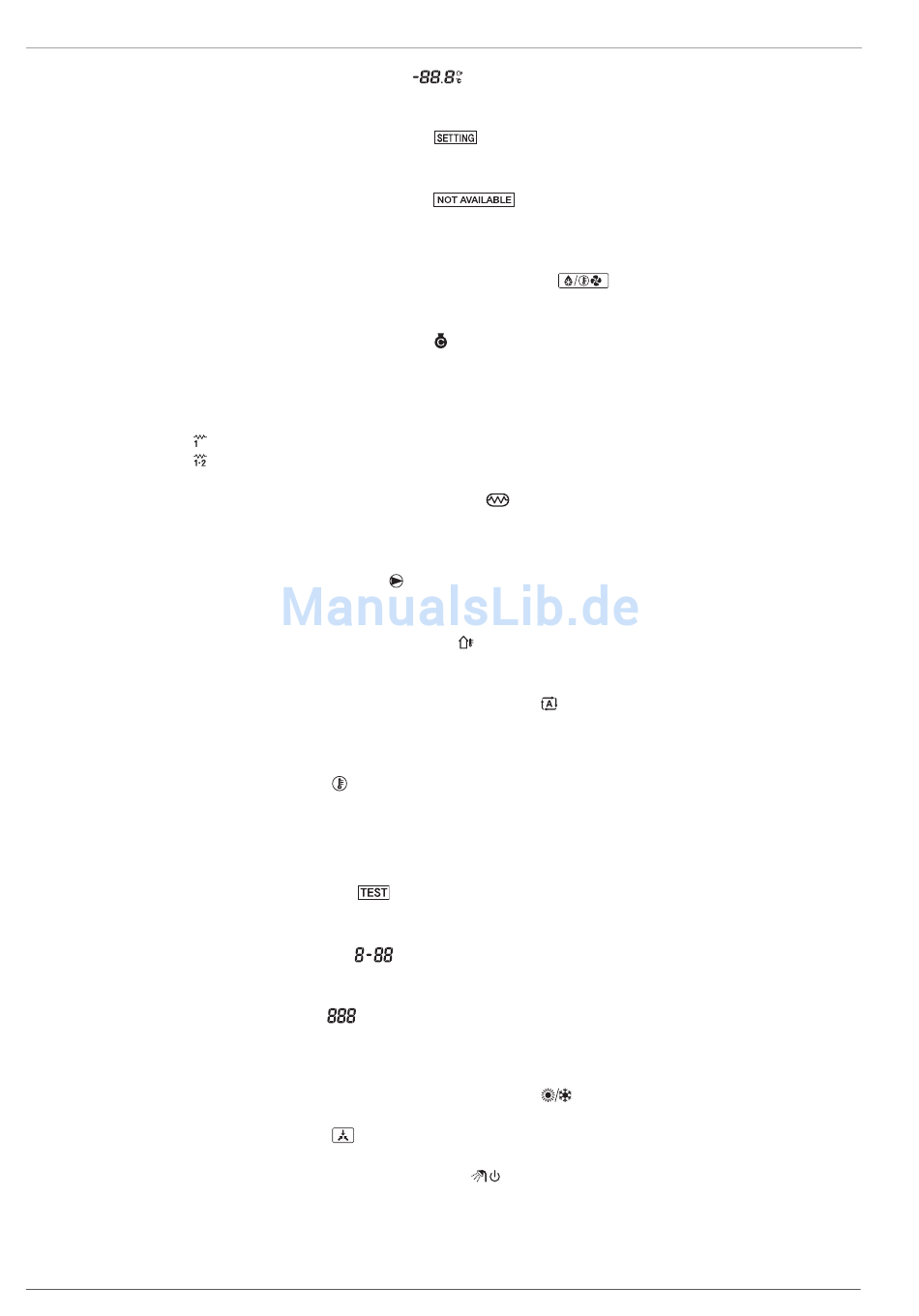

11 - Anzeige eingestellte Temperatur
Die Anzeige zeigt die aktuell eingestellte Temperatur der Anlage an.
12 - Anzeige Parametereinstellung aktiv
Die Anzeige zeigt an, dass sich der Benutzer in der Parametereinstellung befindet.
13 - Anzeige "Funktion nicht verfügbar"
Dieses Bildsymbol wird immer dann angezeigt, wenn eine nicht installierte Option angesprochen wird oder eine Funktion nicht
verfügbar ist.
14 - Anzeige Betriebsart "Inbetriebnahme", "Abtaubetrieb"
Dieses Bildsymbol zeigt an, dass die Betriebsart Abtauung oder Inbetriebnahme aktiv ist.
15 - Anzeige Kältemittelverdichter aktiv
Dieses Bildsymbol zeigt an, dass der Kältemittelverdichter im Outdoor-Modul aktiv ist.
16 - Anzeige Backup-Heater (BH) eingeschaltet
Der Backup-Heater (BH) stellt zusätzliche Heizleistung bei niedriger Außentemperatur (hohe Heizlast) bereit.
–
–
17 - Anzeige Booster-Heater (EHS) eingeschaltet
Dieses Bildsymbol zeigt an, dass die Unterstützung bei der Warmwassererwärmung im HybridCube durch den Booster-Heater
(EHS) aktiv ist.
18 - Anzeige Umwälzpumpe aktiv
Dieses Bildsymbol zeigt an, dass die Umwälzpumpe aktiv ist.
19 - Anzeige Außentemperaturanzeige aktiv
Wenn dieses Bildsymbol blinkt, wird die Außentemperatur in der Temperaturanzeige (11) angezeigt.
20 - Anzeige wetterabhängige Sollwertregulierung aktiv
Dieses Bildsymbol zeigt an, dass die Regelung, basierend auf der Außentemperatur, den Temperatursollwert automatisch
einstellt.
21 - Anzeige Temperatur
Dieses Bildsymbol erscheint, wenn die Wasseraustrittstemperatur des Indoor-Moduls (RKHB), die Außentemperatur oder die
Warmwassertemperatur im HybridCube angezeigt wird.
Das Bildsymbol wird auch angezeigt, wenn der Temperatursollwert im Programmiermodus eingestellt wird.
22 - Anzeige Probelauf aktiv
Dieses Bildsymbol zeigt an, dass die Einheit im Testlauf ist (siehe Kapitel 6.2.4).
23 - Anzeige Parametercode
Diese Anzeige stellt den Code aus der Parametereinstellung dar (siehe Kapitel 6.4).
24 - Anzeige Fehlercode
Dieser Code bezieht sich auf die Fehlercodeliste im Kapitel 8 „Fehler und Störungen" und dient nur zu Wartungszwecken und zur
Störungsbehebung.
25 - Taste Betriebsart "Raumheizung", "Raumkühlung
Diese Taste ermöglicht das manuelle Umschalten zwischen Kühl- und Heizbetrieb. Bei angeschlossenem Raumthermostat ist
Taste inaktiv und das Symbol
26 - Taste Betriebsart "Warmwasserheizung"
Diese Taste aktiviert oder deaktiviert die Warmwasserheizung. In dieser Betriebsart wird auch der Booster-Heater (EHS) im
HybridCube zu- bzw. abgeschaltet.
74
: Backup-Heater (BH) Stufe 1 ist zugeschaltet.
: Backup-Heater (BH) Stufe 2 ist zugeschaltet.
wird angezeigt.
1)
"
FA ROTEX HeatPumpSolarUnit - Teil 2 - 10/2009
