Installation
E
D
A
B
C
7,5
4

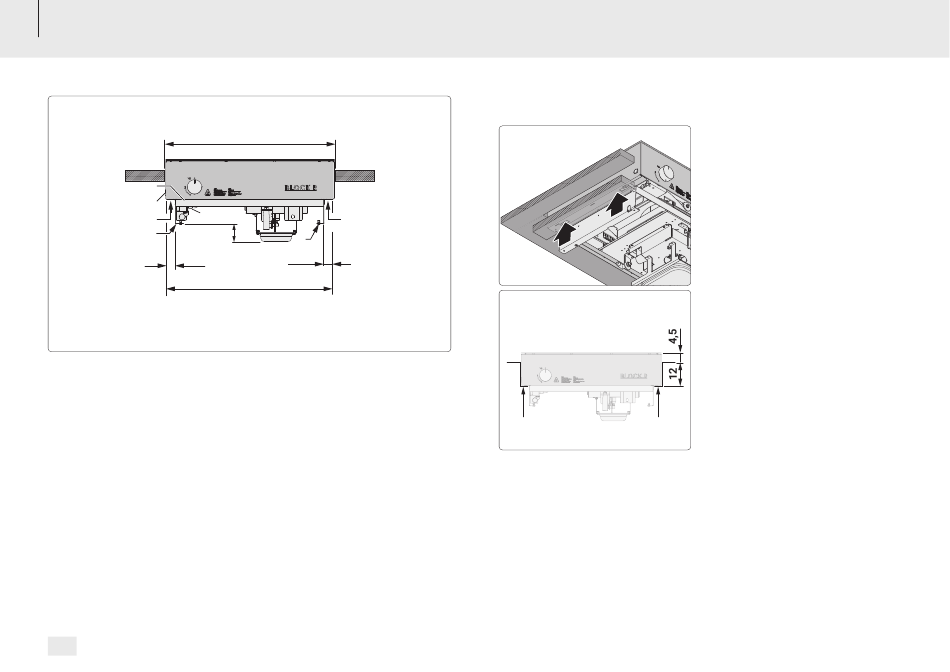

Dimensions en cm.
La dimension x dépend de la variante de montage.
 Montage sans équerre de montage = 70,8 cm
 Montage avec équerre de montage = 71,2 cm
A Raccord de gaz
B Surface d'appui sur le cadre de l'appareil (Variante 1 / Variante 3)
C Surface d'appui sur l'équerre de l'appareil (Variante 2)
D Bouton d'allumage
E Ouverture pour bouton d'allumage alternative
Lorsque l'appareil ne peut pas être monté de manière à ce que le bouton
d'allumage soit accessible sur le côté, celui-ci peut également être placé dans
le support de l'ouverture pour bouton d'allumage alternative.
Manuel d'utilisation | Block R | FR
96
x
B
C
4
70
Variantes de montage
A A
Variante 1
Appui du cadre de l'appareil sur une
structure porteuse adaptée.
Les trous libres sur le bâti de
l'appareil doivent être utilisés pour la
fixation sur la construction porteuse.
A Surface d'appui sur le bâti de
l'appareil
