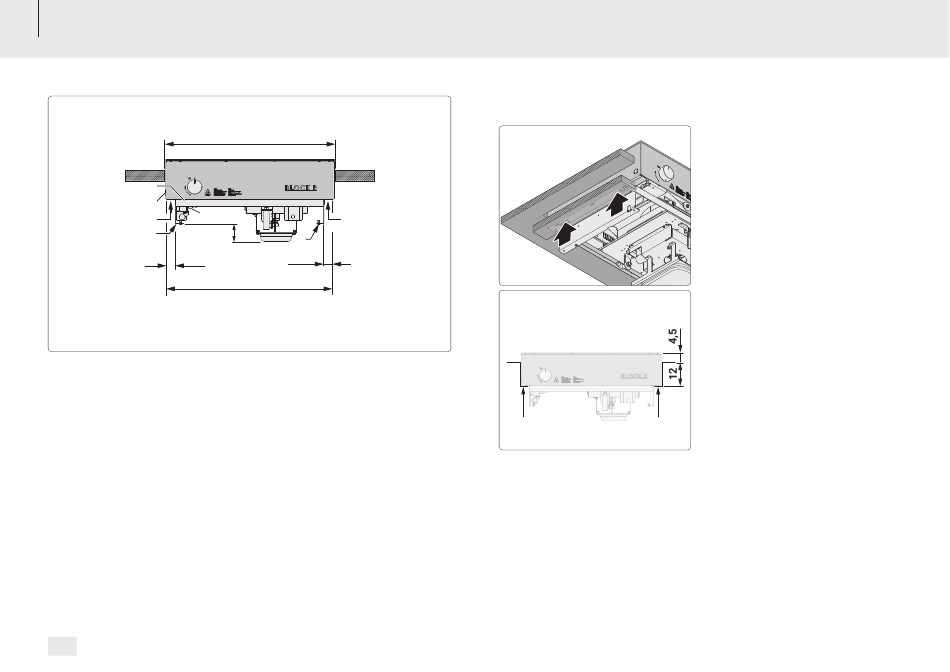

Colocación
E
D
A
B
C
7,5
4
Medidas en cm.
La medida x depende de la variante de montaje.
 Instalación sin ángulo de montaje = 70,8 cm
 Instalación con ángulo de montaje = 71,2 cm
A Conexión de gas
B Superficie de contacto del portaherramientas (Variante 1 / Variante 3)
C Superficie de contacto del ángulo del aparato (Variante 2)
D Botón de encendido
E Apertura alternativa del botón de encendido
Si no es posible instalar el aparato de forma que el botón de encendido sea
accesible desde el lateral, también se puede instalar en la subestructura en la
abertura alternativa del botón de encendido.
Instrucciones de uso | Block R | ES
216
x
B
C
4
70
Variantes de montaje
A A
Variante 1
Soporte del portaherramientas sobre
una subestructura adecuada.
Utilice los orificios libres del
bastidor del aparato para fijarlo a la
subestructura.
A Superficie de apoyo en el bastidor del
aparato
