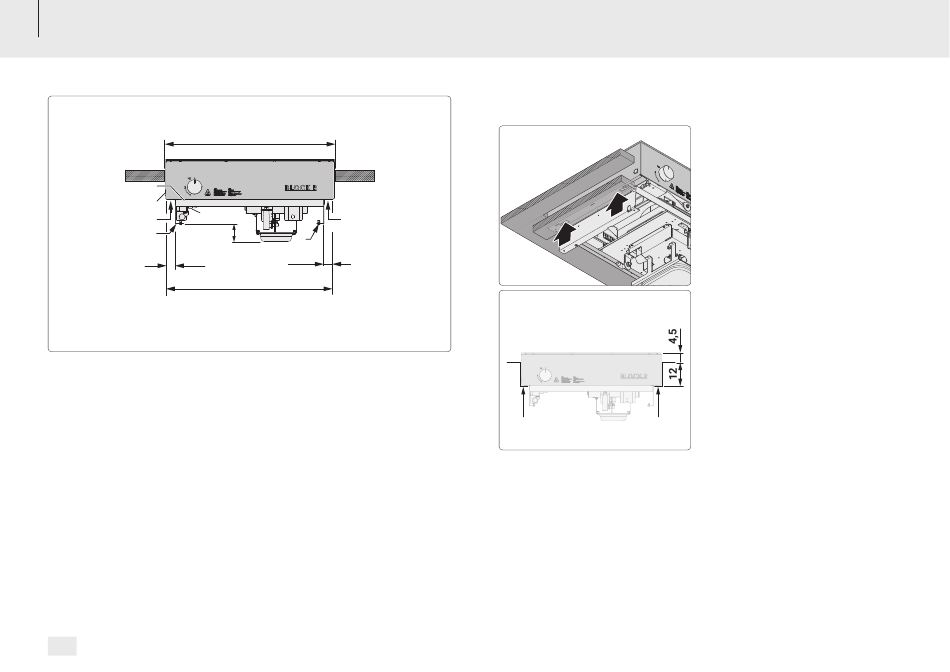

Opstelling
E
D
A
B
C
7,5
4
Maatgegevens in cm.
De maat x is afhankelijk van de montagevariant.
 Montage zonder inbouwhoek = 70,8 cm
 Montage met inbouwhoek = 71,2 cm
A Gasaansluiting
B Steunvlak op apparaatframe (Variant 1 / Variant 3)
C Steunvlak op apparaathoek (Variant 2)
D Ontstekingsknop
E Alternatieve ontstekingsknopopening
Als het niet mogelijk is om het apparaat zo in te bouwen dat de ontstekingsknop
van de zijkant toegankelijk is, kan deze ook in de onderbouw in de alternatieve
ontstekingsknopopening worden aangebracht.
Gebruikshandleiding | Block R | NL
136
x
B
C
4
70
Montagevarianten
A A
Variant 1
Ondersteuning van het apparaatframe
op een geschikte onderconstructie.
Voor bevestiging aan de
onderconstructie de vrije gaten op
het apparaatframe gebruiken.
A Steunvlak op apparaatframe
