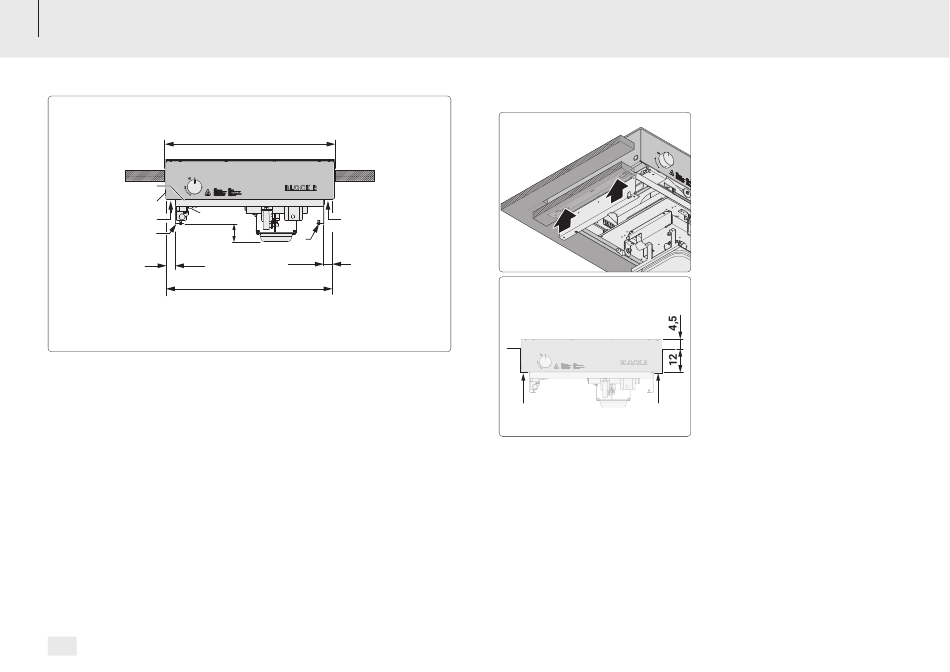

Installazione
E
D
A
B
C
7,5
4
Dimensioni in cm.
La dimensione x dipende dalla variante di montaggio.
 Montaggio senza angolo di installazione = 70,8 cm
 Montaggio con angolo di installazione = 71,2 cm
A Attacco del gas
B Superficie di appoggio sul telaio dell'apparecchio (Variante 1 / Variante 3)
C Superficie di appoggio sull'angolo dell'apparecchio (Variante 2)
D Pulsante di accensione
E Apertura alternativa del tasto di accensione
Se non è possibile installare l'apparecchio in modo che il pulsante di
accensione sia accessibile dal lato, è possibile installarlo anche nel
basamento nell'apertura alternativa del pulsante di accensione.
Manuale di istruzioni | Block R | IT
176
x
B
C
4
70
Varianti di montaggio
A A
Variante 1
Appoggio del telaio dell'apparecchio su
una sottostruttura adeguata.
Utilizzare i fori liberi sul telaio
dell'apparecchio per fissarlo al
basamento.
A Superficie di appoggio sul telaio
dell'apparecchio
