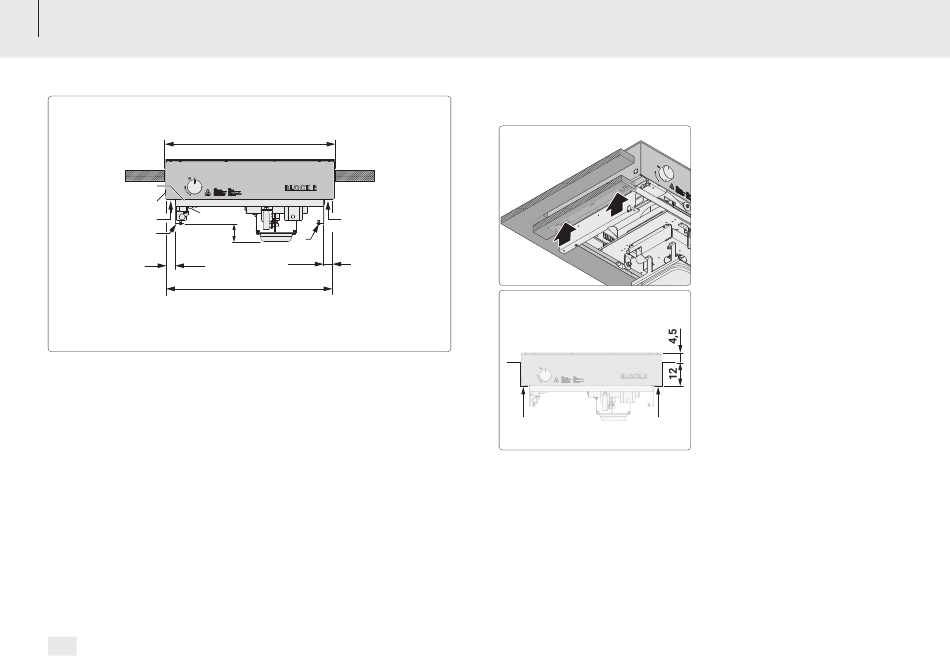

Aufstellung
E
D
A
B
C
7,5
4
Maßangaben in cm.
Das Maß x ist abhängig von der Montagevariante.
 Montage ohne Einbauwinkel = 70,8 cm
 Montage mit Einbauwinkel = 71,2 cm
A Gasanschluss
B Auflagefläche am Geräterahmen (Variante 1 / Variante 3)
C Auflagefläche am Gerätewinkel (Variante 2)
D Zündtaster
E Alternative Zündtasteröffnung
Wenn es nicht möglich ist, das Gerät so einzubauen, dass der Zündtaster
seitlich zugänglich ist, kann dieser auch im Unterbau in der alternativen
Zündtasteröffnung angebracht werden.
Gebrauchsanleitung | Block R | DE
16
x
B
C
4
70
Montagevarianten
A A
Variante 1
Auflage des Geräterahmens auf eine
passende Unterkonstruktion.
Zur Fixierung an der
Unterkonstruktion die freien Löcher
am Geräterahmen benutzen.
A Auflagefläche am Geräterahmen
