 Um ein Vertauschen der Anschlüsse zu vermeiden, sind die Hydraulik-
schläuche, bei denen die beiden Schlauchenden nicht gleichzeitig sicht-
bar sind, entsprechend gekennzeichnet. Die zugehörige Anschlussstelle
hat die gleiche Kennzeichnung wie der Hydraulikschlauch. Die Kenn-
zeichnung an den Hydraulikschläuchen und Anschlussstellen darf nicht
entfernt oder unlesbar gemacht werden. Kurze Hydraulikschläuche, bei
denen beide Schlauchenden gleichzeitig sichtbar sind, sind von einer
entsprechenden Kennzeichnung ausgenommen.

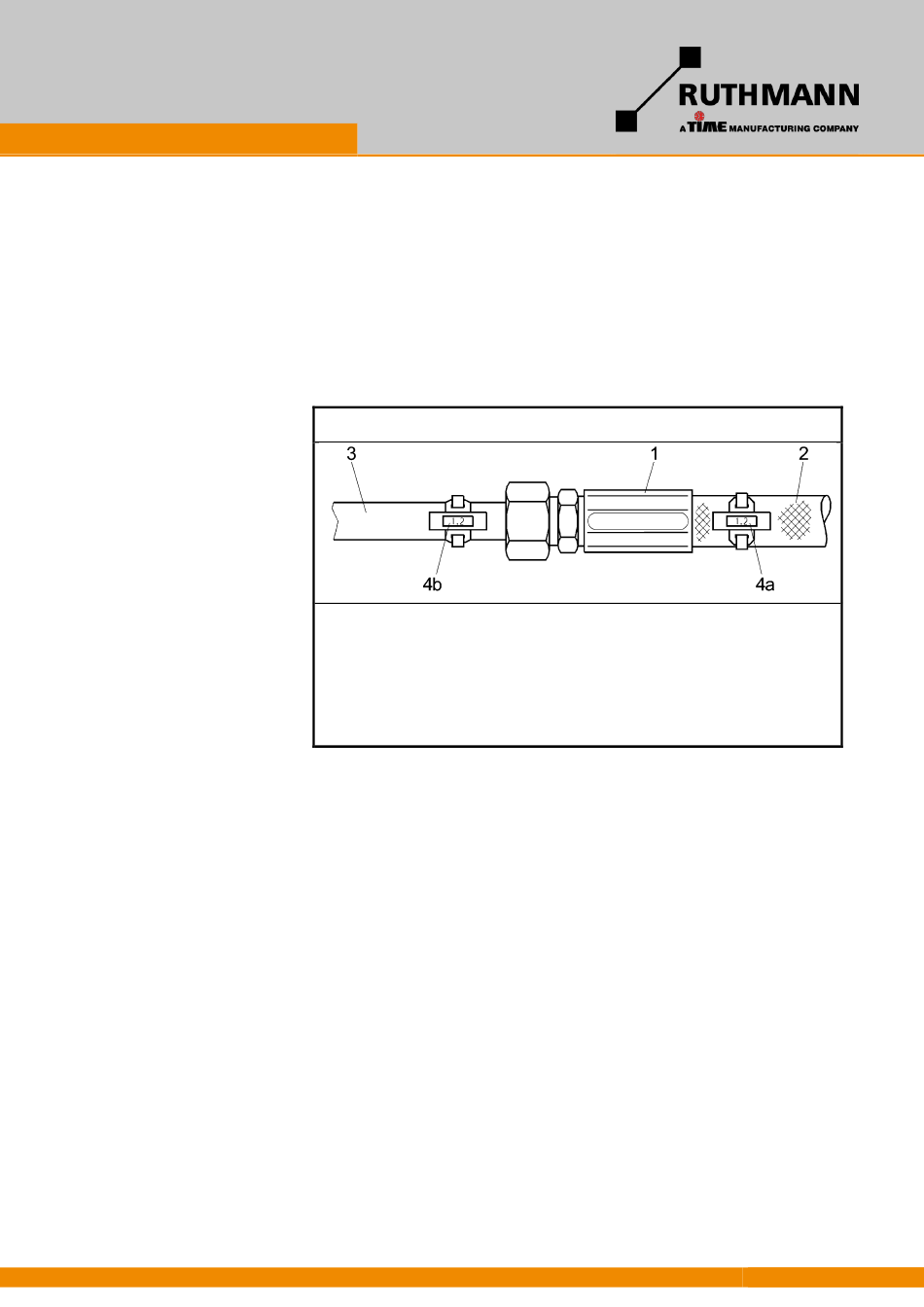

Kennzeichnung des Anschlusses
1. Armatur
2. Schlauch
3. Leitung (Beispiel)
4a. Kennzeichen (z. B. „1.2") der Hydraulik-Schlauchleitung
4b. Kennzeichen (z. B. „1.2") der Anschlussstelle (z. B. Leitung,
Schottverschraubung, Hydraulikblock)
®
