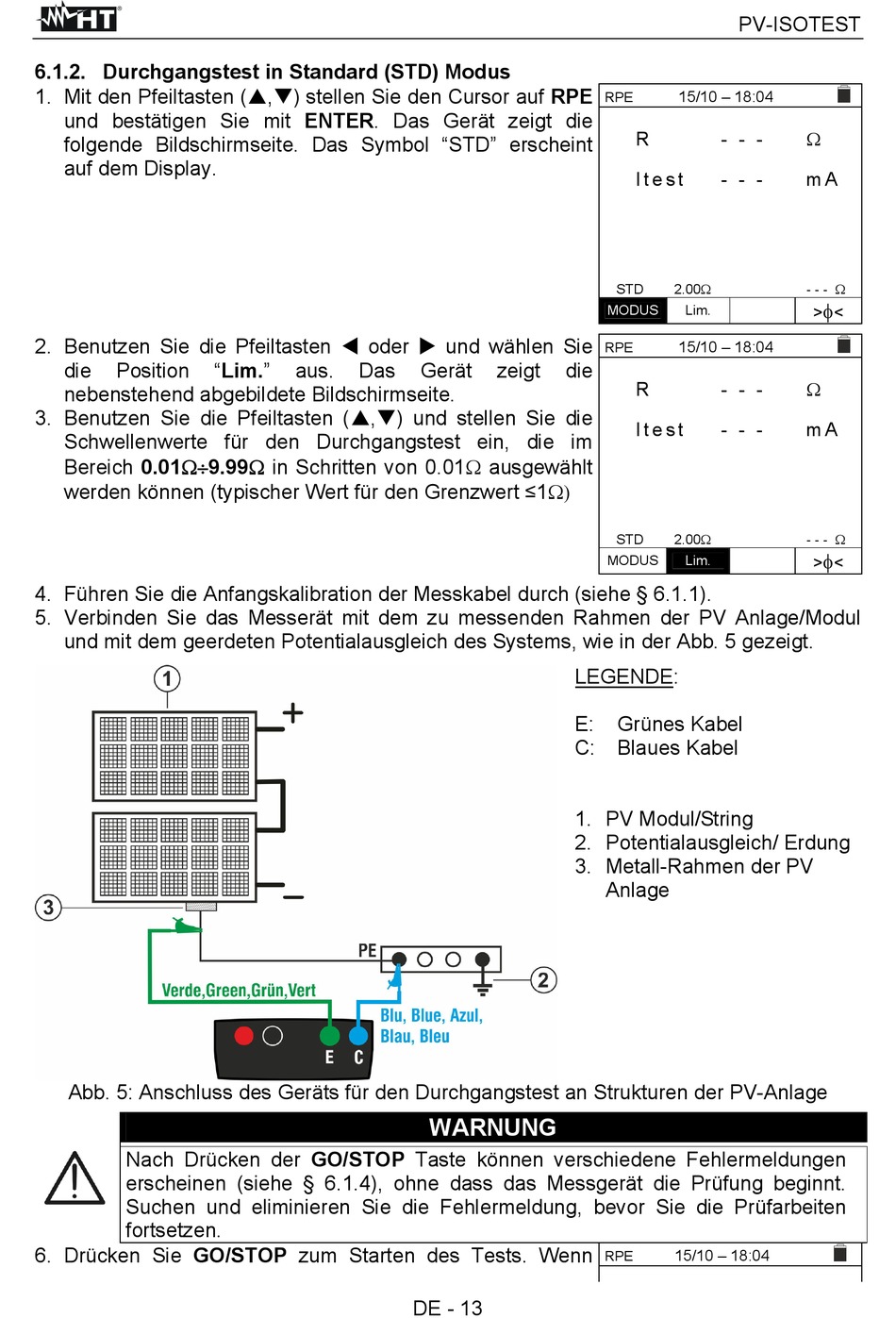

6.1.2. Durchgangstest in Standard (STD) Modus

1. Mit den Pfeiltasten (,) stellen Sie den Cursor auf RPE
und bestätigen Sie mit ENTER. Das Gerät zeigt die
folgende Bildschirmseite. Das Symbol "STD" erscheint
auf dem Display.
2. Benutzen Sie die Pfeiltasten  oder  und wählen Sie
die Position
nebenstehend abgebildete Bildschirmseite.
3. Benutzen Sie die Pfeiltasten (,) und stellen Sie die
Schwellenwerte für den Durchgangstest ein, die im
Bereich 0.019.99 in Schritten von 0.01 ausgewählt
werden können (typischer Wert für den Grenzwert ≤1
4. Führen Sie die Anfangskalibration der Messkabel durch (siehe § 6.1.1).
5. Verbinden Sie das Messerät mit dem zu messenden Rahmen der PV Anlage/Modul
und mit dem geerdeten Potentialausgleich des Systems, wie in der Abb. 5 gezeigt.
Abb. 5: Anschluss des Geräts für den Durchgangstest an Strukturen der PV-Anlage
Nach Drücken der GO/STOP Taste können verschiedene Fehlermeldungen
erscheinen (siehe § 6.1.4), ohne dass das Messgerät die Prüfung beginnt.
Suchen und eliminieren Sie die Fehlermeldung, bevor Sie die Prüfarbeiten
fortsetzen.
6. Drücken Sie GO/STOP zum Starten des Tests. Wenn
"Lim." aus. Das Gerät zeigt die
LEGENDE:
E:
C:
1. PV Modul/String
2. Potentialausgleich/ Erdung
3. Metall-Rahmen der PV
