• Als een beschermkap wordt aanbevolen, voorkom dan dat de
borstel in contact komt met de beschermkap. De diameter van
plaat- en potborstels kan toenemen door druk en centrifugale
krachten.
Extra veiligheidsinstructies
• Controleer
bij gereedschappen
schroefdraad of de lengte van de schroefdraad van de slijpschijf
overeenkomt met de lengte van de schroefdraad van de as.
• Het werkstuk moet worden vastgezet. Het werkstuk in een klem
of bankschroef klemmen is veiliger dan het in je hand houden.
• Raak de snij- en slijpschijven niet aan voordat ze zijn afgekoeld.
• Als u een snelflens gebruikt, zorg er dan voor dat de binnenflens
op de spindel voorzien is van een rubberen O-ring en dat deze
ring niet beschadigd is. Zorg er ook voor dat de oppervlakken
van de buitenflens en de binnenflens schoon zijn.
• Gebruik
de snelkoppelflens
doorslijpschijven. Gebruik alleen onbeschadigde en goed
werkende flenzen.
• In het geval van een tijdelijke stroomstoring of nadat de stekker
uit het stopcontact is getrokken met de schakelaar in de stand
"aan", moet de schakelaar worden ontgrendeld en in de stand
"uit" worden gezet voordat u het apparaat opnieuw opstart.
ATTENTIE: Het apparaat is bedoeld voor gebruik binnenshuis.
Ondanks het inherent
veiligheidsmaatregelen en extra beschermende maatregelen, bestaat
er altijd een risico op restletsel tijdens het gebruik.

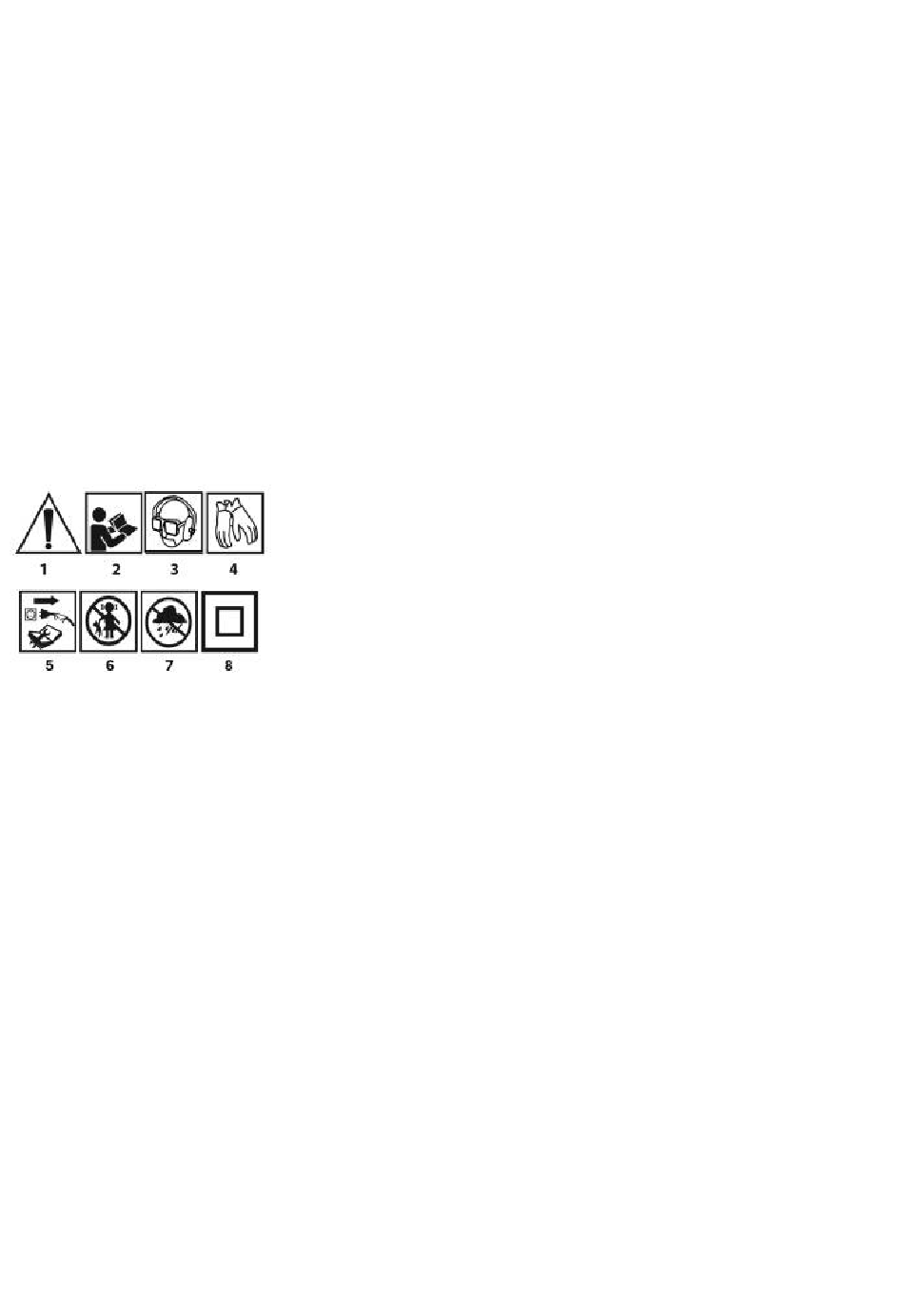

Uitleg van de gebruikte pictogrammen.
1. Voorzichtig Neem speciale voorzorgsmaatregelen
2.Lees de gebruiksaanwijzing, neem de waarschuwingen en
veiligheidsvoorschriften in acht!
3.Gebruik persoonlijke beschermingsmiddelen (veiligheidsbril,
gehoorbescherming, stofmasker)
4.Draag beschermende handschoenen
5.Koppel het netsnoer los voor onderhoud of reparatie.
6.Houd kinderen uit de buurt van het gereedschap
7.Beschermen tegen regen
8. Secundaire beschermingsklasse
CONSTRUCTIE EN TOEPASSING
De haakse slijper is een geïsoleerd handgereedschap van klasse II.
De machine wordt aangedreven
commutatormotor, waarvan de snelheid wordt gereduceerd via een
haakse tandwieloverbrenging. Het kan gebruikt worden voor zowel
slijpen als doorslijpen. Dit type elektrisch gereedschap wordt veel
gebruikt voor het verwijderen van alle soorten bramen van het
oppervlak van metalen onderdelen, oppervlaktebehandeling van
lasnaden, snijden door dunwandige pijpen en kleine metalen
onderdelen, enz. Met de juiste accessoires kan de haakse slijper niet
alleen worden gebruikt voor snijden en slijpen, maar ook voor het
reinigen van bijvoorbeeld roest, verflagen, enz. Toepassingsgebieden
omvatten een breed
constructiewerkzaamheden, niet alleen metaalgerelateerd. De
haakse slijper kan ook worden gebruikt voor het snijden en slijpen van
bouwmaterialen zoals baksteen, straatstenen, keramische tegels,
enz.
Het apparaat is alleen bedoeld voor droog gebruik, niet voor
polijsten. Gebruik het elektrische gereedschap niet verkeerd
Verkeerd gebruik.
• Hanteer geen materialen die asbest bevatten. Asbest is
kankerverwekkend.
voor slijpschijven
alleen met schuur-
veilige ontwerp, het gebruik
door een
scala aan reparatie-
• Werk niet met materialen waarvan de stof ontvlambaar of
explosief is. Bij het werken met het elektrische gereedschap
ontstaan vonken die de vrijkomende dampen kunnen ontsteken.
• Doorslijpschijven
slijpwerkzaamheden. Doorslijpschijven werken met de zijkant en
slijpen met de voorkant van een dergelijke schijf kan schade aan
met
de schijf veroorzaken, wat kan leiden tot persoonlijk letsel bij de
gebruiker.
BESCHRIJVING VAN DE GRAFISCHE PAGINA'S
De nummering hieronder verwijst naar de onderdelen van het
apparaat die worden weergegeven op de grafische pagina's van deze
handleiding.
1. Spindelvergrendelknop
2.Schakelaar
3.Extra handvat
en
4.Schild
5.Externe flens
6.Binnenflens
7.Hendel (schildbeschermer)
8.Snelheidsregelknop
9.Stroomkabel
10.Speciale sleutel
van
* Er kunnen verschillen zijn tussen de tekening en het product.
APPARATUUR EN ACCESSOIRES
• Schild
• Speciale sleutel
• Extra handvat
VOORBEREIDING OP HET WERK
EEN EXTRA HANDGREEP MONTEREN
De extra handgreep (3) wordt geïnstalleerd in een van de gaten op de
schuurkop. Het gebruik van een schuurmachine met een extra
handgreep wordt aanbevolen. Als u de schuurmachine tijdens het
werken met beide handen vasthoudt (en ook de extra handgreep
gebruikt), is er minder risico dat uw hand de draaiende schijf of borstel
raakt en letsel oploopt door terugslag.
INSTALLATIE EN AFSTELLING VAN HET SCHILD
De mesbescherming beschermt de bediener tegen vuil, toevallig
contact met het uitrustingsstuk of vonken. Bij de montage moet er altijd
op worden gelet dat het afdekkende deel naar de bediener is gericht.
Het ontwerp van de bevestiging van de beschermkap maakt het
mogelijk om de beschermkap zonder gereedschap in de optimale
positie te zetten.
• Draai de hendel (10) op de schijfbescherming (4) los en trek
deze terug.
• Draai de schijfbescherming (4) in de gewenste positie.
• Vergrendel door de hendel (10) te laten zakken.
Het verwijderen en afstellen van de schijfbescherming gebeurt in
omgekeerde volgorde van de installatie.
eenfasige
VERVANGING VAN GEREEDSCHAP
Tijdens het verwisselen van gereedschap moeten werkhandschoenen
worden gedragen.
De asblokkeerknop (1) mag alleen worden gebruikt om de as van de
slijpmachine te blokkeren bij het monteren of demonteren van het
uitrustingsstuk. Hij mag niet gebruikt worden als remknop terwijl de
schijf draait. Dit kan de slijpmachine beschadigen of de gebruiker
verwonden.
en
SCHIJFBEVESTIGING
Bij slijp- of doorslijpschijven met een dikte van minder dan 3 mm moet
de moer van de buitenflens (5) vlak op de schijfzijde worden
vastgeschroefd (afb. B).
• Druk op de spilvergrendelknop (1).
• Steek de speciale sleutel (meegeleverd) in de gaten van de
buitenste flens (5) (Fig. A).
• Draai de sleutel - draai de buitenste flens los en verwijder deze
(5).
• Plaats de schijf zodat deze tegen het oppervlak van de
binnenste flens (6) wordt gedrukt.
