GRAPHITE 59G187 Übersetzung Der Originalanleitung Seite 32

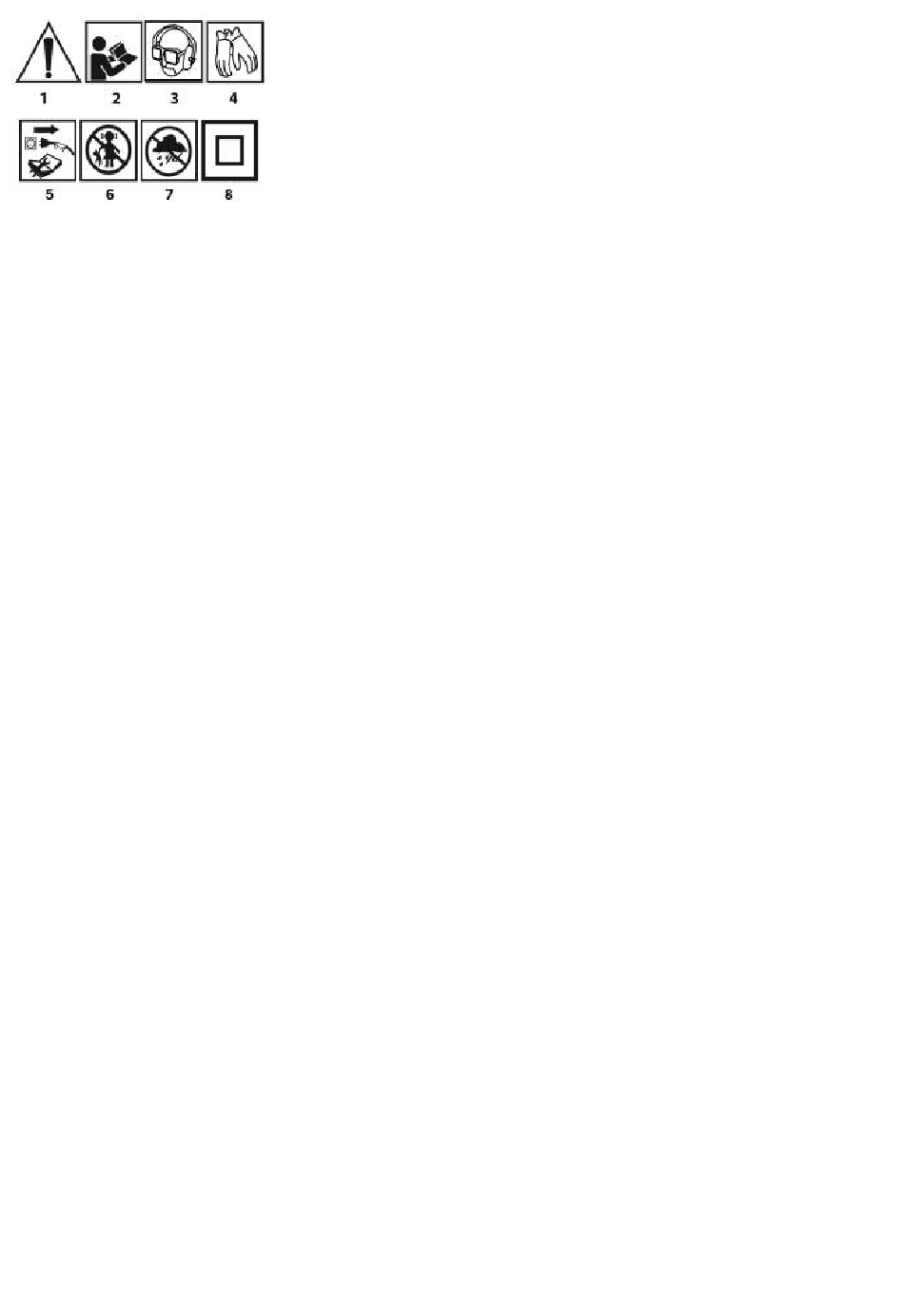

1.Attention Prendre des précautions particulières
2 Lire le mode d'emploi, respecter les avertissements et les
conditions de sécurité qu'il contient !
3. utiliser des équipements de protection individuelle (lunettes
de sécurité, protection auditive, masque anti-poussière)
4. porter des gants de protection
5. débrancher le câble d'alimentation avant de procéder à
l'entretien ou à la réparation.
6. tenir les enfants à l'écart de l'outil
7. protéger de la pluie
8. Classe de protection secondaire
CONSTRUCTION ET APPLICATION
La meuleuse d'angle est un outil électroportatif isolé de classe II. La
machine est entraînée par un moteur monophasé à collecteur, dont la
vitesse est réduite par un renvoi d'angle. Elle peut être utilisée pour le
meulage et le découpage. Ce type d'outil électrique est largement
utilisé pour l'élimination de toutes sortes de bavures à la surface des
pièces métalliques, le traitement de surface des soudures, le
découpage de tuyaux à parois minces et de petites pièces
métalliques, etc. Avec les accessoires appropriés, la meuleuse
d'angle peut être utilisée non seulement pour couper et poncer, mais
aussi pour nettoyer, par exemple, la rouille, les couches de peinture,
etc. Les domaines d'utilisation comprennent un large éventail de
travaux de réparation et de construction, et pas seulement dans le
domaine du métal. La meuleuse d'angle peut également être utilisée
pour couper et poncer des matériaux de construction tels que les
briques, les pavés, les carreaux de céramique, etc.
L'appareil est conçu pour une utilisation à sec uniquement, pas pour
le polissage. Ne pas utiliser l'outil électrique à mauvais escient.
• Ne pas manipuler de matériaux contenant de l'amiante.
L'amiante est cancérigène.
• Ne pas travailler avec des matériaux dont les poussières sont
inflammables ou explosives. Le travail avec l'outil électrique
génère des étincelles qui peuvent enflammer les vapeurs
émises.
• Les meules à tronçonner ne doivent pas être utilisées pour des
travaux de meulage. Les meules à tronçonner travaillent avec la
face latérale et le meulage avec la face avant d'une telle meule
peut endommager la meule et entraîner un risque de blessure
pour l'opérateur.
DESCRIPTION DES PAGES GRAPHIQUES
La numérotation ci-dessous fait référence aux composants de
l'appareil présentés dans les pages graphiques de ce manuel.
1. bouton de verrouillage de la broche
2.Interrupteur
3.poignée supplémentaire
4.Bouclier
5. bride externe
6. bride intérieure
7.Levier (protecteur de bouclier)
8. bouton de réglage de la vitesse
9. câble d'alimentation
10.Clé spéciale
* Il peut y avoir des différences entre le dessin et le produit.
ÉQUIPEMENTS ET ACCESSOIRES
• Bouclier
• Clé spéciale
- 1 pc.
- 1 pc.
• Poignée supplémentaire
PRÉPARATION AU TRAVAIL
MONTAGE D'UNE POIGNÉE AUXILIAIRE
La poignée auxiliaire (3) est installée dans l'un des trous de la tête de
la ponceuse. Il est recommandé d'utiliser une ponceuse équipée d'une
poignée auxiliaire. Si vous tenez la ponceuse à deux mains pendant
le travail (en utilisant également la poignée auxiliaire), il y a moins de
risque que votre main touche le disque ou la brosse en rotation et soit
blessée par le rebond.
INSTALLATION ET AJUSTEMENT DU BOUCLIER
Le protège-lame protège l'opérateur des débris, du contact accidentel
avec l'outil de travail ou des étincelles. Il doit toujours être monté en
veillant particulièrement à ce que sa partie couvrante soit orientée vers
l'opérateur. La conception de la fixation du protège-lame permet de
régler sans outil le protège-lame dans la position optimale.
• Desserrer et tirer vers l'arrière le levier (10) de la protection du
disque (4).
• Tourner la protection du disque (4) dans la position souhaitée.
• Verrouiller en abaissant le levier (10).
Le démontage et le réglage de la protection du disque s'effectuent
dans l'ordre inverse de son installation.
REMPLACEMENT D'OUTILS
Le port de gants de travail est obligatoire lors des opérations de
changement d'outils.
Le bouton de verrouillage de la broche (1) ne doit être utilisé que pour
verrouiller la broche de la meuleuse lors du montage ou du démontage
de l'outil de travail. Il ne doit pas être utilisé comme bouton de frein
lorsque le disque tourne. Cela pourrait endommager la meuleuse ou
blesser l'utilisateur.
MONTAGE DU DISQUE
Dans le cas de disques de meulage ou de coupe d'une épaisseur
inférieure à 3 mm, l'écrou de la bride extérieure (5) doit être vissé à
plat du côté du disque (fig. B).
• Appuyer sur le bouton de verrouillage de la broche (1).
• Insérer la clé spéciale (fournie) dans les trous de la bride
extérieure (5) (Fig. A).
• Tourner la clé - desserrer et retirer la bride extérieure (5).
• Placer le disque de manière à ce qu'il soit appuyé contre la
surface du flasque intérieur (6).
• Visser la bride extérieure (5) et serrer légèrement à l'aide d'une
clé spéciale.
Le démontage des disques s'effectue dans l'ordre inverse du
montage. Lors du montage, le disque doit être pressé contre la surface
du flasque intérieur (6) et centré sur sa face inférieure.
MONTAGE D'OUTILS DE TRAVAIL AVEC TROU FILETÉ
• Appuyer sur le bouton de verrouillage de la broche (1).
• Retirer l'outil précédemment monté - s'il y en a un.
• Retirer les deux brides - la bride intérieure (6) et la bride
extérieure (5) - avant l'installation.
• Visser la partie filetée de l'outil de travail sur la broche et serrer
légèrement.
• Le démontage des outils de travail à alésage fileté s'effectue
dans l'ordre inverse de l'assemblage.
MONTAGE DE LA MEULEUSE D'ANGLE DANS LE SUPPORT DE
LA MEULEUSE D'ANGLE
Il est possible d'utiliser la meuleuse d'angle sur un trépied dédié aux
meuleuses d'angle, à condition qu'il soit monté correctement
conformément aux instructions de montage du fabricant du trépied.
FONCTIONNEMENT / RÉGLAGES
Vérifiez l'état de la meule avant de l'utiliser. N'utilisez pas de meules
ébréchées, fissurées ou autrement endommagées. Une meule ou une
brosse usée doit être remplacée immédiatement par une neuve avant
d'être utilisée. Lorsque vous avez terminé votre travail, éteignez
toujours la ponceuse et attendez l'arrêt complet de l'outil de travail. Ce
n'est qu'à ce moment-là que la ponceuse peut être rangée. Ne freinez
pas la meule en rotation en la pressant contre la pièce à usiner.
