• Kada koristite brzu prirubnicu, pazite da je unutarnja prirubnica
postavljena na vreteno opremljena gumenim O-prstenom i da
ovaj prsten nije oštećen. Također osigurajte da su površine
vanjske i unutarnje prirubnice čiste.
• Prirubnicu za brzo djelovanje koristite samo s abrazivnim i
reznim pločama. Koristite samo neoštećene i ispravno
funkcionirajuće prirubnice.
• U slučaju privremenog nestanka električne mreže ili nakon
izvlačenja utikača iz utičnice s prekidačem u položaju
"uključeno", prekidač se mora otključati i postaviti u položaj
isključeno prije ponovnog pokretanja.
PAŽNJA: Uređaj je namijenjen za rad u zatvorenom prostoru. Unatoč
inherentno sigurnom dizajnu, upotrebi sigurnosnih mjera i dodatnih
zaštitnih mjera, uvijek postoji opasnost od zaostalih ozljeda tijekom
rada.

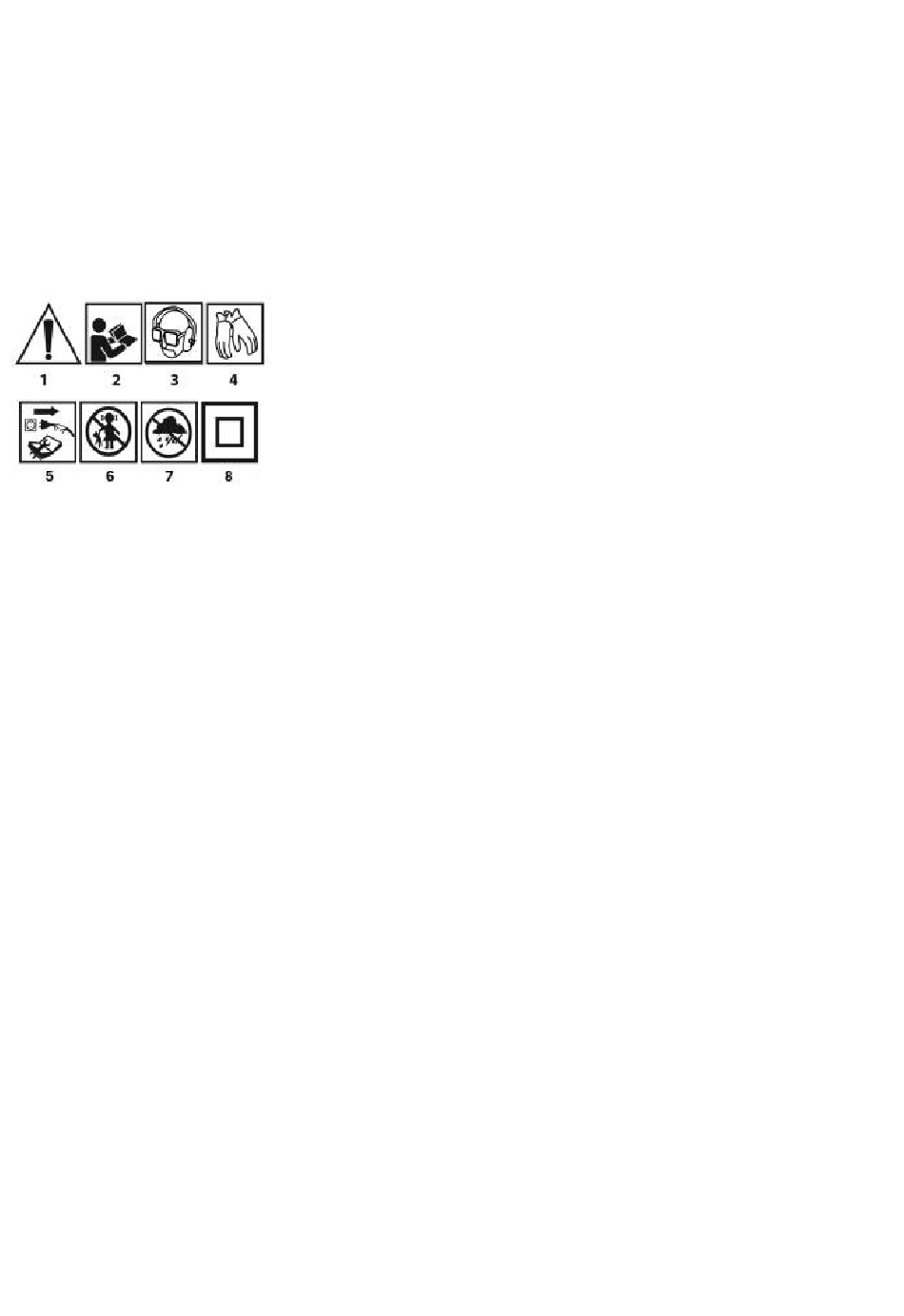

Objašnjenje upotrijebljenih piktograma.
1.Oprez Poduzmite posebne mjere opreza
2.Pročitajte upute za uporabu, pridržavajte se upozorenja i
sigurnosnih uvjeta koji su u njima sadržani!
3. Koristite osobnu zaštitnu opremu (zaštitne naočale, zaštitu
za uši, masku za prašinu)
4. Nosite zaštitne rukavice
5. Odspojite kabel za napajanje prije servisiranja ili popravka.
6. Držite djecu podalje od alata
7. Zaštitite od kiše
8. Sekundarna klasa zaštite
KONSTRUKCIJA I PRIMJENA
Kutna brusilica je izolirani ručni električni alat klase II. Stroj pokreće
jednofazni komutatorski motor, čija se brzina smanjuje pomoću
zupčanika s kutnim zupčanikom. Može se koristiti i za brušenje i za
rezanje. Ova vrsta električnog alata naširoko se koristi za uklanjanje
svih vrsta neravnina s površine metalnih dijelova, površinsku obradu
zavarenih spojeva, rezanje tankozidnih cijevi i malih metalnih dijelova
itd. Uz odgovarajući pribor, kutna brusilica može se koristiti ne samo
za rezanje i brušenje, već i za čišćenje npr. hrđe, premaza boje itd.
Područja uporabe uključuju širok raspon popravaka i građevinskih
radova, ne samo vezanih uz metal. Kutna brusilica također se može
koristiti za rezanje i brušenje građevinskih materijala, npr. opeke,
kamena za popločavanje, keramičkih pločica itd.
Uređaj je dizajniran samo za suhu upotrebu, a ne za poliranje.
Nemojte zloupotrijebiti električni alat Zlouporaba.
• Ne rukujte materijalima koji sadrže azbest. Azbest je
kancerogen.
• Ne radite s materijalima čija je prašina zapaljiva ili eksplozivna.
Prilikom rada s električnim alatom stvaraju se iskre koje mogu
zapaliti isparavanje.
• Rezne ploče ne smiju se koristiti za brušenje. Rezne ploče rade
s bočnom stranom, a brušenje prednjom stranom takve ploče
može uzrokovati oštećenje kotača što dovodi do opasnosti od
ozljeda rukovatelja.
OPIS GRAFIČKIH STRANICA
Numeriranje u nastavku odnosi se na komponente jedinice prikazane
na grafičkim stranicama ovog priručnika.
1. Gumb za zaključavanje vretena
2. Prekidač
3. Dodatna ručka
4. Štit
5. Vanjska prirubnica
6. Unutarnja prirubnica
7. Poluga (štitnik štita)
8. Gumb za kontrolu brzine
9. Kabel za napajanje
10. Poseban ključ
* Mogu postojati razlike između crteža i proizvoda.
OPREMA I PRIBOR
• Štit
• Specijalni ključ
• Dodatna ručka
PRIPREMA ZA RAD
POSTAVLJANJE POMOĆNE RUČKE
Pomoćna ručka (3) ugrađena je u jednu od rupa na glavi brusilice.
Preporučuje se uporaba brusilice s pomoćnom ručkom. Ako brusilicu
držite objema rukama tijekom rada (također pomoću pomoćne ručke),
manji je rizik da vaša ruka dodirne rotirajući disk ili četku i da se ozlijedi
od povratnog udarca.
UGRADNJA I PODEŠAVANJE ŠTITA
Štitnik oštrice štiti rukovatelja od krhotina, slučajnog dodira s radnim
alatom ili iskri. Uvijek ga treba montirati s posebnom pažnjom da
osigura da njegov pokrovni dio bude okrenut prema operateru. Dizajn
ugradnje štitnika oštrice omogućuje postavljanje štitnika u optimalni
položaj bez alata.
• Otpustite i povucite ručicu (10) na štitniku diska (4).
• Okrenite štitnik diska (4) u željeni položaj.
• Zaključajte spuštanjem ručice (10).
Uklanjanje i podešavanje štitnika diska vrši se obrnutim redoslijedom
od njegove ugradnje.
ZAMJENA ALATA
Radne rukavice moraju se nositi tijekom postupaka izmjene alata.
Gumb za zaključavanje vretena (1) smije se koristiti samo za
blokiranje vretena brusilice prilikom montaže ili demontaže radnog
alata. Ne smije se koristiti kao gumb za kočnicu dok se disk okreće.
To može oštetiti mlin ili ozlijediti korisnika.
MONTAŽA DISKA
U slučaju brusnih ili reznih ploča debljine manje od 3 mm, matica
vanjske prirubnice (5) mora biti ravno pričvršćena na strani diska (sl.
B).
• Pritisnite tipku za zaključavanje vretena (1).
• Umetnite poseban ključ (isporučen) u rupe vanjske prirubnice (5)
(sl. A).
• Okrenite ključ - otpustite i uklonite vanjsku prirubnicu (5).
• Postavite disk tako da bude pritisnut na površinu unutarnje
prirubnice (6).
• Pričvrstite vanjsku prirubnicu (5) i lagano zategnite posebnim
ključem.
Demontaža diskova vrši se obrnutim redoslijedom od montaže.
Tijekom montaže, disk treba pritisnuti na površinu unutarnje prirubnice
(6) i sredinski postaviti na njegovu donju stranu.
UGRADNJA RADNIH ALATA S RUPOM S NAVOJEM
• Pritisnite tipku za zaključavanje vretena (1).
• Uklonite prethodno montirani alat - ako je ugrađen.
• Prije ugradnje uklonite obje prirubnice - unutarnju prirubnicu
(6) i vanjsku prirubnicu (5).
• Pričvrstite navojni dio radnog alata na vreteno i lagano ga
zategnite.
• Rastavljanje radnih alata s navojem je obrnutim redoslijedom od
montaže.
MONTAŽA KUTNE BRUSILICE U POSTOLJE KUTNE BRUSILICE
Dopušteno je koristiti kutnu brusilicu u namjenskom stativu za kutne
brusilice, pod uvjetom da je pravilno postavljena u skladu s uputama
za montažu proizvođača stativa.
RAD / POSTAVKE
Prije upotrebe provjerite stanje brusnog kotača. Nemojte koristiti
usitnjene, napuknute ili na drugi način oštećene brusne ploče.
Istrošeni kotač ili četku prije upotrebe treba odmah zamijeniti novim.
Kada završite s radom, uvijek isključite brusilicu i pričekajte dok se
53
- 1 kom.
- 1 kom.
- 1 kom.
