DIE BALKENGRAFIKEN
An den Rändern des oberen Displays erscheinen drei umlaufende Balkengraphen
(Abb. 3). Parallel zu diesen segmentierten Balkengraphen verlaufen Farbkenn-
zeichnungen in grün, gelb und rot. Diese Farben markieren die normalen, zur Vorsicht
mahnende und gefährliche Bereiche.
Unter Wasser können Sie also schnell kontrollieren, ob Sie sich noch im "grünen
Bereich" befinden. Das Auge erfaßt durch diese Farbkennzeichnung sehr schnell, ob
Sie sich dem Ende der Nullzeit oder der Toleranzgrenze für Sauerstoff nähern, oder ob
Sie zu schnell auftauchen.

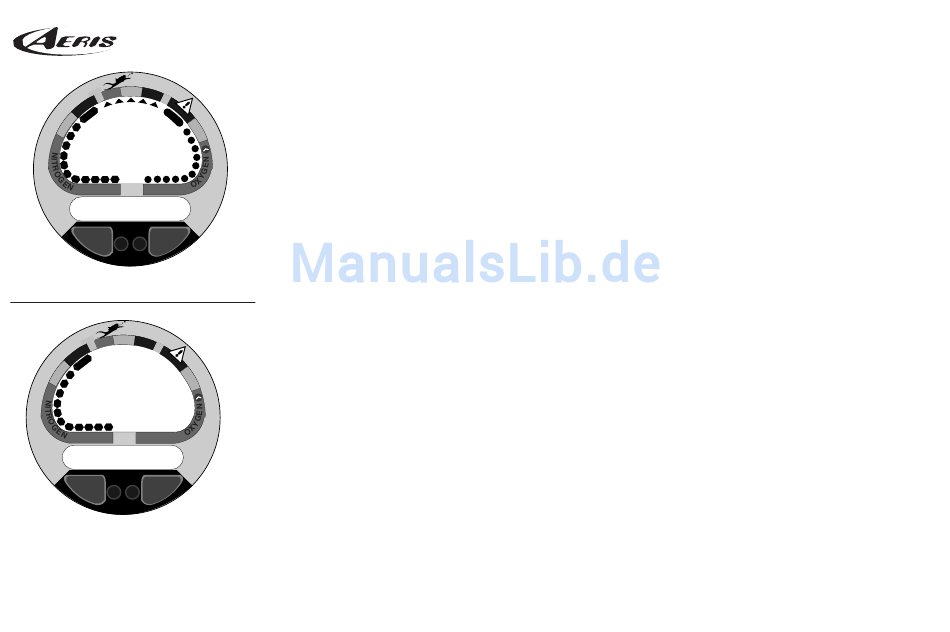

Abb. 3 - Balkengraphen
Der Stickstoffgraph
Der Stickstoffgraph repräsentiert die Gewebesättigung (Abb. 4) mit Stickstoff und zeigt
Ihnen den relativen Nullzeit- oder Dekompressionsstatus an. Je tiefer und länger Sie
tauchen, desto mehr Segmente werden sichtbar. Tauchen Sie in flachere Tiefen auf,
verkürzt sich der Graph wieder und zeigt Ihnen somit an, daß Ihnen wieder eine
längere Nullzeit für das Multilevel-Tauchen zur Verfügung steht.
Der Stickstoffgraph überwacht simultan den Stickstoffsättigungsgrad von 12
verschiedenen Gewebekompartimenten. Er zeigt Ihnen dabei immer den
Sättigungsgrad desjenigen Gewebes an, das dem Grenzwert am nächsten ist. Der
Graph ist in drei Bereiche unterteilt: den grünen Nullzeitbereich, den gelben
Abb. 4 - Stickstoffgraph
Warnbereich und dem roten Dekompressionsbereich.
Mit dem gelben Bereich als Pufferzone veranschaulicht Ihnen der Graph also auf einen
6
