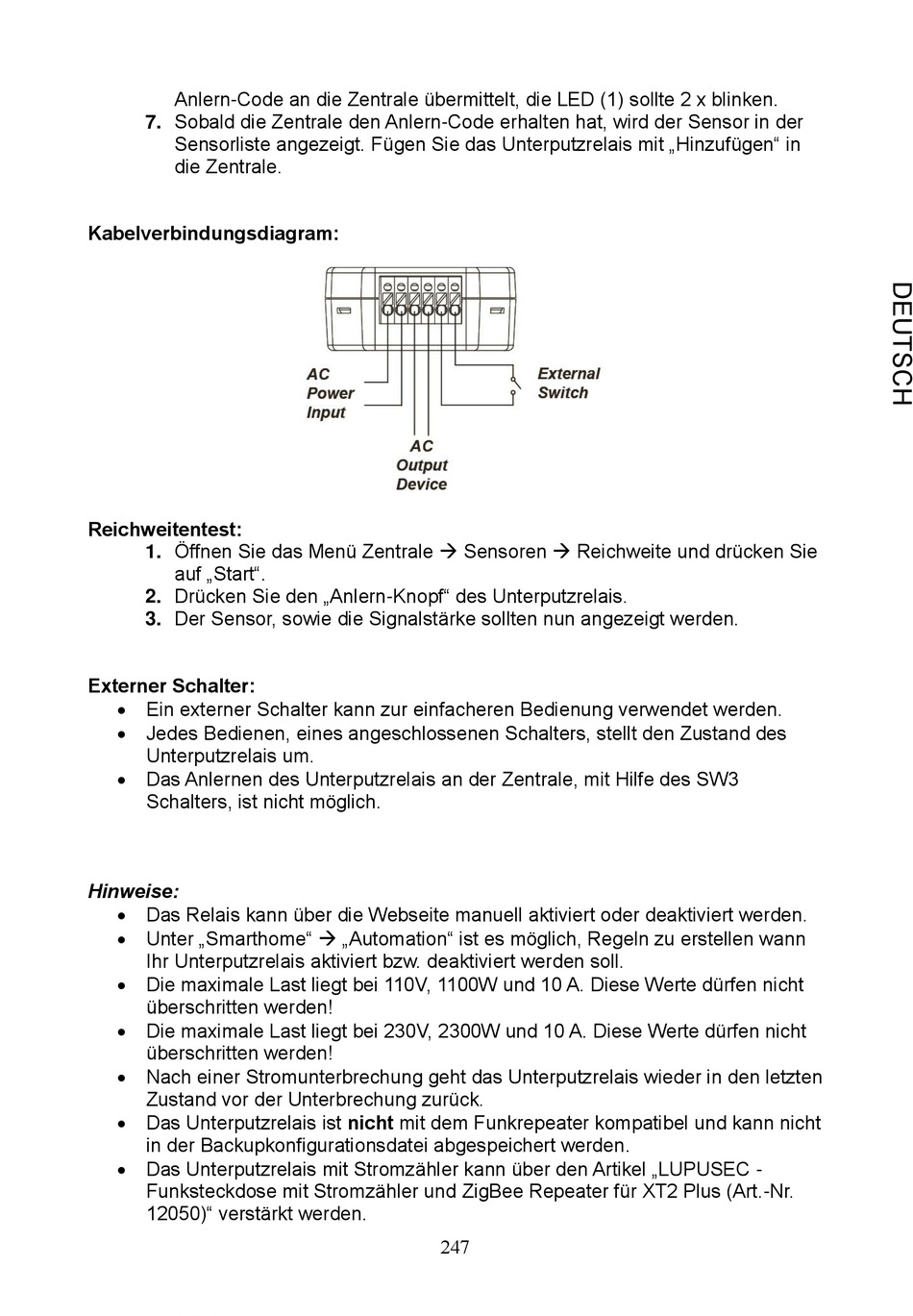

Anlern-Code an die Zentrale übermittelt, die LED (1) sollte 2 x blinken.
7. Sobald die Zentrale den Anlern-Code erhalten hat, wird der Sensor in der
Sensorliste angezeigt. Fügen Sie das Unterputzrelais mit „Hinzufügen" in
die Zentrale.
Kabelverbindungsdiagram:
Reichweitentest:
1. Öffnen Sie das Menü Zentrale Sensoren Reichweite und drücken Sie
auf „Start".
2. Drücken Sie den „Anlern-Knopf" des Unterputzrelais.
3. Der Sensor, sowie die Signalstärke sollten nun angezeigt werden.
Externer Schalter:
Ein externer Schalter kann zur einfacheren Bedienung verwendet werden.
Jedes Bedienen, eines angeschlossenen Schalters, stellt den Zustand des
Unterputzrelais um.
Das Anlernen des Unterputzrelais an der Zentrale, mit Hilfe des SW3
Schalters, ist nicht möglich.
Hinweise:
Das Relais kann über die Webseite manuell aktiviert oder deaktiviert werden.
Unter „Smarthome" „Automation" ist es möglich, Regeln zu erstellen wann
Ihr Unterputzrelais aktiviert bzw. deaktiviert werden soll.
Die maximale Last liegt bei 110V, 1100W und 10 A. Diese Werte dürfen nicht
überschritten werden!
Die maximale Last liegt bei 230V, 2300W und 10 A. Diese Werte dürfen nicht
überschritten werden!
Nach einer Stromunterbrechung geht das Unterputzrelais wieder in den letzten
Zustand vor der Unterbrechung zurück.
Das Unterputzrelais ist nicht mit dem Funkrepeater kompatibel und kann nicht
in der Backupkonfigurationsdatei abgespeichert werden.
Das Unterputzrelais mit Stromzähler kann über den Artikel „LUPUSEC -
Funksteckdose mit Stromzähler und ZigBee Repeater für XT2 Plus (Art.-Nr.
12050)" verstärkt werden.
247
