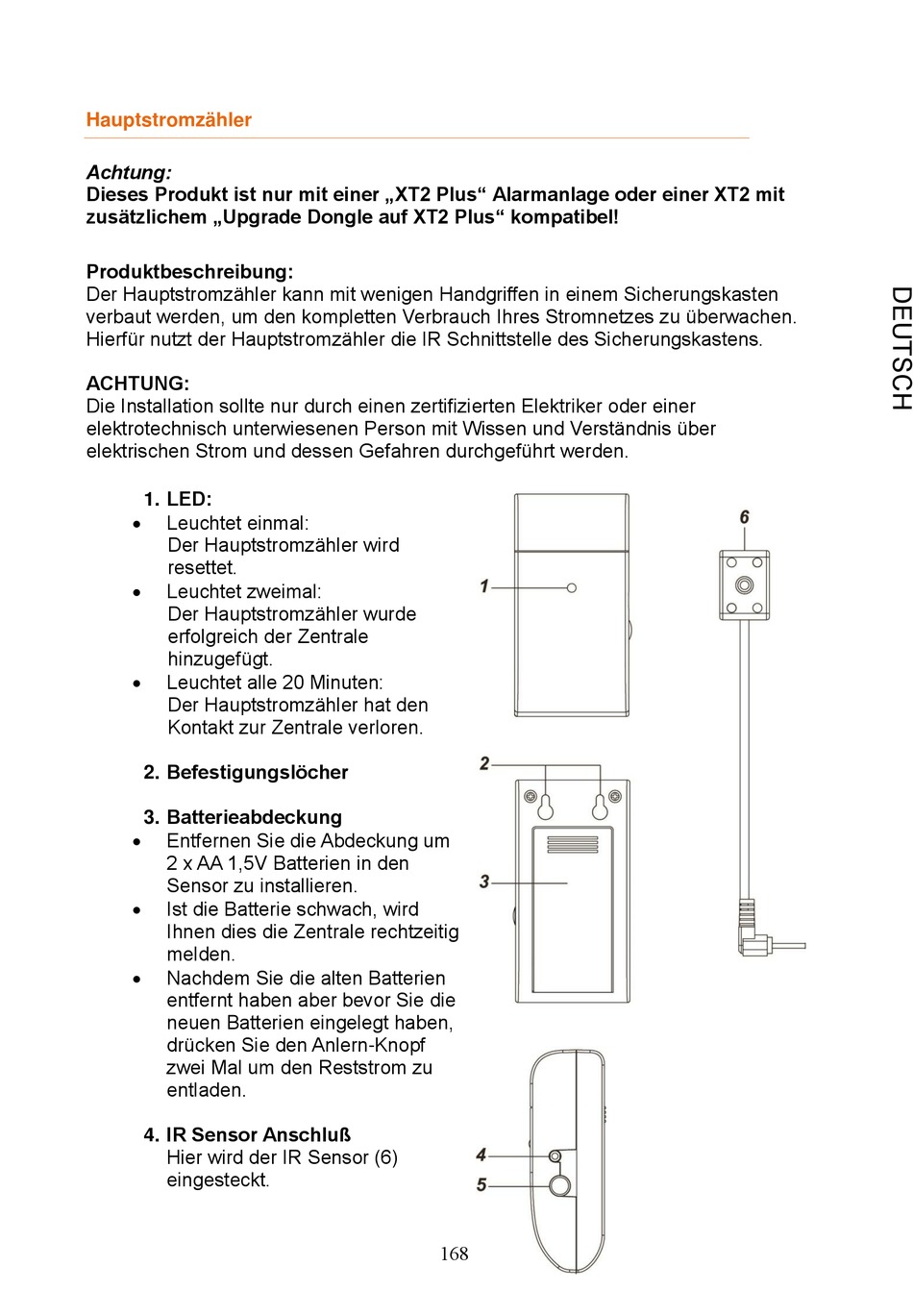

Hauptstromzähler
Achtung:
Dieses Produkt ist nur mit einer „XT2 Plus" Alarmanlage oder einer XT2 mit
zusätzlichem „Upgrade Dongle auf XT2 Plus" kompatibel!
Produktbeschreibung:
Der Hauptstromzähler kann mit wenigen Handgriffen in einem Sicherungskasten
verbaut werden, um den kompletten Verbrauch Ihres Stromnetzes zu überwachen.
Hierfür nutzt der Hauptstromzähler die IR Schnittstelle des Sicherungskastens.
ACHTUNG:
Die Installation sollte nur durch einen zertifizierten Elektriker oder einer
elektrotechnisch unterwiesenen Person mit Wissen und Verständnis über
elektrischen Strom und dessen Gefahren durchgeführt werden.
1. LED:
Leuchtet einmal:
Der Hauptstromzähler wird
resettet.
Leuchtet zweimal:
Der Hauptstromzähler wurde
erfolgreich der Zentrale
hinzugefügt.
Leuchtet alle 20 Minuten:
Der Hauptstromzähler hat den
Kontakt zur Zentrale verloren.
2. Befestigungslöcher
3. Batterieabdeckung
Entfernen Sie die Abdeckung um
2 x AA 1,5V Batterien in den
Sensor zu installieren.
Ist die Batterie schwach, wird
Ihnen dies die Zentrale rechtzeitig
melden.
Nachdem Sie die alten Batterien
entfernt haben aber bevor Sie die
neuen Batterien eingelegt haben,
drücken Sie den Anlern-Knopf
zwei Mal um den Reststrom zu
entladen.
4. IR Sensor Anschluß
Hier wird der IR Sensor (6)
eingesteckt.
168
