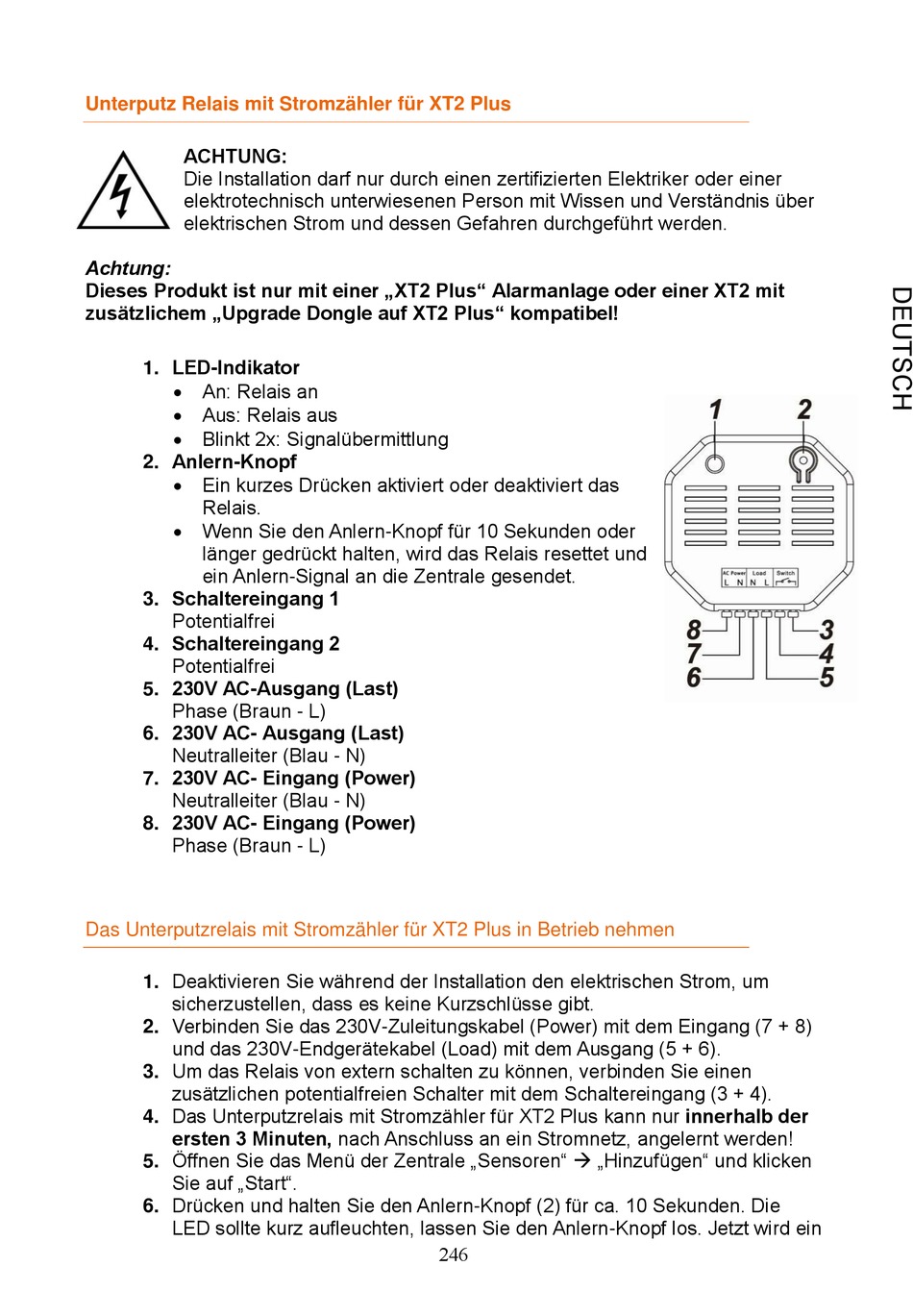

Unterputz Relais mit Stromzähler für XT2 Plus
ACHTUNG:
Die Installation darf nur durch einen zertifizierten Elektriker oder einer
elektrotechnisch unterwiesenen Person mit Wissen und Verständnis über
elektrischen Strom und dessen Gefahren durchgeführt werden.
Achtung:
Dieses Produkt ist nur mit einer „XT2 Plus" Alarmanlage oder einer XT2 mit
zusätzlichem „Upgrade Dongle auf XT2 Plus" kompatibel!
1. LED-Indikator
An: Relais an
Aus: Relais aus
Blinkt 2x: Signalübermittlung
2. Anlern-Knopf
Ein kurzes Drücken aktiviert oder deaktiviert das
Relais.
Wenn Sie den Anlern-Knopf für 10 Sekunden oder
länger gedrückt halten, wird das Relais resettet und
ein Anlern-Signal an die Zentrale gesendet.
3. Schaltereingang 1
Potentialfrei
4. Schaltereingang 2
Potentialfrei
5. 230V AC-Ausgang (Last)
Phase (Braun - L)
6. 230V AC- Ausgang (Last)
Neutralleiter (Blau - N)
7. 230V AC- Eingang (Power)
Neutralleiter (Blau - N)
8. 230V AC- Eingang (Power)
Phase (Braun - L)
Das Unterputzrelais mit Stromzähler für XT2 Plus in Betrieb nehmen
1. Deaktivieren Sie während der Installation den elektrischen Strom, um
sicherzustellen, dass es keine Kurzschlüsse gibt.
2. Verbinden Sie das 230V-Zuleitungskabel (Power) mit dem Eingang (7 + 8)
und das 230V-Endgerätekabel (Load) mit dem Ausgang (5 + 6).
3. Um das Relais von extern schalten zu können, verbinden Sie einen
zusätzlichen potentialfreien Schalter mit dem Schaltereingang (3 + 4).
4. Das Unterputzrelais mit Stromzähler für XT2 Plus kann nur innerhalb der
ersten 3 Minuten, nach Anschluss an ein Stromnetz, angelernt werden!
5. Öffnen Sie das Menü der Zentrale „Sensoren" „Hinzufügen" und klicken
Sie auf „Start".
6. Drücken und halten Sie den Anlern-Knopf (2) für ca. 10 Sekunden. Die
LED sollte kurz aufleuchten, lassen Sie den Anlern-Knopf los. Jetzt wird ein
246
