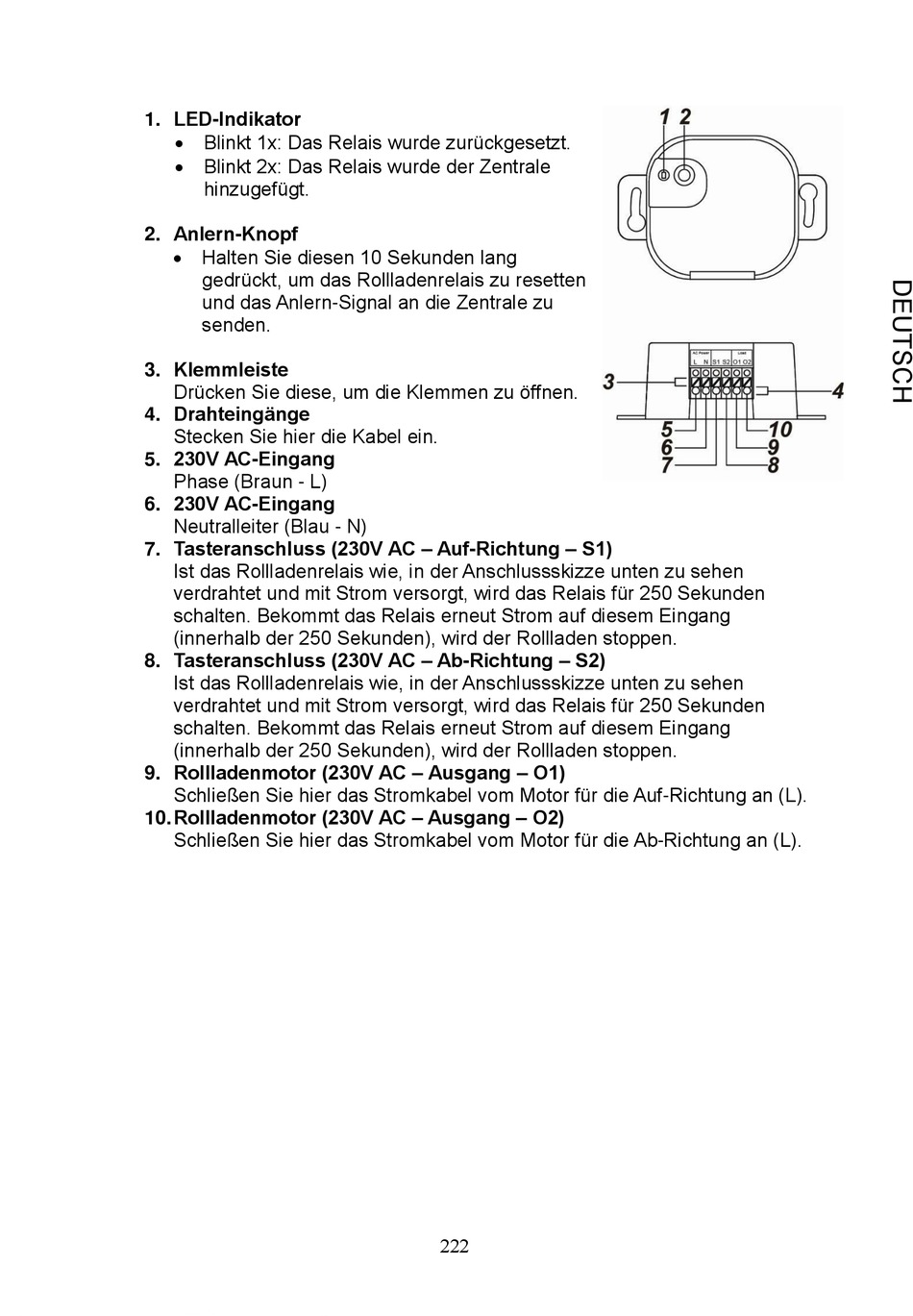

1. LED-Indikator
Blinkt 1x: Das Relais wurde zurückgesetzt.
Blinkt 2x: Das Relais wurde der Zentrale
hinzugefügt.
2. Anlern-Knopf
Halten Sie diesen 10 Sekunden lang
gedrückt, um das Rollladenrelais zu resetten
und das Anlern-Signal an die Zentrale zu
senden.
3. Klemmleiste
Drücken Sie diese, um die Klemmen zu öffnen.
4. Drahteingänge
Stecken Sie hier die Kabel ein.
5. 230V AC-Eingang
Phase (Braun - L)
6. 230V AC-Eingang
Neutralleiter (Blau - N)
7. Tasteranschluss (230V AC – Auf-Richtung – S1)
Ist das Rollladenrelais wie, in der Anschlussskizze unten zu sehen
verdrahtet und mit Strom versorgt, wird das Relais für 250 Sekunden
schalten. Bekommt das Relais erneut Strom auf diesem Eingang
(innerhalb der 250 Sekunden), wird der Rollladen stoppen.
8. Tasteranschluss (230V AC – Ab-Richtung – S2)
Ist das Rollladenrelais wie, in der Anschlussskizze unten zu sehen
verdrahtet und mit Strom versorgt, wird das Relais für 250 Sekunden
schalten. Bekommt das Relais erneut Strom auf diesem Eingang
(innerhalb der 250 Sekunden), wird der Rollladen stoppen.
9. Rollladenmotor (230V AC – Ausgang – O1)
Schließen Sie hier das Stromkabel vom Motor für die Auf-Richtung an (L).
10. Rollladenmotor (230V AC – Ausgang – O2)
Schließen Sie hier das Stromkabel vom Motor für die Ab-Richtung an (L).
222
