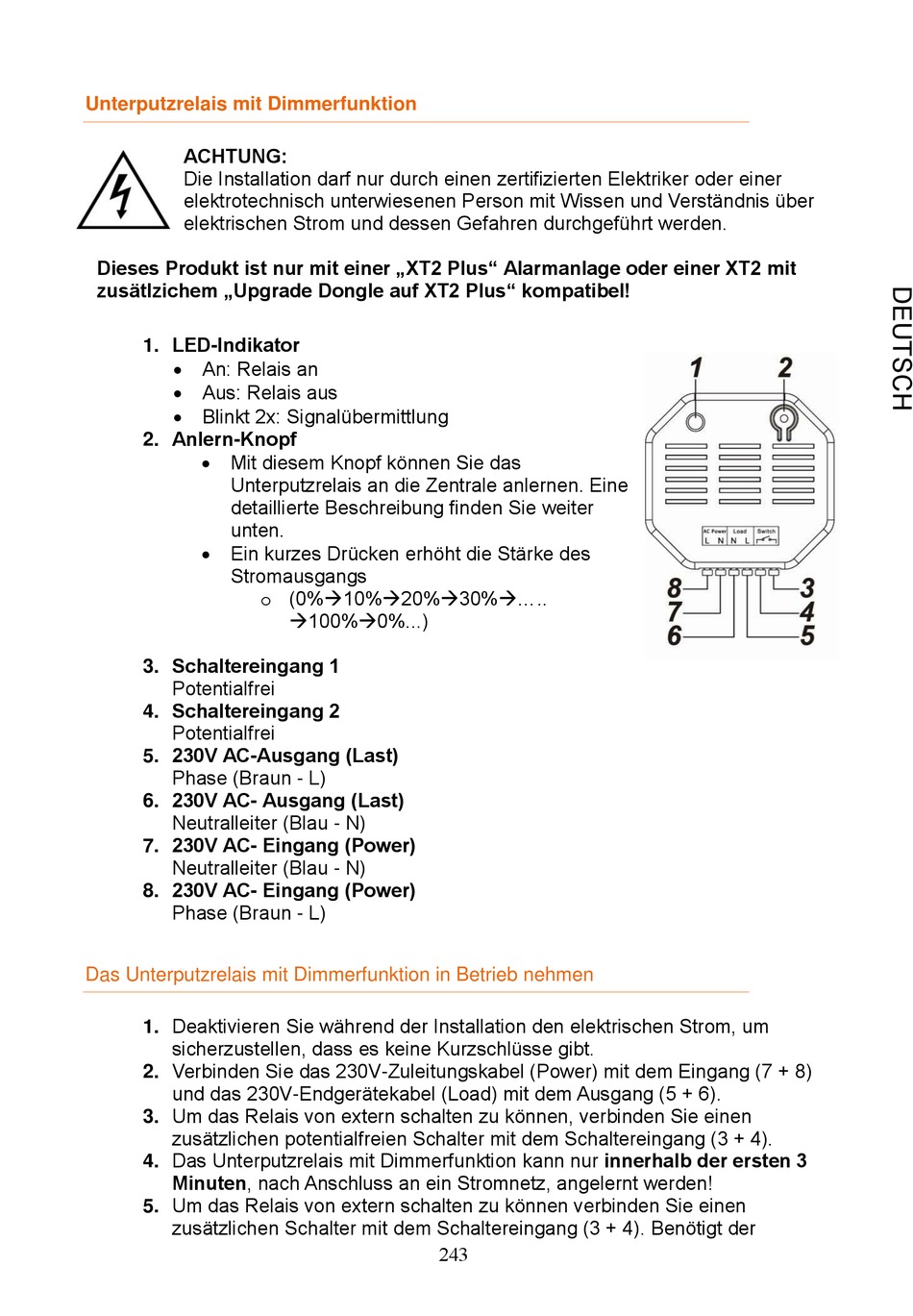

Unterputzrelais mit Dimmerfunktion

ACHTUNG:
Die Installation darf nur durch einen zertifizierten Elektriker oder einer
elektrotechnisch unterwiesenen Person mit Wissen und Verständnis über
elektrischen Strom und dessen Gefahren durchgeführt werden.
Dieses Produkt ist nur mit einer „XT2 Plus" Alarmanlage oder einer XT2 mit
zusätlzichem „Upgrade Dongle auf XT2 Plus" kompatibel!
1. LED-Indikator
 An: Relais an
 Aus: Relais aus
 Blinkt 2x: Signalübermittlung
2. Anlern-Knopf
 Mit diesem Knopf können Sie das
Unterputzrelais an die Zentrale anlernen. Eine
detaillierte Beschreibung finden Sie weiter
unten.
 Ein kurzes Drücken erhöht die Stärke des
Stromausgangs
3. Schaltereingang 1
Potentialfrei
4. Schaltereingang 2
Potentialfrei
5. 230V AC-Ausgang (Last)
Phase (Braun - L)
6. 230V AC- Ausgang (Last)
Neutralleiter (Blau - N)
7. 230V AC- Eingang (Power)
Neutralleiter (Blau - N)
8. 230V AC- Eingang (Power)
Phase (Braun - L)

Das Unterputzrelais mit Dimmerfunktion in Betrieb nehmen

1. Deaktivieren Sie während der Installation den elektrischen Strom, um
sicherzustellen, dass es keine Kurzschlüsse gibt.
2. Verbinden Sie das 230V-Zuleitungskabel (Power) mit dem Eingang (7 + 8)
und das 230V-Endgerätekabel (Load) mit dem Ausgang (5 + 6).
3. Um das Relais von extern schalten zu können, verbinden Sie einen
zusätzlichen potentialfreien Schalter mit dem Schaltereingang (3 + 4).
4. Das Unterputzrelais mit Dimmerfunktion kann nur innerhalb der ersten 3
Minuten, nach Anschluss an ein Stromnetz, angelernt werden!
5. Um das Relais von extern schalten zu können verbinden Sie einen
zusätzlichen Schalter mit dem Schaltereingang (3 + 4). Benötigt der
o (0%10%20%30%.....
100%0%...)
243
