Umschalten In Die Betriebsart „Manuell - Bosch Rexroth Active Shuttle Bedienungsanleitung

Bitte beachten Sie:
• Der Anschlussstecker des
Handheld Controllers
und die Anschlussbuchse
auf dem Bedienfeld sind
kodiert (siehe Detail X).
• Abziehen des Handheld
Controllers:
1. Entriegelungsmechanis-
mus zurückziehen
2. Stecker abziehen
1. Stecken Sie den
Handheld Controller ein
(Kodierung beachten).
Der Quittiertaster (Q)

blinkt grün.
2. Drücken Sie den
Quittiertaster (Q).
Der Quittiertaster (Q)

leuchtet dauerhaft grün.
Das ACTIVE Shuttle

befindet sich in der
Betriebsart „Manuell".
3. Drücken Sie
den 3-stufigen
Zustimmtaster (E)
bis zur Mittelstellung
Stufe 2).
Stufe 1 Unbetätigt, AUS
Stufe 2 Zustimmung, EIN
Stufe 3 Panikfunktion,
AUS
(Fahrfunktion
wird stillgesetzt)
Die Signal-Leuchten

(F) leuchten dauerhaft
gelb.
8.3.2 Umschalten in die Betriebsart „Manuell"
Mögliche Gefährdung durch unbefugte Verwendung!
Durch eine unbefugte Aktivierung der Betriebsart „Manuell" können Sachschäden
und Gefahren für Leib und Leben entstehen.
Bewahren Sie die den Handheld Controller stets gegen unbefugte Verwendung
f
gesichert auf.
Gefahr durch eingeschränkte Sicherheitsfunktionen in der Betriebsart
„Manuell"!
Gefahr von schweren Verletzungen durch falsche Bedienung.
In der Betriebsart „Manuell" darf das ACTIVE Shuttle nur von speziell
f
geschulten Mitarbeitern mit dem Handheld Controller bedient werden.
Die Verantwortung für die Fahrzeugsteuerung in der Betriebsart „Manuell" liegt
f
vollständig beim Bediener.
X
1

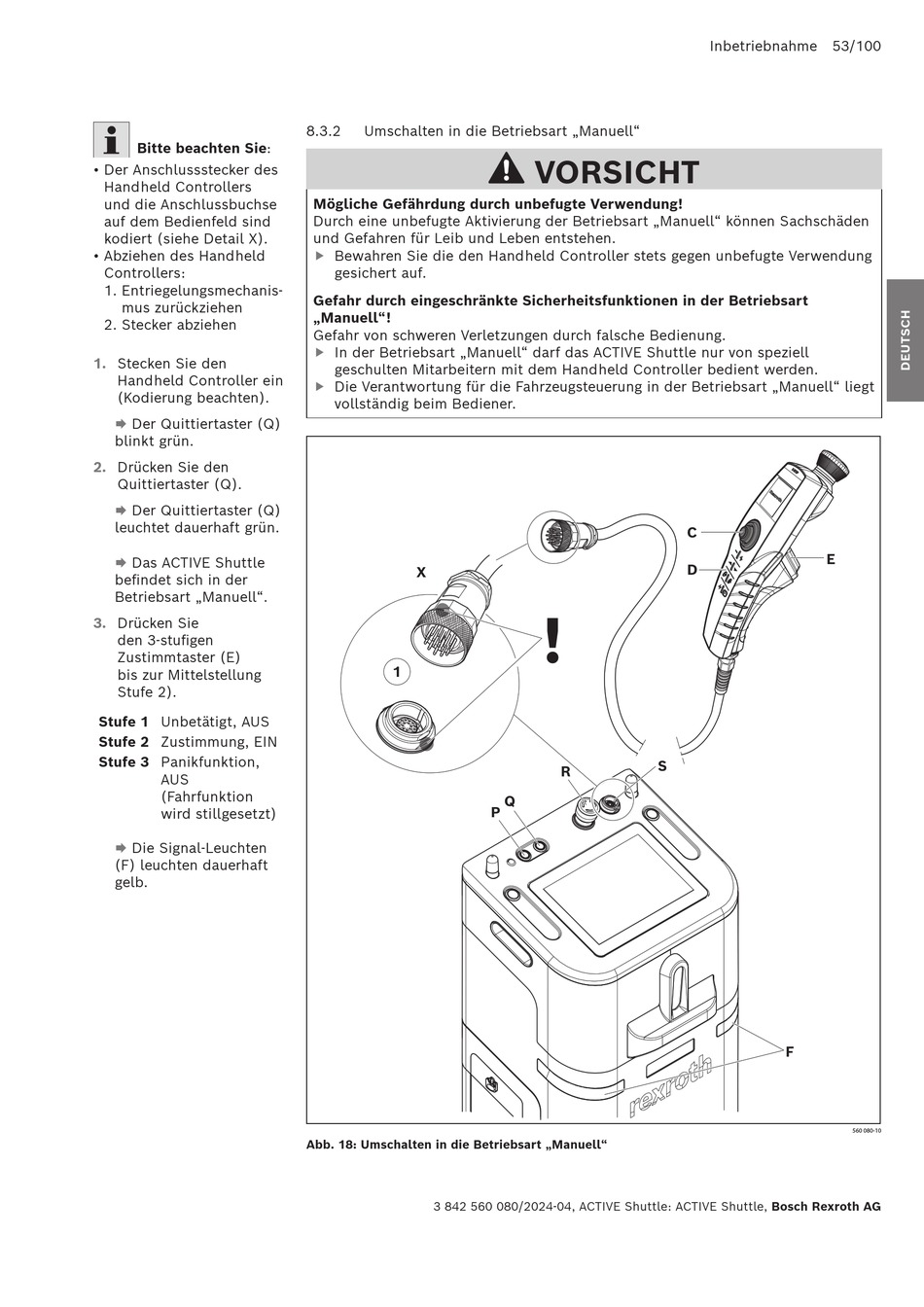

Abb. 18: Umschalten in die Betriebsart „Manuell"
