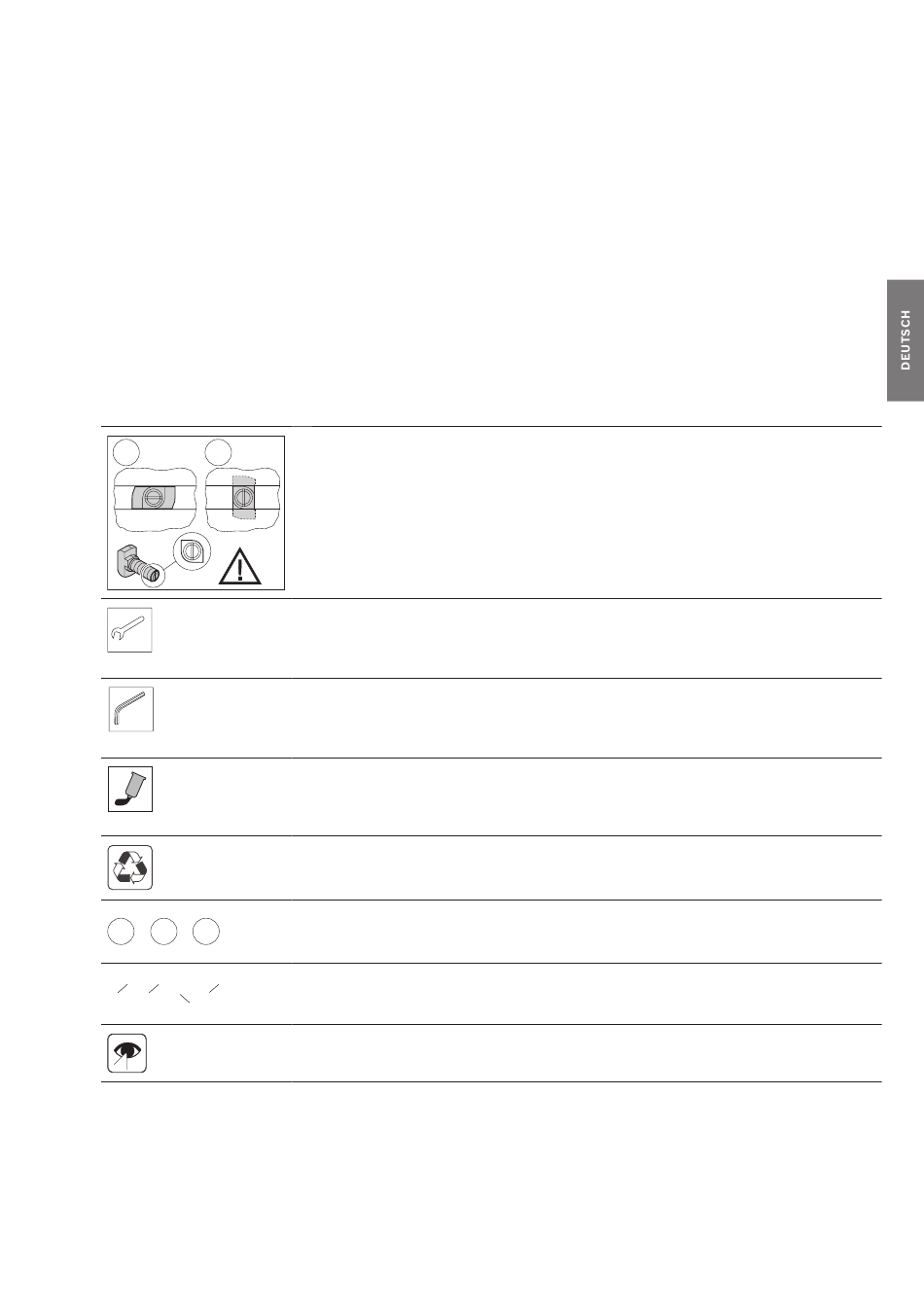

Tabelle 7: Verwendete Symbole
1 2
SW13
M = 20Nm
D
SW5
M = 8Nm
D
Loctite 243
1 2 3
A B C X

7 Montage

7.1

Umgebungsbedingungen

Halten Sie in jedem Fall die Umgebungsbedingungen ein, die in den Technischen
f
Daten (siehe Seite 90) angegeben sind.
7.2

Notwendiges Werkzeug

• Sechskantschrauben-Schlüssel (Gabelschlüssel) SW13.
• Innensechskantschrauben-Schlüssel SW2,5 / SW4 .
• Hammer
• Wasserwaage
7.3

Verwendete Symbole

Verbindung mit Hammerschraube und Bundmutter.
Achten Sie beim Einsetzen und Festdrehen auf die korrekte Lage des
Hammerkopfes in der Nut. Die Kerbe im Schraubenende zeigt die Orientierung
des Hammerkopfes an.
1 = Einsetzlage der Hammerschraube in die Nut
2 = Klemmlage der Hammerschraube in der Nut
Anzugsdrehmoment: 25 Nm
Schlüssel für Sechskantschraube
SW = Schlüsselweite ... mm
M = erforderliches Anzugsmoment ... Nm
D
Schlüssel für Innensechskantschraube
SW = Schlüsselweite ... mm
M = erforderliches Anzugsmoment ... Nm
D
Sichern Sie die Schrauben mit:
• Loctite 243 : mittelfest (wieder lösbar), www.loctite.de
Die gekennzeichneten Teile sind für die beschriebene Montagesituation nicht
erforderlich. Entsorgen Sie die Teile oder verwenden sie anderweitig.
Reihenfolge der Montageschritte in Grafiken.
Die Ziffern entsprechen der Reihenfolge der Montageschritte, entsprechend den
Handlungsanweisungen des begleitenden Textes.
Bezeichnung von Bauteilen in Grafiken.
Die Buchstaben kennzeichnen die im begleitenden Text erwähnten Bauteile.
Detailansicht aus einer anderen Blickrichtung,
zum Beispiel auf die Rückseite oder Unterseite des Produkts.
3 842 560 080/2024-04, ACTIVE Shuttle: ACTIVE Shuttle, Bosch Rexroth AG
Montage 35/100
