Lithium-Ionen-Akku Austauschen - Bosch Rexroth Active Shuttle Bedienungsanleitung

Bitte beachten Sie:
• Sicherheitshinweise
zu Handhabung und
Entsorgung von Lithium-
Ionen-Akkus siehe Kapitel
2.6.2.
• Achten Sie bei der
Entnahme des Akkus
darauf, dass keine
Anschlusskabel zwischen
Akku und Gehäuse
abgescheert werden.
Erfoderliches Zubehör:
Lithium-Ionen-Akku,
3 842 560 570
Funktion
Hauptschalter Akku (B2)
Akku ein
Akku aus
1. Öffnen Sie den Deckel
des Akkuschachts.
2. Schalten Sie den Akku
mit dem Hauptschalter
Akku aus.
3. Trennen Sie den
Verbindungsstecker des
Akkus.
4. Öffnen Sie die
Spannverschlüsse.
5. Entnehmen SIe den
Akku.
Das Einsetzen des Akkus
f
erfolgt in umgekehrter
Reihenfolge.
Verstauen Sie den
f
fahrzeugseitigen
Batteriestecker zwischen
Batterie und Rückwand.
Prüfen sie nach
f
dem Einsetzen des
Akkus, dass die
Spannverschlüsse
eingerastet sind und
der Akku fest im
Akkuschacht sitzt.
Justieren Sie bei
f
lockerem Sitz
die Zugkraft der
Spannverschlüsse

10.7.5 Lithium-Ionen-Akku austauschen

1

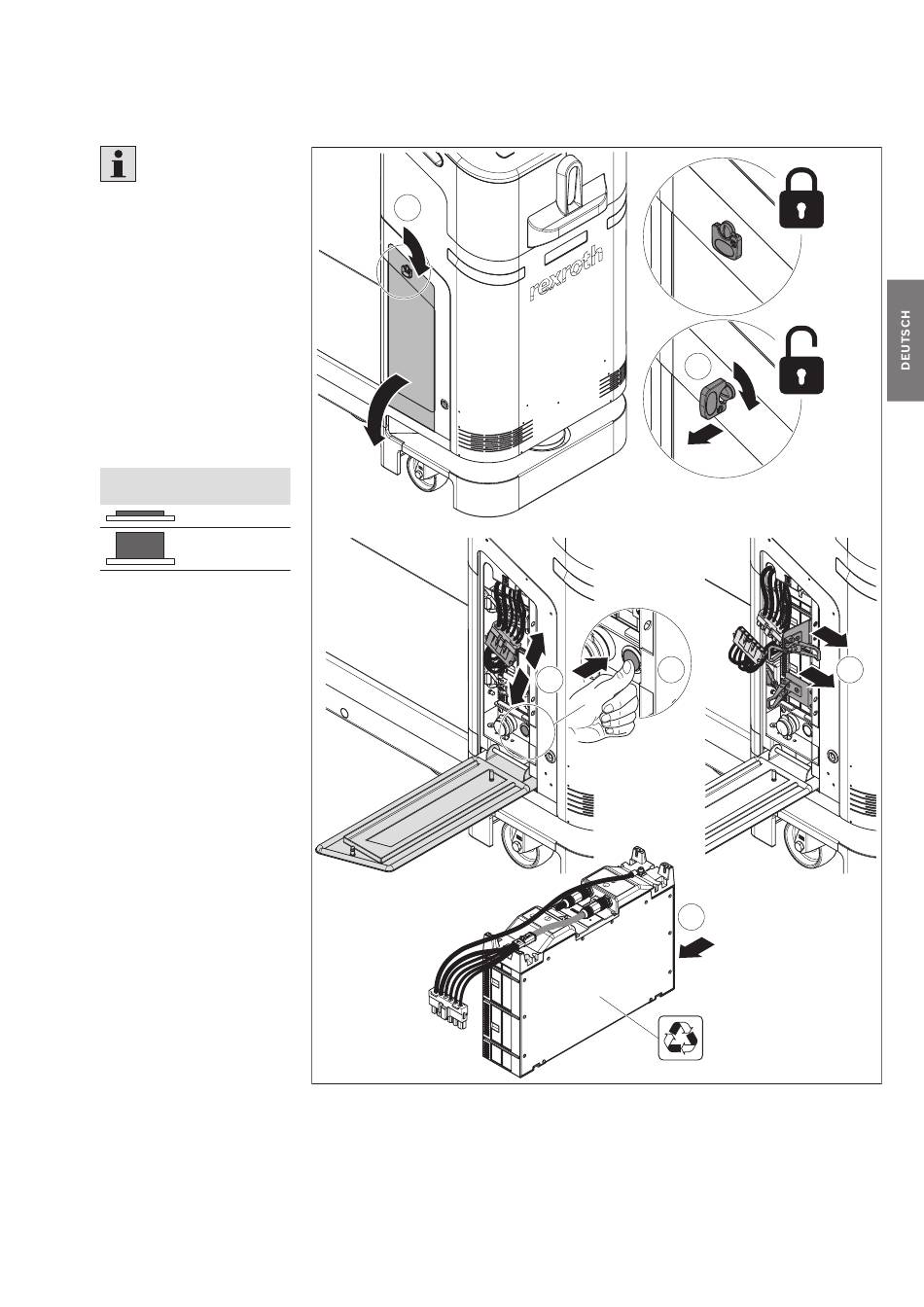

Abb. 28: Lithium-Ionen-Akku austauschen
3 842 560 080/2024-04, ACTIVE Shuttle: ACTIVE Shuttle, Bosch Rexroth AG
Instandhaltung und Instandsetzung
1
2
3
5
83/100
4
560 080-17
