80/100 Instandhaltung und Instandsetzung
Bitte beachten Sie:
• Beachten Sie das
Transportgewicht des
ACTIVE Shuttle (siehe
Kapitel 16).
• Verwenden zum Anheben
des ACTIVE Shuttle
ausschließlich die im
Lieferumfang enthaltene
Hebehilfe (siehe Kapitel
6.1.1).
• Stellen Sie sicher, dass
das ACTIVE Shuttle nicht
von der Unterstützung
kippen kann.
Erfoderliches Zubehör:
• Laufrollenset vorne,
2x PO 80/8KA-ELS
(80 x 80 x 32 mm)
3 842 560 832
• Laufrollenset hinten,
2x GSPO 50/15K
(50 x 50 x 32 mm)
3 842 560 833
1. Montieren Sie die
Hebehilfe (siehe Kapitel
6.1.1).
2. Heben Sie das
ACTIVE Shuttle mit
der Hebehilfe an. Die
Laufrollen müssen
soweit frei sein, dass
eine Demontage
möglich ist.
3. Unterstützen Sie das
ACTIVE Shuttle an
den Positionen X in
der ganzen Breite
und lassen Sie das
ACTIVE Shuttle ab.
4. Drehen Sie die
Laufrollen nach außen
5. Demontieren Sie die
Laufrollen.
Die Montage der
f
neuen Laufrollen
erfolgt sinngemäß
in umgekehrter
Reihenfolge.
Prüfen Sie nach
f
dem Austausch die
Ladeflächenhöhe (siehe
Kapitel 8.3.3).
Bosch Rexroth AG, ACTIVE Shuttle: ACTIVE Shuttle, 3 842 560 080/2024-04

10.7.2 Laufrollen austauschen

3.1
X
5
2x
2x
SW13
M = 10-15 Nm
D
3 842 560 832

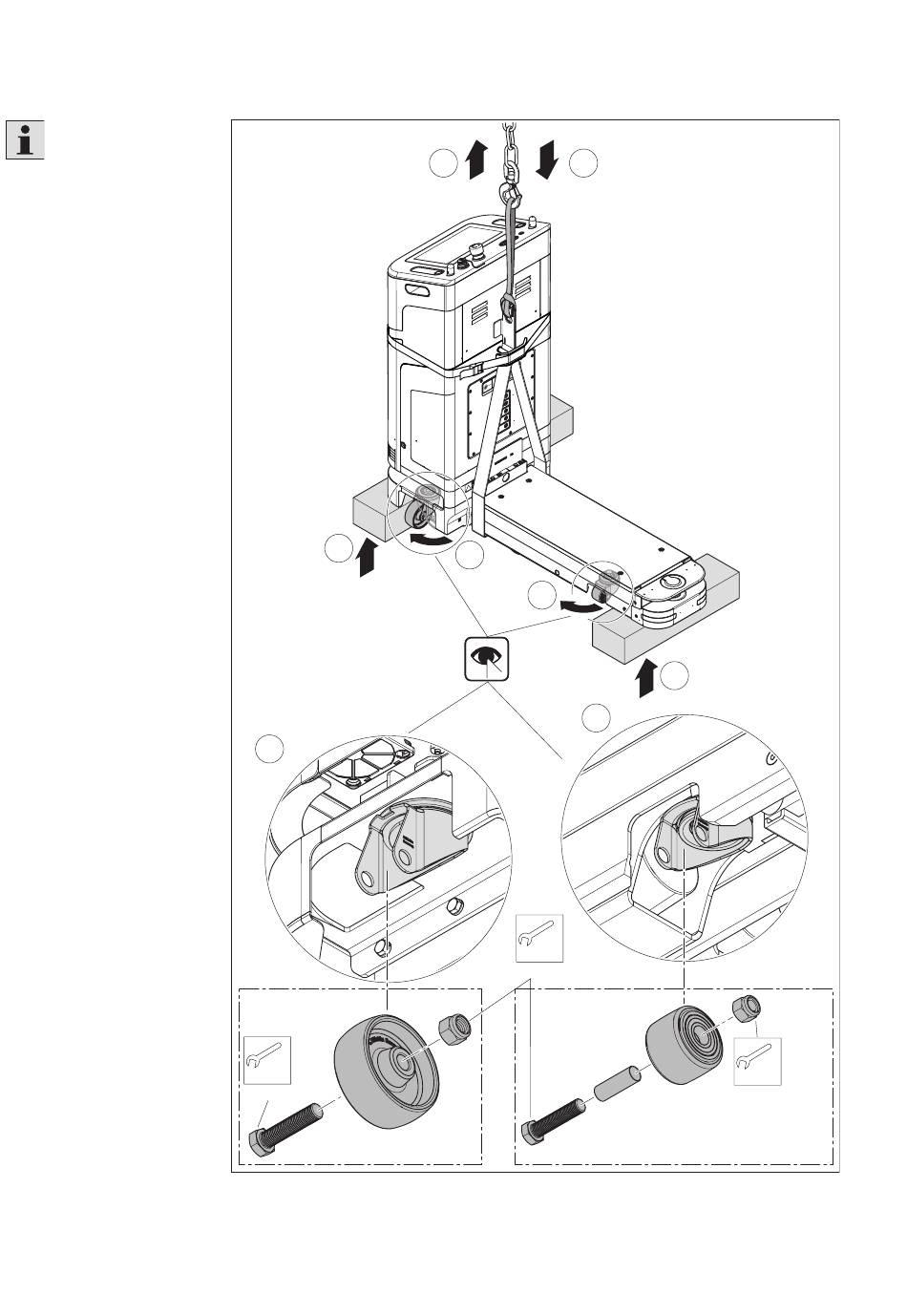

Abb. 25: Laufrollen austauschen
2 3.2
R
S E
L A
1
.11
40
, 10
40 .10
R 10
CF 82 5.1
21 C 60
s wi th & IE
lie
mp
Co
4
4
5
SW13
M = 10-15 Nm
D
3.1
X
2x
SW13
M = 10-15 Nm
D
3 842 560 833
2x
