Bitte beachten Sie:
• Die Ladestation darf nur
in Verbindung mit dem
Montagegestell und der
Dockingstation verwendet
werden.
• Die Verbindungsleitung
von Wallbox zu
Dockingstation (Länge
3 m)
– darf nicht gekürzt oder
verlängert werden.
– muss geschützt so
verlegt werden, dass
keine Stolpergefahr
oder die Gefahr
einer mechanischen
Beschädigung besteht.
• Wir empfehlen
die Verlegung der
Verbindungsleitung im
Kabelkanal.
• Nach der Montage
von Dockingstation
und Wallbox am
Montagegestell ist
zwingend erneute Prüfung
nach DIN EN 60204-1
Abschnitt 18 erforderlich.
1. Stellen Sie das
Montagegestell an
die Dockingstation
und markieren Sie
die Bohrungen für die
Fundamentwinkel.
2. Stellen Sie die
Bohrungen für die
Fundamentwinkel her.
3. Montieren Sie das
Montagegestell an der
Dockingstation.
4. Verschrauben Sie das
Montagegestell mit dem
Boden.
5. Montieren Sie das
rückseitige Schutzblech
am Montagegestell.
6. Montieren Sie
die Wallbox am
Montagegestell.
7. Führen Sie eine Prüfung
nach DIN EN 60204-1
Abschnitt 18 durch.
5x
SW5
M =7 Nm
D
5
4
SW13
M = 25 Nm
D

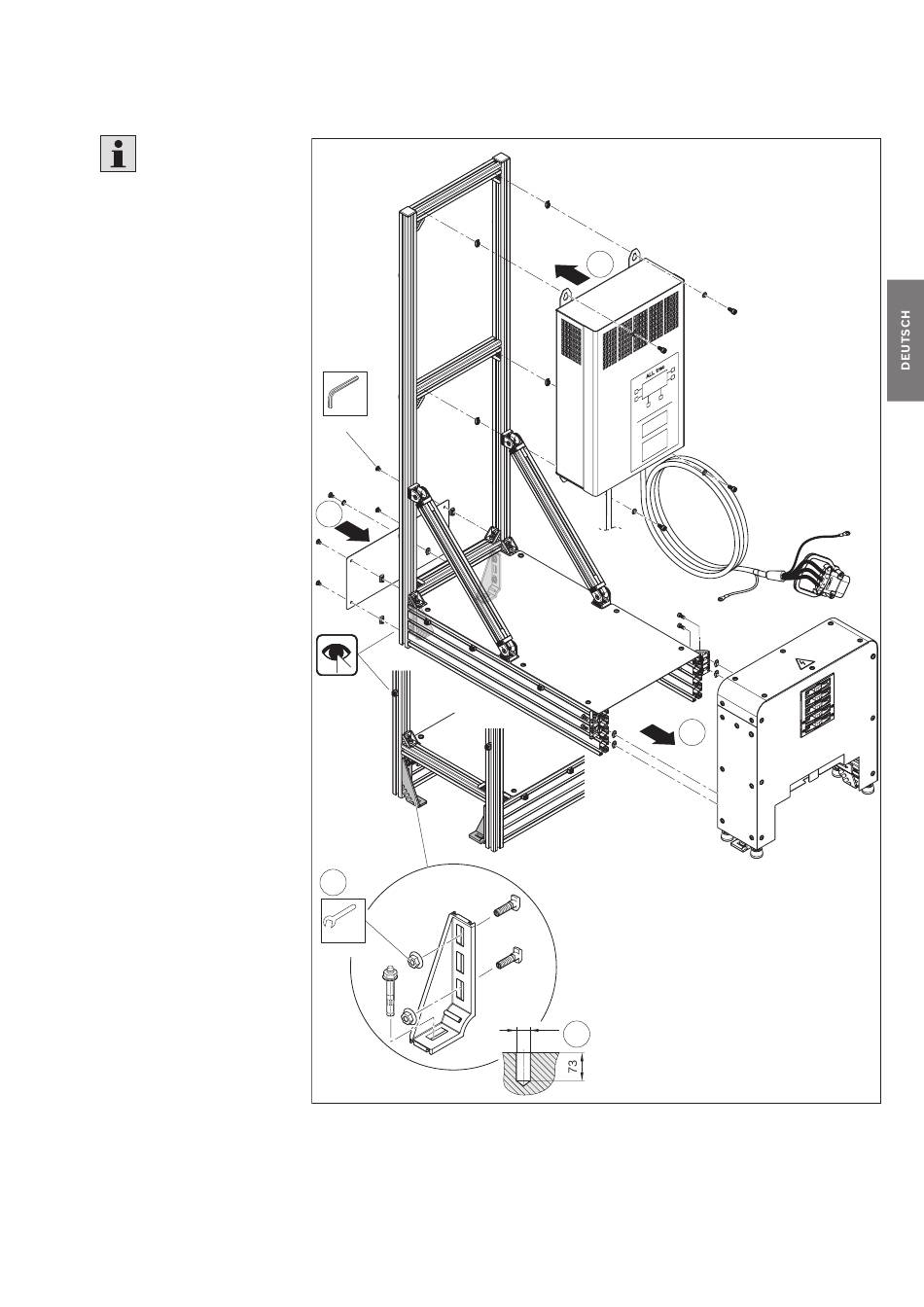

Abb. 12: Montage Ladestation am Montagegestell
3 842 560 080/2024-04, ACTIVE Shuttle: ACTIVE Shuttle, Bosch Rexroth AG
6
Ø 8
2
Montage 41/100
