40/100 Montage
Bitte beachten Sie:
Das senkrechte Ausrichten
der Ladekontakte mit einer
Wasserwaage darf nur im
spannungsfreien Zustand
erfolgen.
3. Richten Sie die
Dockingstation
waagrecht aus.
4. Richten Sie die
Dockingstation so
aus, das die 4 unteren
Ladekontakte senkrecht
fluchten.
5. Montieren Sie die zwei
Fundamentwinkel und
verschrauben Sie die
Dockingstation mit dem
Boden.
6. Montieren Sie die
seitlichen Gehäuseteile.
7. Prüfen Sie nach
der Montage der
Dockingstation
die rechtwinklige
Ausrichtung zur
Fahrzeugachse.
Bosch Rexroth AG, ACTIVE Shuttle: ACTIVE Shuttle, 3 842 560 080/2024-04
6x
SW4
M = 5,7 Nm
D
6
X

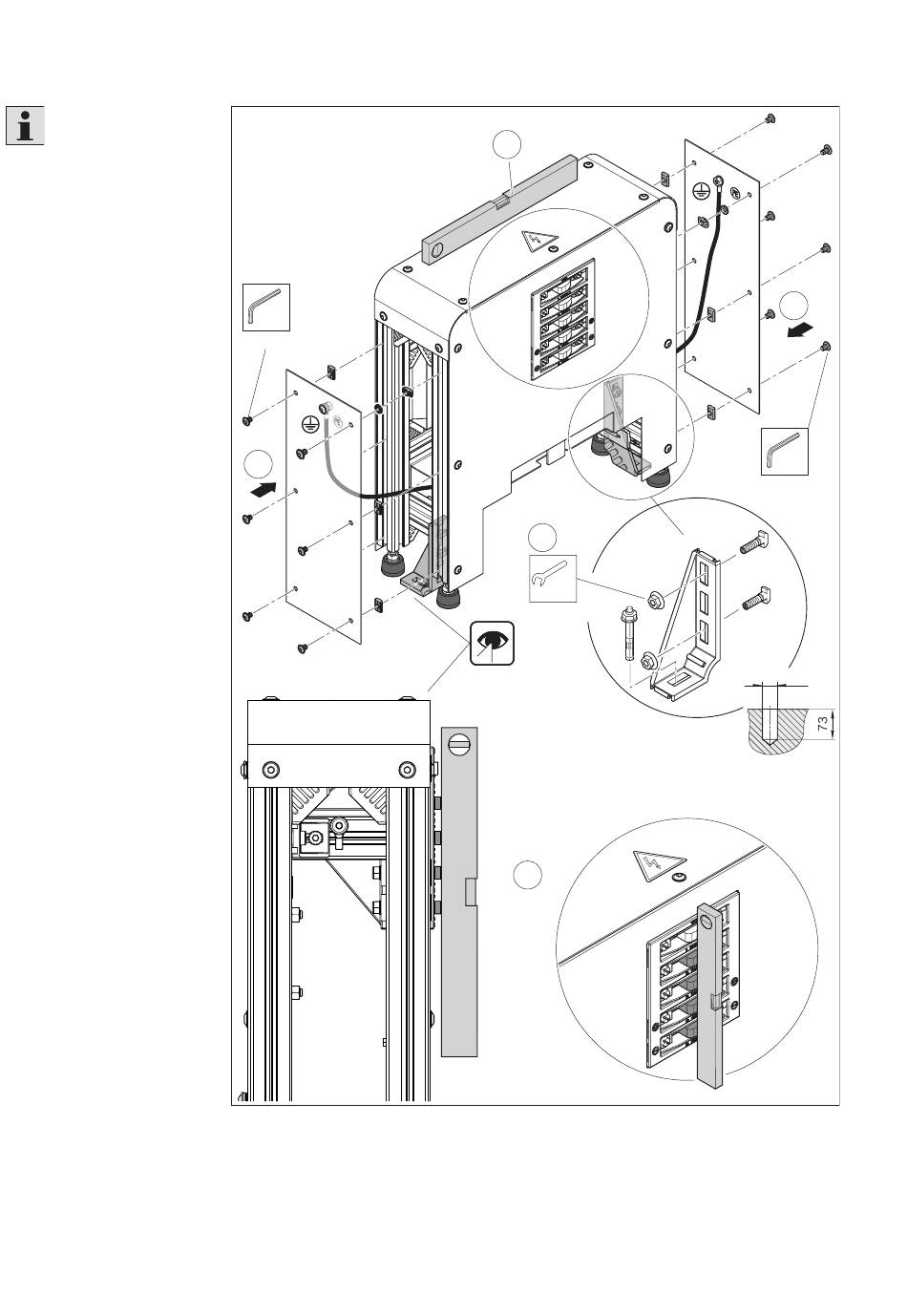

Abb. 11: Montage Dockingstation (2/2)
3
5
SW13
M = 25 Nm
D
!
4
X
6
6x
SW4
M = 5,7 Nm
D
Ø 8
560 080-30
