52/100 Inbetriebnahme
Funktion
Hauptschalter Akku (B2)
Akku ein
Akku aus
1. Schalten Sie den Akku
mit dem Hauptschalter
Akku (B2, siehe Abb. 1
auf Seite 25) ein.
2. Drücken Sie die EIN/
AUS-Taste (P) kurz.
Die EIN/AUS-Taste (P)

blinkt (5 Hz).
Die Signal-Leuchten

(F) blinken gelb.
Ein Warnsignal ertönt.

Der Bootscreen wird

angezeigt (siehe Kapitel
5.4 Touchscreen-Dis-
play).
Die EIN/AUS-Taste (P)

leuchtet dauerhaft grün.
Der Quittiertaster (Q)

blinkt grün.
3. Drücken Sie den
Quittiertaster (Q).
Der Quittiertaster (Q)

leuchtet dauerhaft grün.
Der Bluespot (G)

leuchtet.
Das ACTIVE Shuttle

befindet sich in der
Betriebsart „Automatik".
Bei Betätigen des Not-
f
Halt-Gerätes (R) wird
das ACTIVE Shuttle
stillgesetzt.
Die Signal-Leuchten

(F) leuchten dauerhaft
rot.
Bosch Rexroth AG, ACTIVE Shuttle: ACTIVE Shuttle, 3 842 560 080/2024-04
8.3.1

ACTIVE Shuttle einschalten

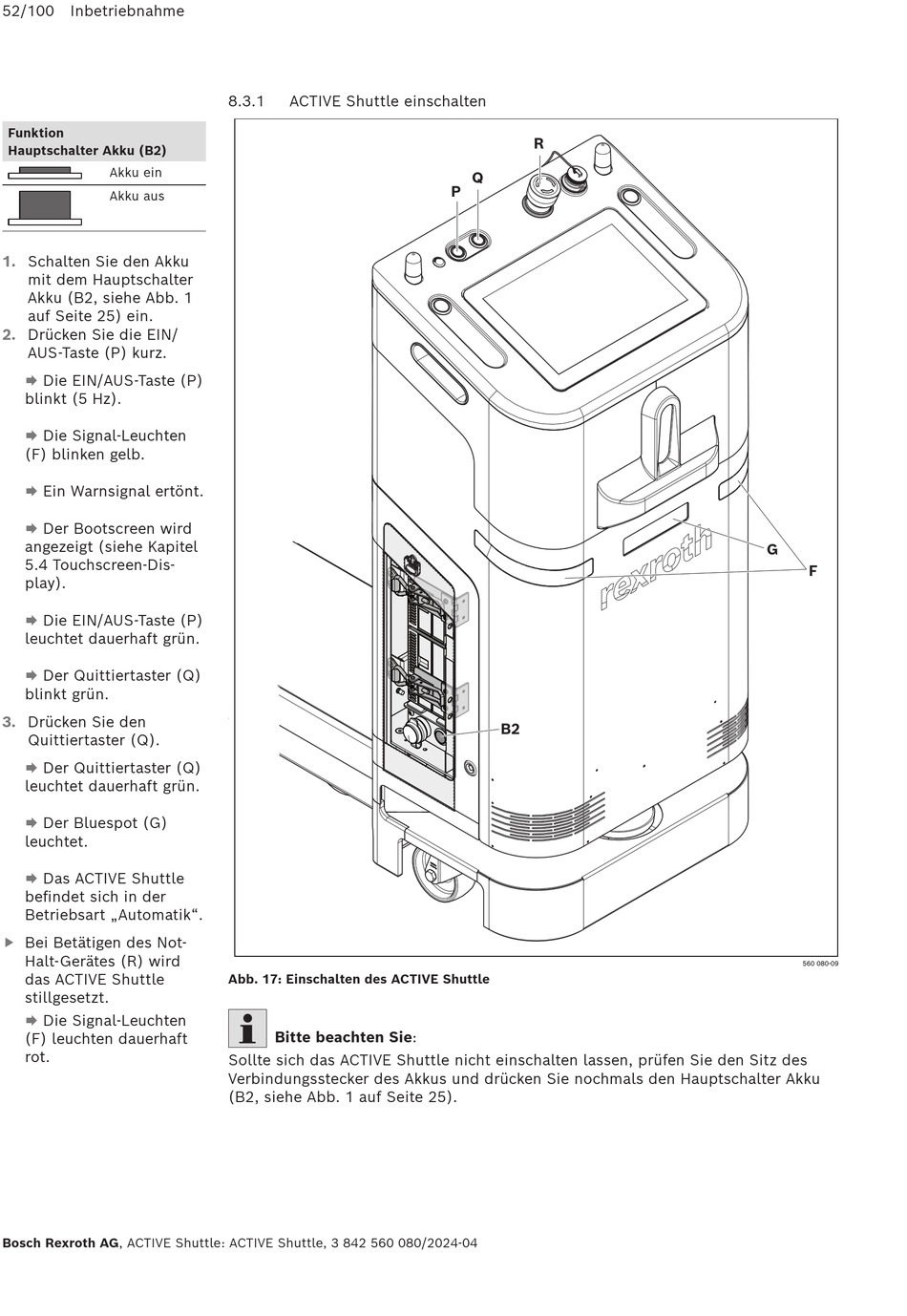

Abb. 17: Einschalten des ACTIVE Shuttle
Bitte beachten Sie:
Sollte sich das ACTIVE Shuttle nicht einschalten lassen, prüfen Sie den Sitz des
Verbindungsstecker des Akkus und drücken Sie nochmals den Hauptschalter Akku
(B2, siehe Abb. 1 auf Seite 25).
R
Q
P
B2
G
F
560 080-09
