Active Shuttle Mit Dem Handheld Controller In Die Ladestation Fahren; Active Shuttle Vollständig Laden - Bosch Rexroth Active Shuttle Bedienungsanleitung

Bitte beachten Sie:
• Um ACTIVE Shuttle
manuell zu fahren,
muss der Fahrmodus
durch Drücken des
Zustimmtasters (E, Stufe
2, Zustimmung ein)
entriegelt werden.
• Vor der Einfahrt in
die Ladestation muss
die Ladefläche ganz
abgesenkt werden.
8.3.4

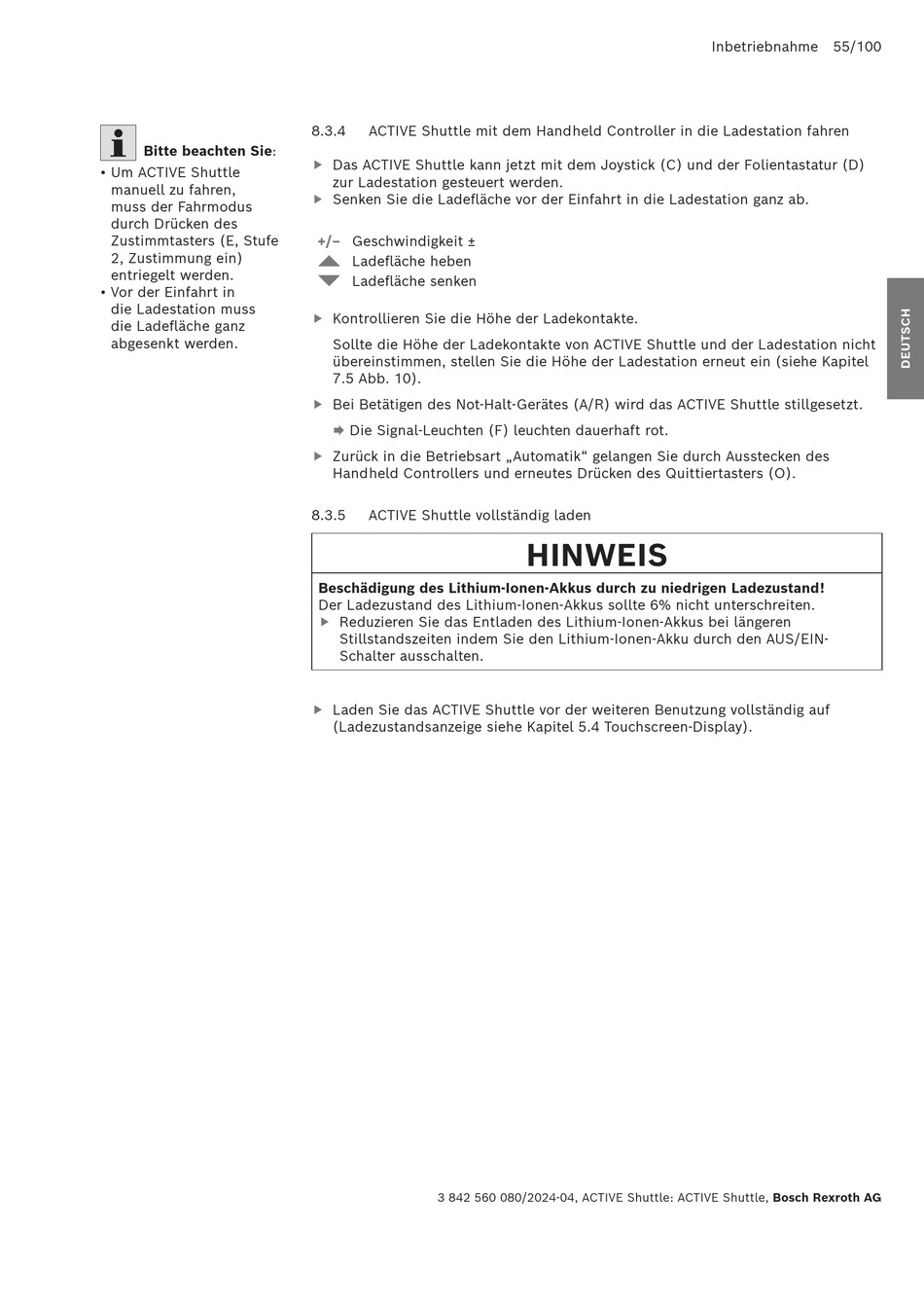

ACTIVE Shuttle mit dem Handheld Controller in die Ladestation fahren

Das ACTIVE Shuttle kann jetzt mit dem Joystick (C) und der Folientastatur (D)
f
zur Ladestation gesteuert werden.
Senken Sie die Ladefläche vor der Einfahrt in die Ladestation ganz ab.
f
+/– Geschwindigkeit ±
Ladefläche heben
Ladefläche senken
Kontrollieren Sie die Höhe der Ladekontakte.
f
Sollte die Höhe der Ladekontakte von ACTIVE Shuttle und der Ladestation nicht
übereinstimmen, stellen Sie die Höhe der Ladestation erneut ein (siehe Kapitel
7.5 Abb. 10).
Bei Betätigen des Not-Halt-Gerätes (A/R) wird das ACTIVE Shuttle stillgesetzt.
f
Die Signal-Leuchten (F) leuchten dauerhaft rot.

Zurück in die Betriebsart „Automatik" gelangen Sie durch Ausstecken des
f
Handheld Controllers und erneutes Drücken des Quittiertasters (O).
8.3.5 ACTIVE Shuttle vollständig laden
Beschädigung des Lithium-Ionen-Akkus durch zu niedrigen Ladezustand!
Der Ladezustand des Lithium-Ionen-Akkus sollte 6% nicht unterschreiten.
Reduzieren Sie das Entladen des Lithium-Ionen-Akkus bei längeren
f
Stillstandszeiten indem Sie den Lithium-Ionen-Akku durch den AUS/EIN-
Schalter ausschalten.
Laden Sie das ACTIVE Shuttle vor der weiteren Benutzung vollständig auf
f
(Ladezustandsanzeige siehe Kapitel 5.4 Touchscreen-Display).
3 842 560 080/2024-04, ACTIVE Shuttle: ACTIVE Shuttle, Bosch Rexroth AG
HINWEIS
Inbetriebnahme 55/100
