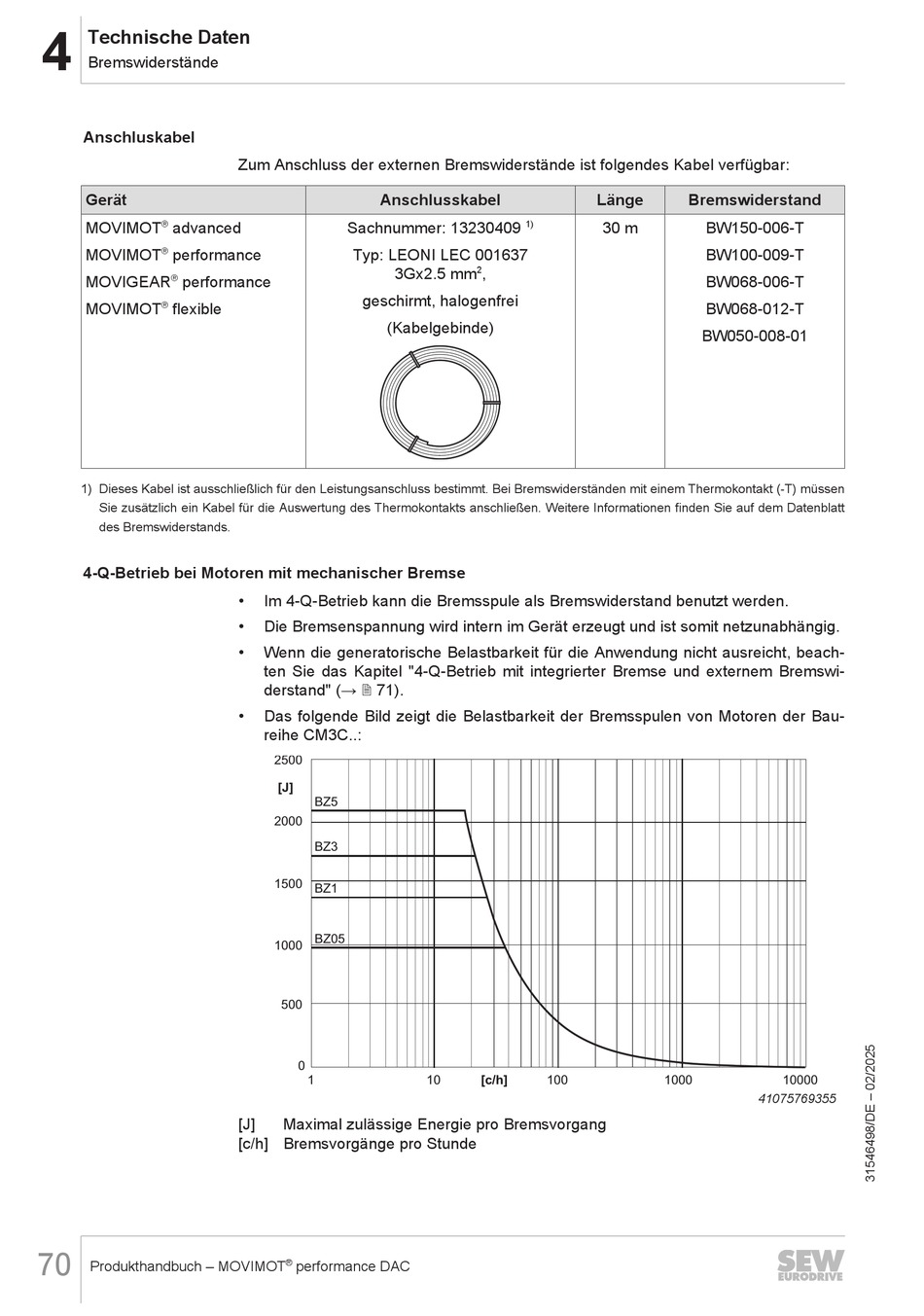

SEW-Eurodrive MOVIMOT CM3C DAC Serie Produkthandbuch Seite 70

Technische Daten
4
Bremswiderstände
Anschluskabel
Gerät
®
MOVIMOT advanced
®
MOVIMOT performance
®
MOVIGEAR performance
®
MOVIMOT flexible
1) Dieses Kabel ist ausschließlich für den Leistungsanschluss bestimmt. Bei Bremswiderständen mit einem Thermokontakt (-T) müssen
Sie zusätzlich ein Kabel für die Auswertung des Thermokontakts anschließen. Weitere Informationen finden Sie auf dem Datenblatt
des Bremswiderstands.
4-Q-Betrieb bei Motoren mit mechanischer Bremse
70
Produkthandbuch – MOVIMOT
Zum Anschluss der externen Bremswiderstände ist folgendes Kabel verfügbar:
Anschlusskabel
Sachnummer: 13230409
Typ: LEONI LEC 001637
3Gx2.5 mm
geschirmt, halogenfrei
(Kabelgebinde)
• Im 4-Q-Betrieb kann die Bremsspule als Bremswiderstand benutzt werden.
• Die Bremsenspannung wird intern im Gerät erzeugt und ist somit netzunabhängig.
• Wenn die generatorische Belastbarkeit für die Anwendung nicht ausreicht, beach-
ten Sie das Kapitel "4-Q-Betrieb mit integrierter Bremse und externem Bremswi-
derstand" (→ 2 71).
• Das folgende Bild zeigt die Belastbarkeit der Bremsspulen von Motoren der Bau-
reihe CM3C..:
2500
[J]
BZ5
2000
BZ3
1500
BZ1
BZ05
1000
500
0
1
[J] Maximal zulässige Energie pro Bremsvorgang
[c/h] Bremsvorgänge pro Stunde
®
performance DAC
Länge
1)
2
,
10 [c/h] 100
Bremswiderstand
30 m BW150-006-T
BW100-009-T
BW068-006-T
BW068-012-T
BW050-008-01
1000
41075769355
10000
