SEW-Eurodrive MOVIMOT CM3C DAC Serie Produkthandbuch Seite 283

9.12 Belegung der Steckverbinder am Elektronikdeckel
Die Positionen der Steckverbinder finden Sie im Kapitel "Elektrische Installation" >
Steckverbinder" > "Steckverbinderpositionen Elektronikdeckel ..".
9.12.1 X4271: AS-Interface-Schnittstelle
Die folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
AS-Interface-Schnittstelle
Anschlussart
M12, 4-polig, male, A-codiert, Farbe: schwarz

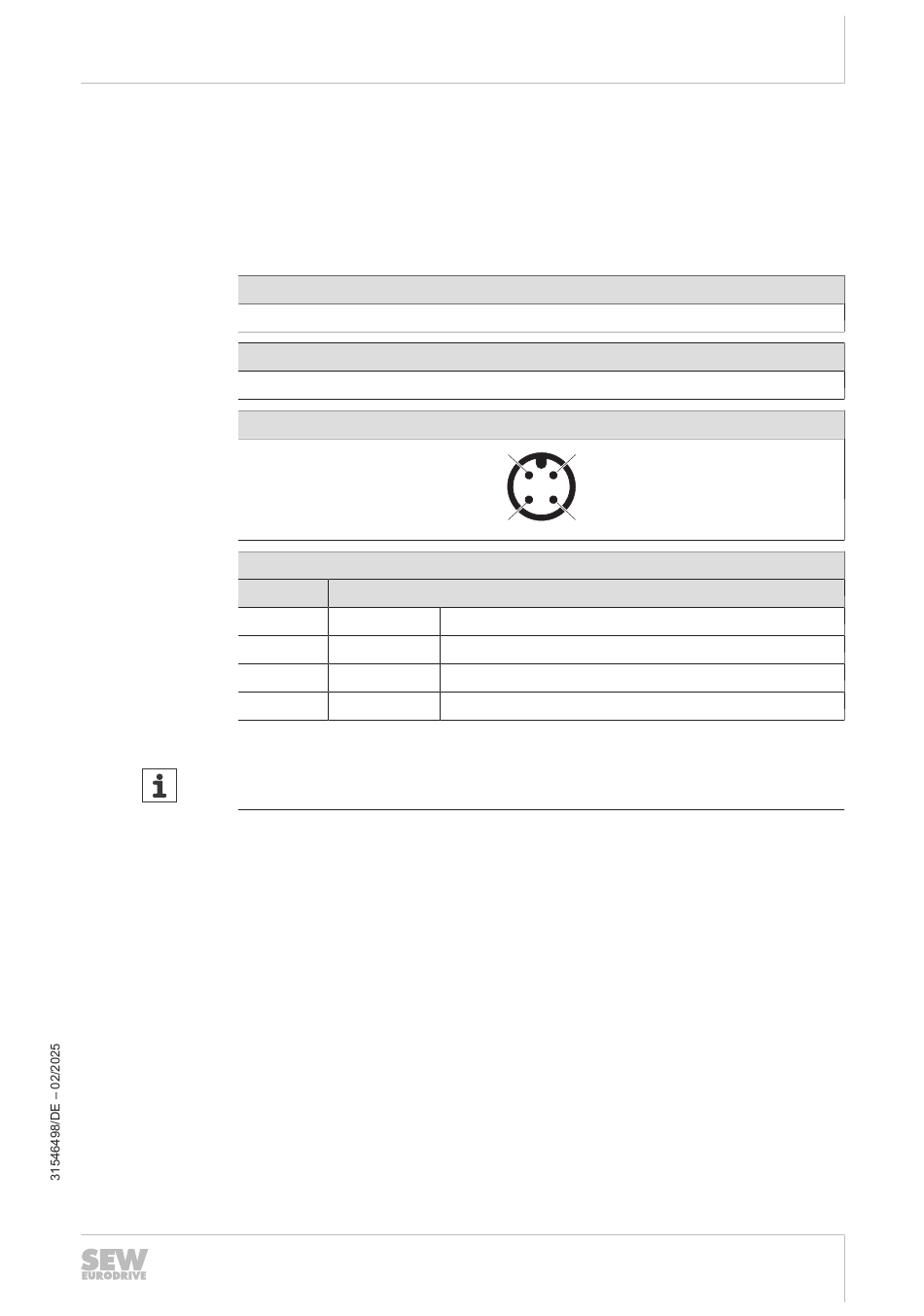

Anschlussbild
Belegung
Kontakt
1
2
3
4
HINWEIS
SEW‑EURODRIVE bietet keine konfektionierten Kabel für diesen Steckverbinder an.
Belegung der Steckverbinder am Elektronikdeckel
2
3
Funktion
ASI+ AS-Interface-Datenleitung +
Res. Reserviert
ASI- AS-Interface-Datenleitung -
Res. Reserviert
Elektrische Installation
1
4
