Elektrische Installation
9

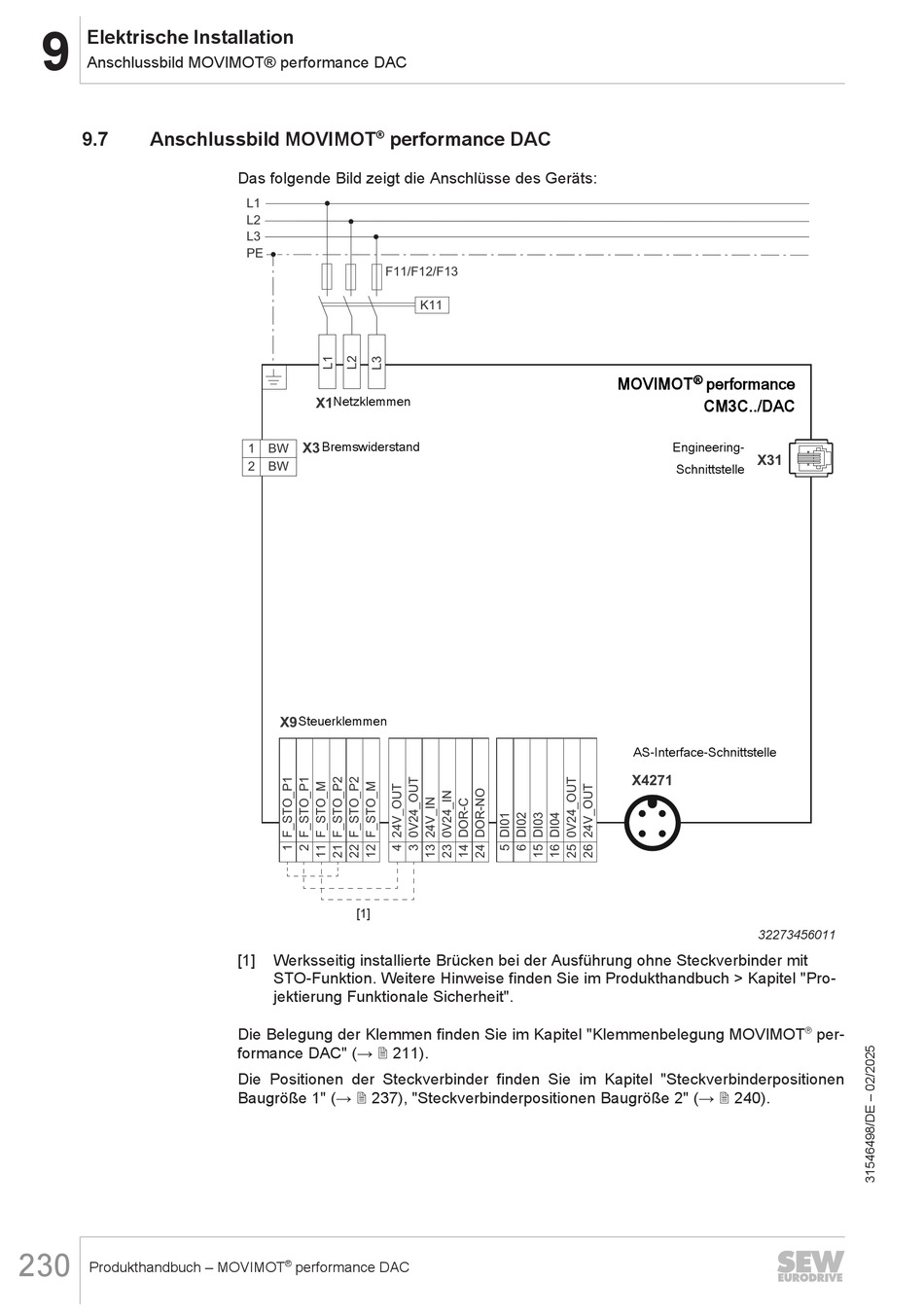

Anschlussbild MOVIMOT® performance DAC
9.7 Anschlussbild MOVIMOT
230
Produkthandbuch – MOVIMOT
®
performance DAC
Das folgende Bild zeigt die Anschlüsse des Geräts:
L1
L2
L3
PE
F11/F12/F13
Netzklemmen
X1
Bremswiderstand
X3
1 BW
2 BW
X9 Steuerklemmen
[1]
[1] Werksseitig installierte Brücken bei der Ausführung ohne Steckverbinder mit
STO-Funktion. Weitere Hinweise finden Sie im Produkthandbuch > Kapitel "Pro-
jektierung Funktionale Sicherheit".
Die Belegung der Klemmen finden Sie im Kapitel "Klemmenbelegung MOVIMOT
formance DAC" (→ 2 211).
Die Positionen der Steckverbinder finden Sie im Kapitel "Steckverbinderpositionen
Baugröße 1" (→ 2 237), "Steckverbinderpositionen Baugröße 2" (→ 2 240).
®
performance DAC
K11
®
MOVIMOT performance
CM3C../DAC
Engineering-
X31
Schnittstelle
AS-Interface-Schnittstelle
X4271
32273456011
performanc e DAC MOVIMOT® ild Anschlussb
®
per-
